13-poliges 12V-Anschlusskabel für Anhänger (ISO 11446) zur elektrischen Verbindung

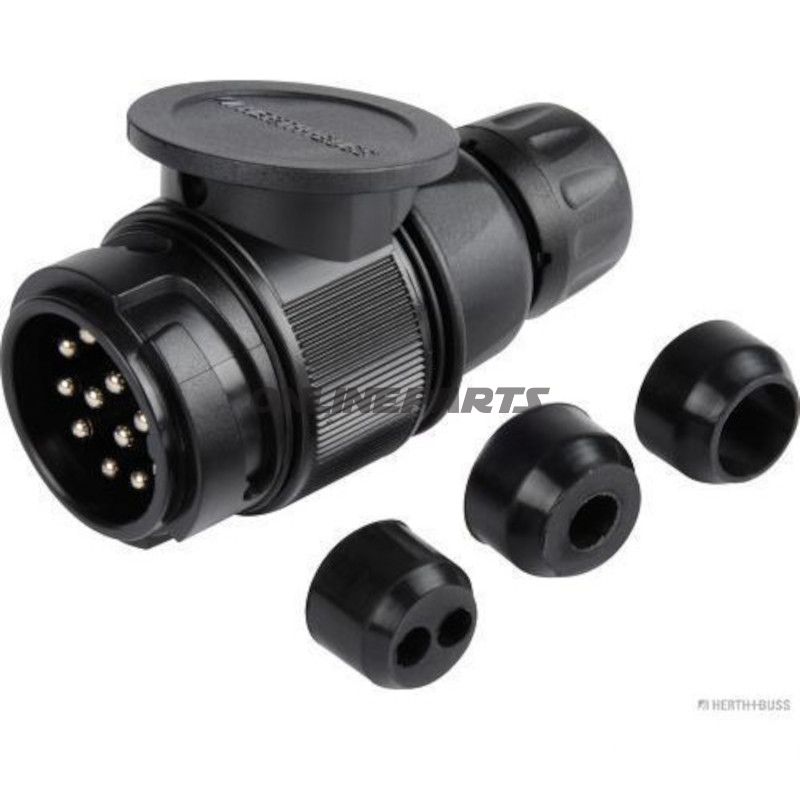

Dieser 13-polige Bajonettstecker ist für die elektrische Verbindung zwischen Fahrzeug und Anhänger gemäß ISO 11446 vorgesehen. Das Produkt ist identifiziert mit GTIN 4026736036133 und der Hersteller-/Lieferantennummer (MPN) 146.00.51. Die Beschreibung entspricht dem Typ Stecker, der häufig bei modernen Anhängern, Wohnwagen und Fahrzeugen mit zusätzlichen Stromfunktionen verwendet wird.
- Funktion: Liefert 13 elektrische Verbindungen u.a. für Blinker, Position, Rückleuchten, Nebel- und Rücklicht sowie zusätzliche Stromkreise. Die Bajonettverriegelung sorgt für mechanische Festhaltung zwischen Stecker und Buchse und verhindert unbeabsichtigtes Trennen.
- Standard: Ausgeführt in Übereinstimmung mit ISO 11446 für 13-polige Anhängerstecker, was korrekte Pinbelegung und Kompatibilität mit standardisierten Buchsen sicherstellt.
- Spannung und Strombelastbarkeit: Für 12V-Systeme ausgelegt. Die Strombelastbarkeit ist angegeben mit 16 A für Leiterquerschnitte von 1,5 mm² und 25 A für 2,5 mm², entsprechend den üblichen Anforderungen an Licht- und Signalkreise sowie einigen Hilfsverbrauchern.
Materialien und Konstruktion
- Gehäuse aus Kunststoffmaterial, ausgewählt für Korrosionsbeständigkeit und isolierende Eigenschaften in externen Umgebungen.
- Das Steckergehäuse verfügt über Schraubverbindungen und Bajonettverriegelung, was sowohl Installation als auch Wartung für Werkstatttechniker erleichtert.
- Integrierter Kabeldurchführung, Dichtungsteile und Zugentlastung schützen Leitungen und Kontakte vor Feuchtigkeit, Schmutz und mechanischer Belastung durch Bewegung zwischen Fahrzeug und Anhänger.
Technische Maße und Montageinformationen
- Kabeldurchmesser: Unterstützt Kabel mit äußerem Durchmesser 6–15 mm, was gängige Installationskabel für Anhängeranschlüsse abdeckt.
- Anschlusstyp: Schraubklemmen für sichere Verbindung der Leiter; geeignet für Werkstattmontage und Austausch defekter Stecker.
Kompatibilität und Anwendung
- Ausgelegt für den Einsatz mit standardisierten 13-poligen Buchsen an Anhängern und Fahrzeugen nach ISO 11446.
- Geeignet für Reparatur, Austausch oder Restaurierung von Kupplungssystemen an PKW, Lieferwagen und Wohnwagen, bei denen eine 13-polige Verbindung erforderlich ist.
- Materialauswahl und Dichtungen ermöglichen den Einsatz im Außenbereich unter normalen Witterungsbedingungen; bei exponierten Installationen sollte zusätzlicher Schutz in Erwägung gezogen werden.
Identifikation: MPN 146.00.51 kennzeichnet die konkrete Variante des 13-poligen Steckers, und GTIN 4026736036133 kann für eindeutige Suche in Händler- und Ersatzteilkatalogen verwendet werden.
Hinweis: Die Beschreibung konzentriert sich auf technische Eigenschaften und Installationsbedingungen. Bei Unsicherheit bezüglich der Kompatibilität mit einem bestimmten Fahrzeug oder Anhänger wird empfohlen, die Pinbelegung und die physischen Maße gegen vorhandene Buchsen vor der Montage zu prüfen.
