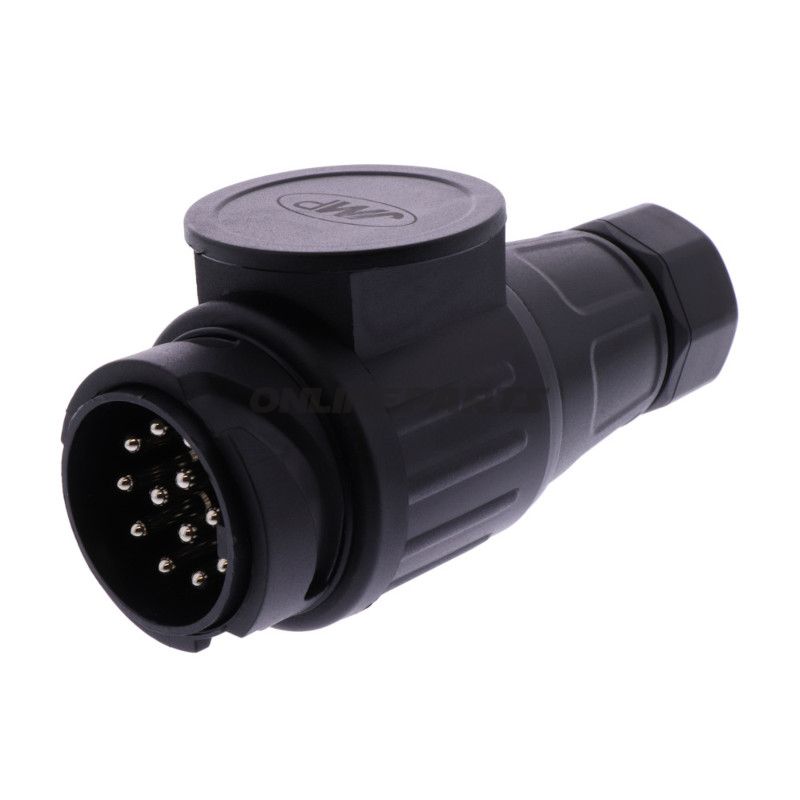

13-poliges 12V-Stecker aus Kunststoff für Anhänger-Anschluss und elektrische Verbindungen
Dieser 13-polige 12V-Stecker von JMP (GTIN: 4043981334487, MPN: 146.00.29) ist für Fahrzeug- und Anhängerinstallationen vorgesehen, bei denen eine standardisierte, robuste elektrische Verbindung gemäß ISO 11446 erforderlich ist. Der Stecker ist aus Kunststoff gefertigt und eine verlängerte Variante mit Bajonettverschluss, der eine sichere mechanische Festhaltung beim Verbinden gewährleistet.
Funktionell wird der Stecker zum Übertragen von 12 V-Stromversorgung und Steuersignalen zwischen Motorrad, Auto oder Anhänger und zugehörigen Beleuchtungs- und Sicherheits Systemen genutzt. Die 13-polige Konfiguration folgt dem ISO-11446-Standard, was die Kompatibilität mit Geräten und Kabelsatzdesigns sicherstellt, die für diesen Standard vorgesehen sind.
- Standard und Pin-Konfiguration: ISO 11446 (13-polig) — ausgelegt für Signale und Stromtyp, typisch für Anhänger- und Fahrzeuginstallationen.
- Verriegelung: Bajonettsverschluss für schnelle, mechanische Feststellung und stabile Kontakte bei Vibration.
- Dichtung: Wird mit Endkappe oder Dichtung geliefert, um das Eindringen von Schmutz und Feuchtigkeit in das Kontakthaus zu reduzieren.
- Version: Verlängerte Ausführung — bietet zusätzliche Länge für die Kabelanschlussführung und Platz bei der Montage in engen Räumen.
- Material: Gehäuse aus Kunststoff — kombiniert geringes Gewicht mit Korrosionsbeständigkeit.
Die Materialwahl aus Kunststoff bedeutet, dass das Gehäuse elektrisch isolierend ist und gegen atmosphärische Einflüsse in typischen Fahrzeugumgebungen beständig bleibt. Das Kunststoffgehäuse reduziert das Risiko galvanischer Korrosion zwischen Metallteilen und hält das Gesamtgewicht niedrig, was bei der Montage an Motorrädern oder leichten Anhängern relevant sein kann. Für elektrische Kontakte gilt weiterhin, dass eine korrekte Installation mit geeignetem Kabelquerschnitt, ordnungsgemäßer Crimp- oder Lötverbindung und der Verwendung von ggf. Dichtmitteln empfohlen wird, um eine langlebige Funktion zu gewährleisten.
Praktische Montagehinweise:
- Überprüfen Sie Polarität und Pin-Position gegen Schaltplan oder Fahrzeughandbuch, da falscher Anschluss zu Fehlern in Licht- oder Steuersystemen führen kann.
- Sorgen Sie dafür, dass die Anschlüsse korrekt montiert (crimpped oder gelötet) sind und dass die Dichtung korrekt sitzt, um Feuchtigkeitsinfiltration zu verhindern.
- Die verlängerte Ausführung bietet zusätzlichen Raum für das Handling von Kabeln bei der Montage in Paneelen oder am Chassis.
Das Produkt wird unter der Marke JMP (MPN 146.00.29) geliefert und eignet sich für professionelle Mechaniker und erfahrene Motorradfahrer, die standardisierte 13-polige Verbindungen in 12-V-Systemen benötigen. Der GTIN-Code 4043981334487 kann zur Identifikation bei Bestellung, Ersatzteilkontrolle oder dem Abgleichen mit Lagerdaten verwendet werden.
Hinweis: Diese Beschreibung fokussiert technische Aspekte und Anwendungen. Falls Sie spezifische elektrische Daten wie maximale Stromstärke pro Pin, Kontaktmaterial oder Details zum Terminaltyp benötigen, empfehlen wir, das technische Datenblatt des Produkts zu prüfen oder den Lieferanten direkt zu kontaktieren, da diese Informationen hier nicht enthalten sind.
