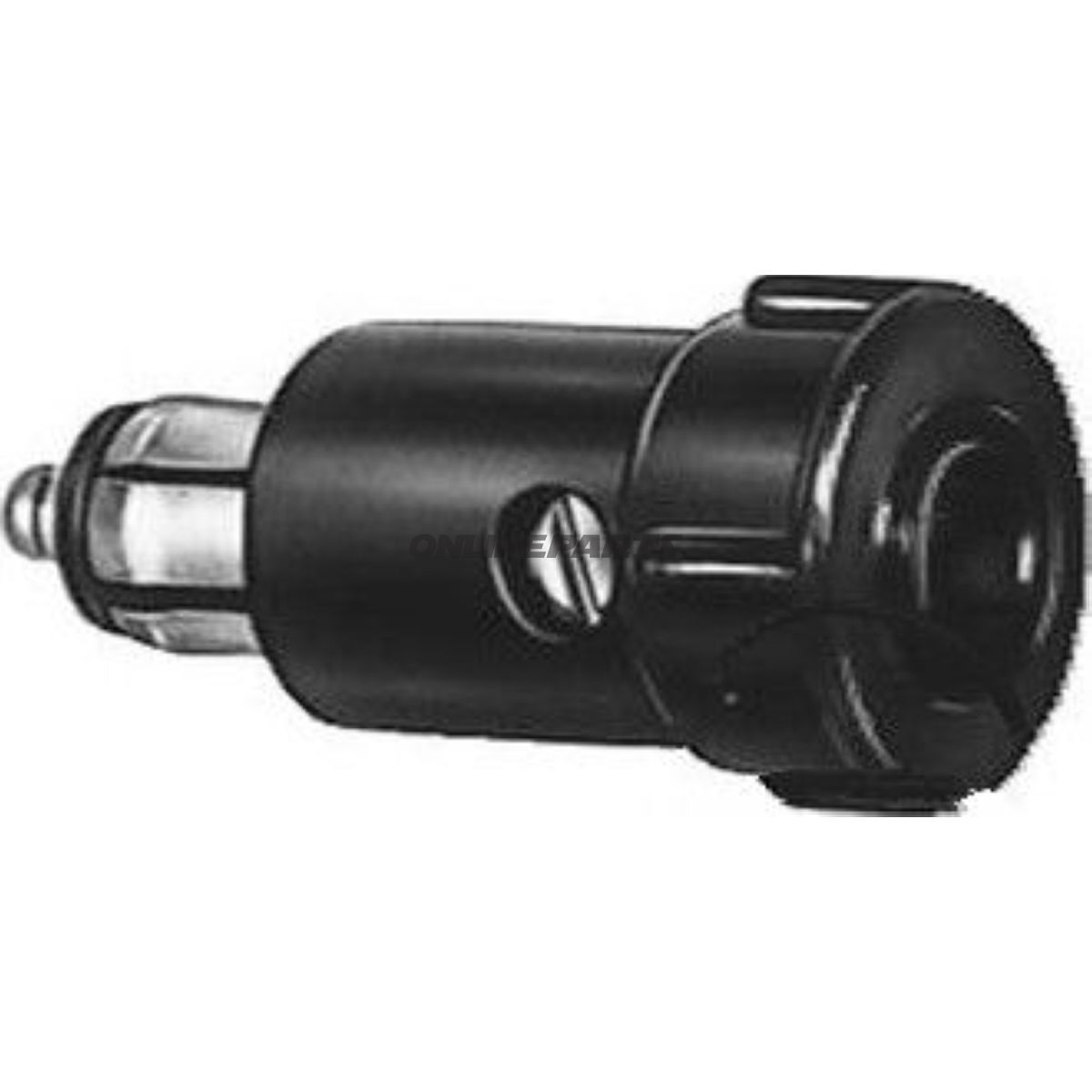

Stecker 1-pol Hella 8JA 002 262-001 Standardstecker 24 V, 18 A. Anschluss mit 2 Schraubanschlüssen, Kabelöffnung Ø 9,2 mm, CuZn bis 2,5 mm².
1-poliger Stecker für 24 V (18 A) – Standard ISO 4165
Produktname und Identifikation: Dieser 1-polige Stecker von Hella (MPN: 146.69.60, GTIN: 4082300193008) ist nach dem Standard ISO 4165 ausgeführt und für 24-V-Systeme mit einem maximalen Dauerstrom von 18 A vorgesehen.
Funktion und Verwendung: Der Stecker dient als einadrige Verbindung für 24‑V‑Installationen an Motorrädern, Fahrzeugen und anderem mobilem Gerät, wo eine robuste, kompakte 1‑Pol‑Verbindung erforderlich ist. Er wird typischerweise zur Versorgung von Zubehör oder Geräten verwendet, bei denen nur der positive oder negative Leiter separat benötigt wird, oder als Teil einer einfachen abgesicherten Stromversorgungslösung.
Elektrische Eigenschaften:
- Nennspannung: 24 V
- Max. Dauerstrom: 18 A bei 24 V
- Anschlusstypen: 2 Schraubanschlüsse (CuZn), die Leiter bis 2,5 mm² aufnehmen
- Kabelführung: Öffnung für Kabeldurchmesser Ø 9,2 mm
Materialwahl und mechanische Eigenschaften: Kontakte und Schraubklemmen sind aus Kupfer‑Zink‑Legierung (CuZn) gefertigt, die ein gutes Gleichgewicht zwischen elektrischer Leitfähigkeit, mechanischer Festigkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen bietet. Das Gehäuse ist als Standardstecker nach ISO 4165 ausgelegt und wird ohne integrierte Zugentlastung geliefert; das bedeutet, dass bei der Montage eine externe Zugentlastung oder eine ordnungsgemäße Befestigung des Kabels implementiert werden sollte, um lange Lebensdauer und stabile Kontakte zu gewährleisten.
Montage und praktische Hinweise:
- Anschluss erfolgt über Schraubklemmen — es wird empfohlen, korrekt dimensionierte Kabelschuhe oder abisolierte Leiterenden für eine sichere mechanische und elektrische Verbindung zu verwenden.
- Da das Produkt ohne Zugentlastung geliefert wird, sollte der Montageort die Möglichkeit bieten, das Kabel in der Nähe des Steckers zu stützen, um Belastungen der Klemmen durch Vibrationen oder Zug zu vermeiden.
- Die Öffnung für die Kabelführung (Ø 9,2 mm) legt den maximalen Kabeldurchmesser fest; dickere Kabel erfordern eine alternative Führung oder Anpassung.
Kompatibilität und Einsatzbereiche: Als ISO‑4165‑Standardstecker eignet er sich zum Austausch oder als Ersatzteil an Geräten und Fahrzeugen, die denselben Standard verwenden. Er passt zu Anwendungen im Motorrad‑Zubehör, Arbeiten an 24‑V‑Fahrzeuginstallationen und mobilen Stromversorgungslösungen, wo eine einfache, langlebige 1‑Pol‑Verbindung geeignet ist.
Sicherheit und Betrieb: Halten Sie den Strom unterhalb der angegebenen Grenze von 18 A, um Überhitzung zu vermeiden. Stellen Sie eine korrekte Kabeldimensionierung und das feste Anziehen der Schraubanschlüsse nach der Montage sicher, um einen geringen Kontaktwiderstand zu erreichen. Bei Installation in Umgebungen mit hoher Luftfeuchtigkeit oder Salzbelastung sollte zusätzlicher Korrosionsschutz und gegebenenfalls eine Kapselung berücksichtigt werden.
Herstellerinformation: Hella fertigt diesen Stecker mit der Artikelnummer (MPN) 146.69.60; die GTIN 4082300193008 kann für Lagerverwaltung und eindeutige Identifikation bei Bestellung und Ersatzteilarbeiten verwendet werden.
