Steckdose Zigarettenanzündermit Befestigungssatz Alternative: 7060019

Zigarettenanzünderbuchse mit Montagesatz für Motorrad

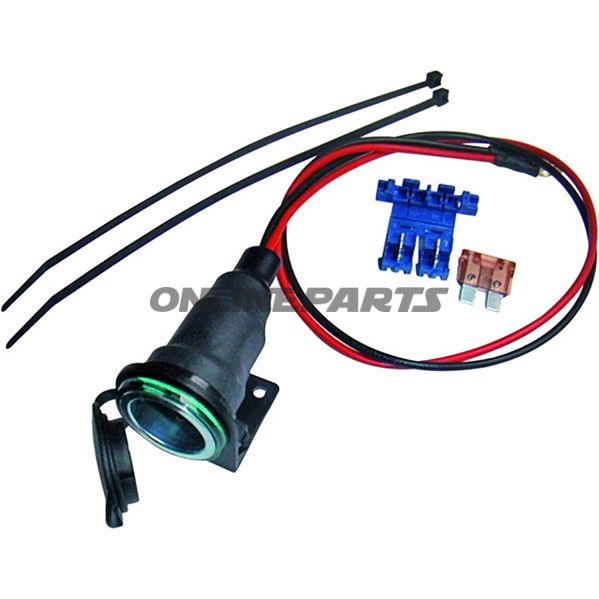

Produkt: Zigarettenanzünderbuchse mit Deckel und Montagesatz von Baas (MPN: 706.13.77, GTIN: 4260258510089). Funktionell beschrieben zur Stromversorgung externer 12‑V‑Geräte wie GPS, Handy‑Ladegeräte und andere Zubehörgeräte.

Funktion und Anwendung

Die Buchse dient als zusätzlicher 12‑V‑Ausgang mit Kunststoffdeckel, vorgesehen zur festen Montage an Motorrädern. Sie bietet einen standardisierten Stromanschluss, sodass externe Geräte angeschlossen werden können, ohne vorhandene Werksanschlüsse zu belasten. Der Montagewinkel und die mitgelieferte Halterung erlauben die Platzierung in besser erreichbaren Bereichen, z. B. im oberen Tankbereich oder an anderen eingebauten Flächen, wo Zugänglichkeit und Wasserabweisung wichtig sind.

Materialien und elektrische Eigenschaften

• Gehäuse und Deckel: Kunststoff/Abdeckung zum Schutz des Anschlusses vor Schmutz und Witterung bei verschlossener Nutzung.
• Anschlussleitung: 1,2 Meter Länge, Leiterquerschnitt 1,5 mm² — gewählt, um die geeignete Stromkapazität für typische Zubehörverbrauche in Fahrzeugen ohne unnötigen Spannungsabfall zu bieten.
• Sicherung: 5 A, in der Leitung montiert, um sowohl die Buchse als auch das angeschlossene Gerät gegen Kurzschluss oder Überstrom zu schützen.
• Montagehalterung: Universelle Montageflansch/Winkel aus Metall/Kunststoff für flexible Platzierung und Befestigung an ungleichmäßigen Flächen.

Kompatibilität und Installation

• Entwickelt für 12‑V‑Systeme, wie sie üblicherweise an Motorrädern und kleineren Fahrzeugen vorkommen. Geeignet zur Stromversorgung mobiler Navigationsgeräte, Handy‑Ladegeräte und ähnlicher Verbraucher mit niedrigem bis mittlerem Strombedarf.
• Die Kabellänge und der Montagewinkel ermöglichen die Platzierung der Buchse im oberen Tankbereich oder an anderen eng begrenzten Stellen, vorausgesetzt es besteht Zugang zu einem geeigneten Masse‑ und +12‑V‑Anschlusspunkt.
• Die universelle Befestigung bedeutet, dass Halterung und Schraublöcher an verschiedene Rahmen‑ oder Tankprofile angepasst werden können; die Montage sollte jedoch unter Berücksichtigung von Vibrationsdämpfung und elektrischer Isolierung erfolgen.

Sicherheit und Wartung

• Verwenden Sie die mitgelieferte 5‑A‑Sicherung wie angegeben. Bei häufiger Nutzung von Hochstromladegeräten sollten Sie Sicherung und Kabel auf Temperatur und Verbindungen prüfen.
• Der Kunststoffdeckel schützt den Anschluss vor Schmutz und kurzzeitiger Feuchtigkeit, das Produkt ist jedoch nicht als vollständig wasserdicht beschrieben — für exponierte Installationen werden zusätzliche Abdichtung und korrekte Platzierung empfohlen.
• Überprüfen Sie elektrische Verbindungen regelmäßig auf Korrosion und sichern Sie Schraubverbindungen nach der Montage.

Technische Referenz

• Marke: Baas
• MPN: 706.13.77
• GTIN: 4260258510089
• Kabellänge: 1,2 m
• Leiterquerschnitt: 1,5 mm²
• Sicherung: 5 A

Hinweise für den Monteur

Bei der Installation ist auf korrekte Polarität und feste Masseverbindung zu achten. Erwägen Sie die Verwendung von Kabelschuhen und wärmegeschützten oder schrumpffolienverbundenen Verbindungen für Haltbarkeit unter Vibrationen. Prüfen Sie, dass der Montageort weder Kraftstofftanks, Kabelverläufe noch Lenkeinschläge beeinträchtigt.
