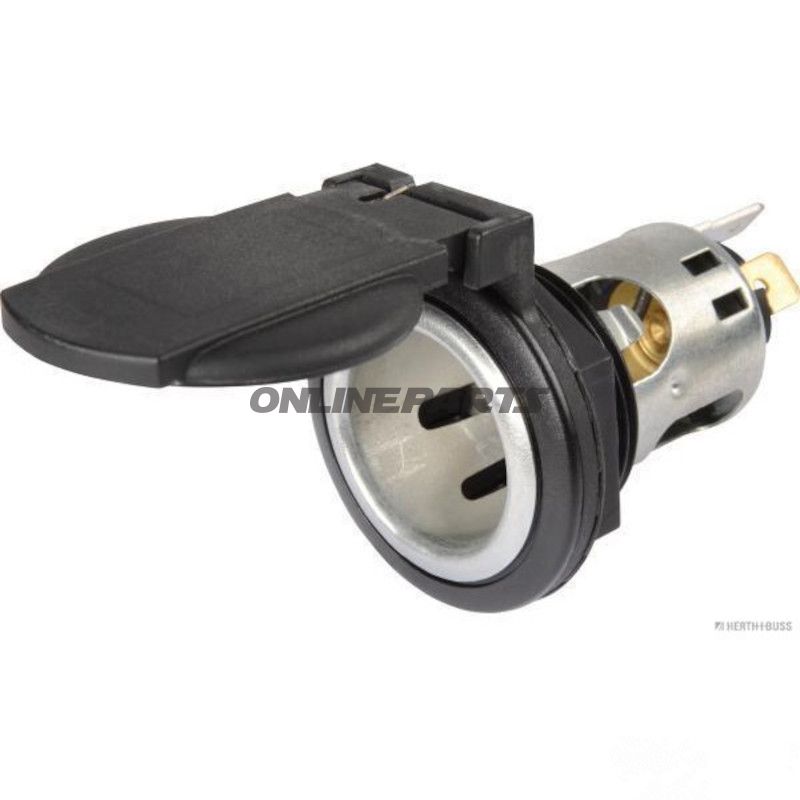

STECKDOSE ZIG ANZUENDER 20A MIT FEDERDECKEL

Steckdose für Zigarettenanzünder / 12–24 V Stromausgang, 20 A, mit Federabdeckung

Diese einpolige Steckdose von Herth + Buss Elparts (MPN: 194.10.41, GTIN: 4026736474751) ist für die Montage in Armaturenbrettern und Paneelen vorgesehen, wo eine abrufbare Stromversorgung für 12–24 V-Geräte bis zu 20 A gewünscht wird. Sie kombiniert das klassische Zigarettenanzünder-Format mit einer federbelasteten Abdeckung, die die Kontaktöffnung vor Schmutz und Feuchtigkeit schützt, wenn sie nicht verwendet wird.

Funktion

• Stromausgang: Einfache 1-polige Buchse für 12–24 V zur Versorgung von Zubehör (bis zu 20 A kontinuierlich).
• Schutz: Federabdeckung (Snap-on-Cover) schließt automatisch, um das Eindringen von Schmutz zu verhindern und das Korrosionsrisiko an der Öffnung zu reduzieren.
• Montage: Durchgangs-Montage im Armaturenbrett mit Gewindeeinsätzen und Schraubbefestigung; geeignet für Panelstärken von 2 mm bis 8 mm.
• Standard: Eignet sich nach SAE J563, um Kompatibilität mit etablierten Stecknormen und Toleranzen für diesen Steckdosentyp sicherzustellen.

Materialien und Konstruktion

• Vorder- Guss / Ring: Schwarzer Frontring, aus langlebigem, elektrisch isolierendem Kunststoff – gewählt für Beständigkeit gegen UV-Strahlung und mechanischen Verschleiß in Panelumgebungen.
• Innere Kontakte: Metallteile ausgelegt für kontinuierliche Belastung bis zu 20 A; Oberflächenbehandlung und Legierungen sind gewählt, um Kontaktwiderstand zu minimieren und Oxidationsrisiko bei 12–24 V Betrieb zu reduzieren.
• Abdeckmechanismus: Federbelagertes Abdeckteil in Kunststoff/Metall-Kombination für robusten Verschluss ohne zusätzliche Verriegelungsmittel.
• Verpackung: Wird in Blisterverpackung geliefert, die das Gerät beim Transport schützt und die Handhabung in Werkstätten erleichtert.

Abmessungen und mechanische Daten

• Äußerer Durchmesser: ca. 22,15 mm
• Innerer Durchmesser: ca. 21 mm
• Montagedurchmesser (Panelöffnung): ca. 27,8 mm
• Panelstärke: geeignet für 2–8 mm

Kompatibilität und Einsatzgebiete

Die Steckdose eignet sich für Motorräder, kleine Fahrzeuge, Boote und Spezialfahrzeuge, bei denen Platz für das Standard-Zigarettenanzünder-Format im Instrumentenpaneel erforderlich ist. Die Einhaltung von SAE J563 gewährleistet Kompatibilität mit vielen gängigen Anschluss- und Zubehörteilen. Beachten Sie, dass sie für 12–24 V-Systeme und maximal 20 A ausgelegt ist; bei dauerhafter hoher Belastung sollte eine Stromkreisabsicherung (Sicherung) gemäß dem Schaltplan des Fahrzeugs verwendet werden.

Installation und Betrieb

• Vorbohren der Panelöffnung und Montage mit Gewindeeinsätzen/ Befestigung gemäß Angabe; sicherstellen, dass das Drehmoment beim Schrauben korrekt ist, um eine Verformung des Paneels zu vermeiden.
• Strom- und Erdverbindungen gemäß geltender Farbkennzeichnung und Sicherungsanforderungen anschließen.
• Funktion des Abdeckdeckels nach der Montage prüfen, um korrekten Verschluss und Federreaktion sicherzustellen.

Das Produkt ist mit der Herstellersersatzteilnummer 194.10.41 und der GTIN 4026736474751 identifiziert. Obwohl der Titel im Ausgangsmaterial ohne Marke angegeben ist, entsprechen Aufbau und Spezifikationen dem Typenprogramm von Herth + Buss Elparts für panelmontierte Zigarettenanzünder.
