Steckdose USB Universal Einbau/Aufbau

USB-Steckdosen-Satz zum Einbauen oder Aufbauen — universelle Montage

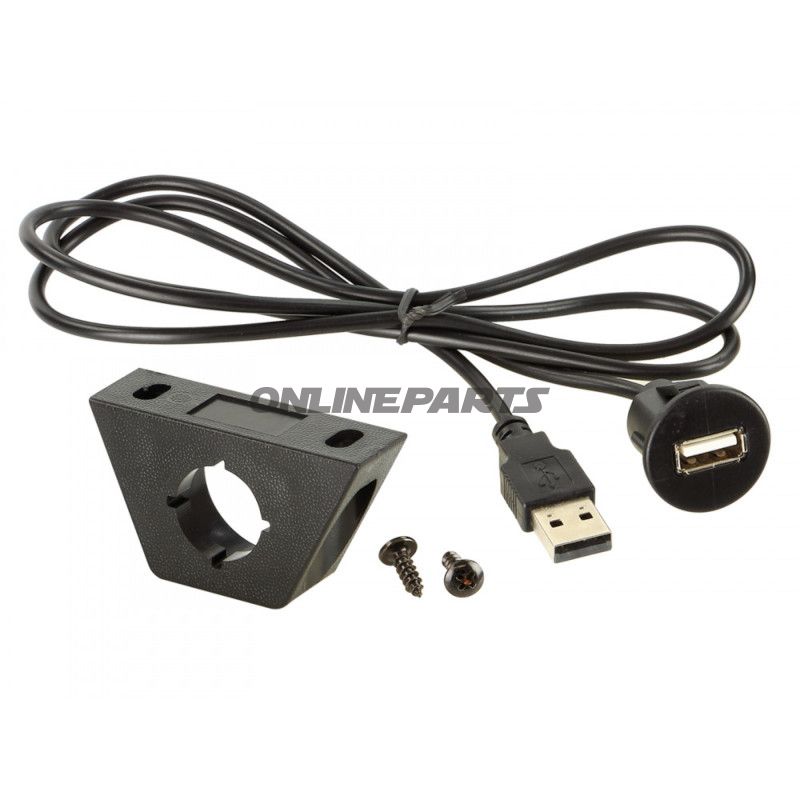

Dieses USB-Steckdosen-Set von ACV (MPN: 194.09.87, GTIN: 4026724340723) ist für eine feste Montage im Armaturenbrett, in Konsolen oder anderen Paneelen konzipiert, wo eine unauffällige und robuste USB-Verbindung zu Audio-/Video-Systemen oder zur Stromversorgung gewünscht wird. Das Produkt wird mit einem vorkonfektionierten Kabelende und Montagerahmen geliefert, was es sowohl für die Einbau-Montage (Panelmontage) als auch für den Aufbau (Aufbau) je nach Installationsanforderungen geeignet macht.

Funktion

• Bietet eine USB-Verbindung für Audio/Video oder Strom im Fahrzeuginnenraum.
• Kombiniert einen montagefreundlichen Stift-/Stiftsteckrahmen mit einem festen Kabel, sodass die Verbindung zum Gerät oder Verstärker hinter der Paneele verborgen erfolgen kann.
• Die Bohrungsgröße Ø 19 mm ermöglicht eine präzise Bohrung bei der Einbauinstallation, während der Abstand der Befestigungsbohrungen 42 mm beträgt, für sichere Befestigung.

Materialien und Baucharakteristik

• Stecker und Gehäuse bestehen aus Standardkunststoff und Metallkomponenten, wie sie typischerweise in Auto- und Motorradinstallationen verwendet werden, um mechanische Stabilität und elektrischen Kontakt zu gewährleisten. Die Materialwahl sorgt für gute Haltbarkeit bei normalem Gebrauch, ohne Eigenschaften zu übertreiben.
• Das Kabel ist vorkonfektioniert mit einer Gesamtlänge von 102 cm (Kabel-Länge 95 cm), was Flexibilität bei der Führung zum Radio-Set oder zur Stromversorgung hinter dem Paneel bietet.
• Außenmaße des Halters: L = 59,4 mm, B = 34,2 mm, H = 20,2 mm — nutzbare Maße bei der Planung von Einbauräumen und Rahmen.

Technische Maße und Montagedaten

• Bohrung für Einbau: Ø 19 mm.
• Abstand der Befestigungsbohrungen: 42 mm.
• Kabellänge: 95 cm (Kabel) / Gesamtlänge inklusive Stecker: 102 cm.
• Physische Abmessungen des Halters: 59,4 × 34,2 × 20,2 mm (L × B × H).

Kompatibilität und Anwendung

• Universelles Design, ausgelegt für Fahrzeug- und Motorradinstallation, bei der eine USB-Verbindung in eine Paneele oder einen Konsolenraum hergestellt werden soll.
• Geeignet als Verbindungsstelle für nachgerüstete Radiogeräte, Navigation, USB-Ladegerät oder AV-Geräte, bei denen eine externe Leitung hinter dem Paneel geführt werden soll.
• Prüfen Sie vor der Montage den verfügbaren Einbau-Raum und die Bohrungsgröße (Ø 19 mm) sowie die Kabelabzugs-/Verlegungslänge (95 cm), um eine korrekte Passform in Ihrer Installation sicherzustellen.

Sicherheit und praktische Empfehlungen

• Bei der Montage im Fahrzeug wird eine korrekte Absicherung gegen Feuchtigkeit und Vibration gemäß der Montageanleitung des Herstellers empfohlen; verwenden Sie bei Bedarf geeignete Dichtungen und Kabelklemmen.
• Überprüfen Sie korrekte elektrische Verbindungen und vermeiden Sie Belastung jenseits der verfügbaren Stromkapazität der angeschlossenen Stromversorgung.
• Die Produktidentifikation lautet ACV 194.09.87 (GTIN 4026724340723) — verwenden Sie diese für Ersatzteile- oder Kompatibilitätsprüfungen.

Die Marke ACV bezeichnet typischerweise Zubehör für Nachrüstung und Autoinstallationen; MPN 194.09.87 und GTIN 4026724340723 können für eine exakte Identifikation bei Bestellung oder bei der Suche nach technischer Dokumentation verwendet werden.
