Steckdose Nato

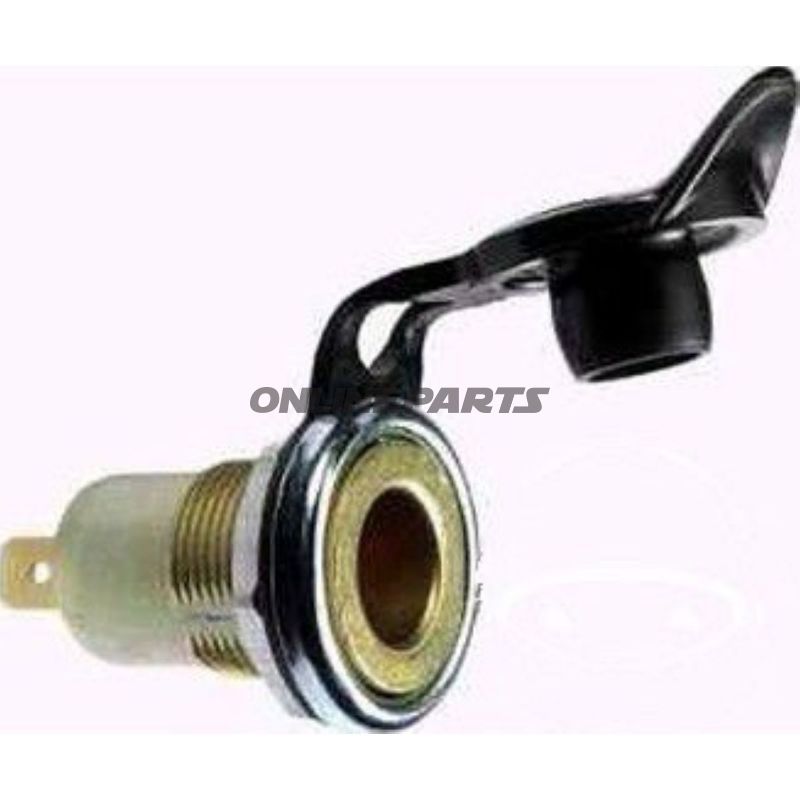

NATO-Steckdose (ISO 4165) zum Einbau in Motorrad oder Fahrzeug

Produktübersicht: Diese Steckdose in NATO-/ISO 4165-Ausführung von Hella (MPN 146.13.67, GTIN 4082300212273) ist ein kompakter, einbaufähiger Stromanschluss mit Deckel und einer 6,3 mm Flachstecker-Anschlussmöglichkeit. Sie ist für die feste Montage in Instrumententafeln oder Karosserieteilen mit einer maximalen Dicke von 7 mm und einem Bohrloch von Ø 18,5 mm vorgesehen.

• Funktion: Bietet eine standardisierte 12/24 V Steckverbindung für Zubehör, Ladegeräte und elektrische Verbraucher, die NATO/ISO 4165-Stecker verwenden. Der Deckel schützt vor Schmutz und Feuchtigkeit, wenn der Stecker nicht verwendet wird.
• Montage: Einbauloch Ø 18,5 mm. Empfohlene Frontplattenstärke bis 7 mm. Die Konstruktion ist für Schraub- oder Einsteckmontage im Armaturenbrett oder in der Karosserie ausgelegt.
• Elektrische Daten: Ausgelegt für eine Belastung von bis zu 8 A bei 24 V (entsprechend üblichen Niederstromanwendungen an Motorrädern und kleineren Fahrzeugen).

Materialien und Eigenschaften: Die Hella-Steckdose ist in einer hellen Metallschale ausgeführt, die mechanische Stabilität und gute Ableitung zur Fahrzeugmasse (Masse über das Gehäuse) bietet. Das Metall reduziert Verformung beim Einbau und gewährleistet eine stabile Erdverbindung, indem das Gehäuse als Massepunkt fungiert. Der Deckel ist so gestaltet, dass er sich dicht um den Stecker schließt und die Kontaktflächen beim Parken vor Schmutz und Witterungseinflüssen schützt.

Anschluss und Verdrahtung: Wird mit einem einzelnen 6,3 mm Flachstecker und Gehäusemasse geliefert. Die Anschlussform ist bekannt für schnelle und sichere Montage/Demontage von Kabelschuhen und Zubehör. Sorgen Sie für die korrekte Absicherung im elektrischen Stromkreis entsprechend der vorgesehenen Stromstärke und Anwendung.

Kompatibilität und Anwendungsbereiche: Geeignet für Fahrzeuge und Motorräder, in denen eine NATO/ISO 4165-Standardsteckdose im Armaturenbrett, im Werkzeugfach des Tanks oder in der Crossover-Konsole gewünscht ist. Eignet sich zur Stromversorgung beispielsweise von Telefonladegeräten (mit passendem Adapter), Batterieladegeräten für niedrigen Strom oder anderem Zubehör, das innerhalb der angegebenen elektrischen Werte ausgelegt ist.

Praktische Hinweise für den Monteur:

• Bohrloch: Ø 18,5 mm exakt; Entgraten kann für die Montage eines flachen Randes erforderlich sein.
• Frontplattenstärke: Max. 7 mm — dickere Materialien erfordern eine alternative Platzierung oder eine Verlängerungsadapter.
• Sicherung: Dimensionieren Sie die Sicherung entsprechend Leitungsschnitt und Belastung (8 A bei 24 V ist die angegebene maximale Belastung).
• Erdung: Die Metallausführung des Gehäuses dient als Masse — sorgen Sie bei der Montage für guten elektrischen Kontakt zum Chassis/Rahmen.

Identifikation: Das Produkt wird von Hella unter MPN 146.13.67 geführt und kann zur Kontrolle von Originalität und Ersatzteilübereinstimmung beim Einkauf über die GTIN 4082300212273 nachverfolgt werden.

Qualität und Einsatz: Die Beschreibung und die Materialwahl machen diese Steckdose geeignet für professionelle Montageaufgaben, bei denen eine robuste, standardisierte Einbaulösung gewünscht ist. Verwenden Sie stets geeignetes Werkzeug und beachten Sie bei der Installation die elektrischen Sicherheitsvorschriften.
