Steckdose Mit Federklappdeckel

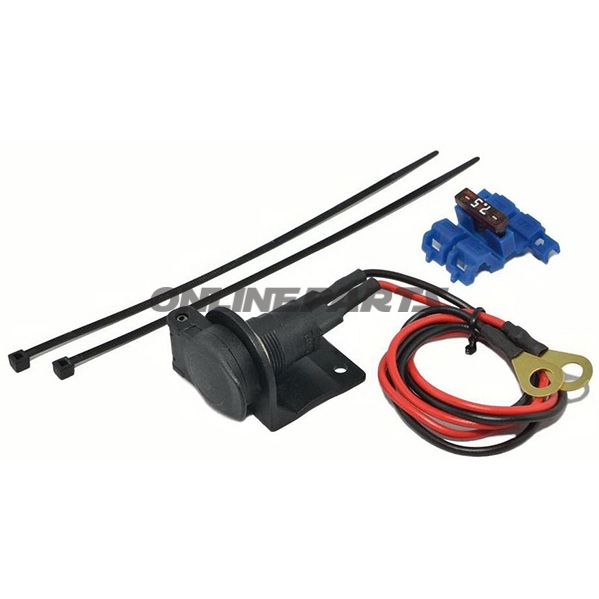

Steckdose mit Federdeckel zur festen Montage ( Loch 18 mm )

Produktübersicht: Diese DIN-Tischsteckdose von Baas (MPN: 706.01.10, GTIN: 4014771900199) ist für eine feste Installation in Paneelen mit einem Bohrloch von 18 mm vorgesehen. Sie unterscheidet sich von einfachen Stopfbuchsen dadurch, dass ein fachgerecht ausgeführter federbelasteter Deckel mit Dichtung vorhanden ist, der eine einfache einhändige Bedienung und eine erhöhte Beständigkeit gegenüber Tropfwasser und Schmutz im Vergleich zu einfacheren Varianten ermöglicht.

Funktion und Anwendung:

• Als integrierte DIN-Steckdose zur Installation in Instrumententafeln, Motorrädern, Werkbänken und anderen Anwendungen, bei denen eine robuste und zugängliche Stromversorgung benötigt wird.
• Federbelasteter Deckel mit Dichtung gewährleistet schnellen Zugriff, während die Öffnung geschlossen bleibt — praktisch bei schnellen Anschlüssen und in staubigen oder spritzigen Umgebungen.
• Der Deckel ist so konstruiert, dass er mit einer Hand geöffnet werden kann, was die Bedienung während der Fahrt oder Arbeit erleichtert.

Materialien und Verarbeitung:

• Metallgehäuse: Die Steckdose ist in einem Metallgehäuse montiert, was im Vergleich zu reinen Kunststoffgehäusen eine bessere mechanische Festigkeit und Wärmeverteilung bietet.
• Kabel und Kontakte: Wird bereits vorkonfektioniert mit hochwertigen Kabeln und abnehmbaren Kontakten geliefert, die eine Wartung oder den Austausch ohne umfangreiche Demontage ermöglichen.
• Dichtung und Scharnier: Federbelasteter Deckel enthält eine elastische Dichtung zur Verringerung des Eindringens von Feuchtigkeit und Partikeln. Die Verriegelung ist eine einfache Federlösung für eine zuverlässige Öffnungs-/Schluss-handlung über lange Zeit.
• Anschlusskabel: 50 cm Anschlussleitung mit Querschnitt 1,5 mm² — ausgelegt für geringe bis moderate Stromanforderungen.
• Sicherung: Wird mit einer flexibel montierbaren Sicherung von 5 A geliefert, die in der Leitungslinie zum Schutz der angeschlossenen Last positioniert ist.

Technische Eigenschaften und Bemerkungen:

• Bohrungsdurchmesser: 18 mm — berechnen Sie die Montagebohrung mit geeignetem Werkzeug und prüfen Sie Passform vor der endgültigen Montage.
• Anschlussleitung: 50 cm, 1,5 mm² — geeignet für Verbraucher innerhalb der Sicherungsgrenze; bei längeren Kabellängen oder höheren Strömen sollte ein größerer Querschnitt in Betracht gezogen werden.
• Sicherung: 5 A, flexible Installation — die Sicherungshalterung ist integriert für einfachen Zugang, aber der Sicherungstyp sollte dem konkreten elektrischen System angepasst werden.
• Montage: einfache Installation bei Einbau in Paneel; prüfen Sie die Paneetthicke und die Lochfinish auf eine korrekte Abdichtung.

Kompatibilität und Anwendungstipps:

• Geeignet für Standard-12-V-Systeme in Fahrzeugen und anderen Niederspannungsanwendungen; nicht spezifiziert für Hochspannung.
• Passt in Standard-18-mm-Bohrungen; Nachspannung und Lochabgrenzung sollten so erfolgen, dass hinter dem Paneel ausreichend Platz für Sicherung und Kabelschlaufen vorhanden ist.
• Wenn das Produkt in feuchteren Umgebungen verwendet wird, wird eine geeignete Abdichtung um das Montagemodul herum empfohlen, ggf. zusätzliche Gehäuse je nach Expositionsgrad.

Identifikation: Das Produkt ist vom Hersteller Baas mit der Artikelnummer (MPN) 706.01.10 und dem globalen Handelsartikelidentifikator GTIN 4014771900199 gekennzeichnet, was bei Nachbestellung und Ersatzteilverwaltung hilft.

Schlussfolgerung: Diese DIN-Steckdose mit federbeladenem Deckel ist für praktischen, handhabenbaren Zugriff auf eine Stromversorgung in integrierten Paneelen konzipiert, mit robuster Materialauswahl und einfache Abdichtung für verbesserte Betriebssicherheit. Sie wird vorkonfektioniert mit 50 cm 1,5 mm² Kabel und einer 5-A-Sicherung für schnelle Montage und Funktion geliefert.
