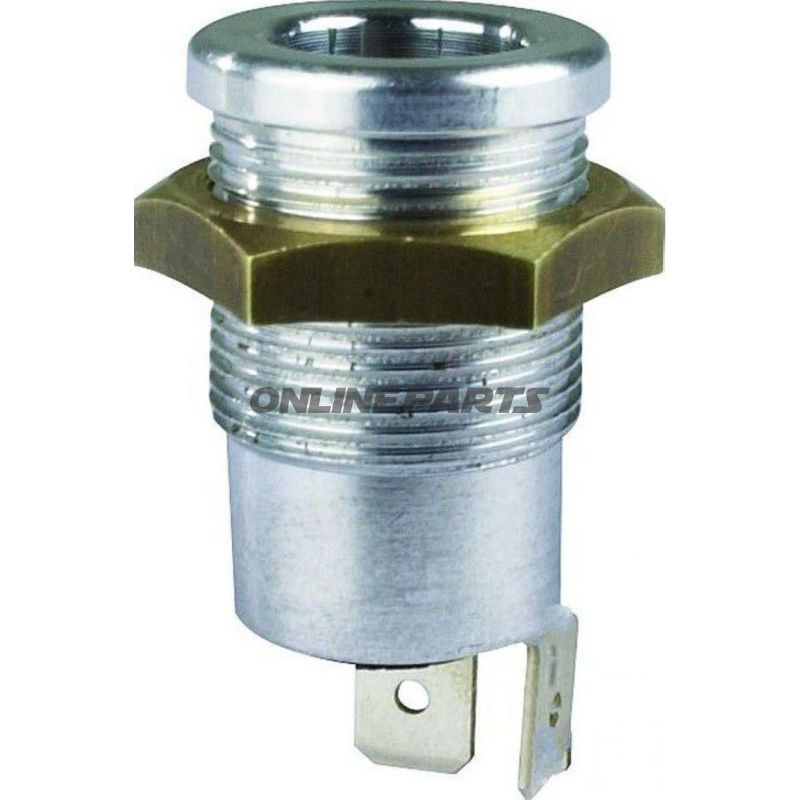

Steckdose Einbau Lmetall18a 24V

Einbausteckdose aus Leichtmetall 18 A, 24 V — 1-polig mit Schutzleiter

Diese Einbausteckdose aus Leichtmetall ist für die Installation in Fahrzeugverkleidungen, Armaturenbrettern oder anderen Bereichen vorgesehen, in denen eine kompakte, robuste und geerdete 1-polige Steckverbindung erforderlich ist. Das Produkt wird unter der Artikelnummer (MPN) 146.75.96 geliefert und kann über GTIN 4026736411022 identifiziert werden.

Funktion und Anwendung

• Die Steckdose ist 1-polig mit integriertem Schutzleiter und zwei 6,3 mm Flachsteckverbindern für einfachen Anschluss von Strom und Masse.
• Entwickelt für Niederspannungsinstallationen (Einsatzbereich 6–24 V), typischerweise in Motorrädern, Booten, Anhängern und Sonderfahrzeugen, wo eine robuste Stromzuführung für Zubehör oder elektrische Verbraucher benötigt wird.
• Polierte Kante für saubere Montage in sichtbaren Paneelen.

Technische Details

• Spannungsbereich: 6–24 V DC.
• Nennstrom: bis zu 18 A, was die meisten Zubehörverbräuche bei 12 V- und 24 V-Installationen abdeckt.
• DIN/ISO-Referenz: C DIN 72 591 / 4165 — Konformität mit üblichen Abmessungen für 6,3 mm Flachstecker.
• Einbaubohrung (Einbau-Ø): 18,5 mm.
• Außendurchmesser: 22 mm; Innendurchmesser: 12 mm.

Material und mechanische Eigenschaften

• Das Gehäuse ist aus Aluminium (Leichtmetall) gefertigt. Aluminium bietet gute Korrosionsbeständigkeit in normalen Umgebungen und gleichzeitig geringes Gewicht im Vergleich zu herkömmlichen Metallsteckern.
• Die Oberfläche ist an der Kante poliert, wodurch scharfe Kanten reduziert und ein reinigungsfreundliches, optisch neutrales Erscheinungsbild nach der Montage erreicht wird.
• Die beiden 6,3 mm Flachsteckverbindungen sind Standardmaße, die Installation und Austausch für erfahrene Mechaniker erleichtern.

Montage und elektrische Verbindung

• Bohrmaß für Montage: Bohrloch Ø 18,5 mm. Prüfen Sie vor der Montage die Panelstärke und den freien Raum hinter dem Panel.
• Der Anschluss erfolgt mit 6,3 mm Flachsteckern; sorgen Sie für korrektes Crimpen oder Pressen der Kabelschuhe, um Übergangswiderstände und Wärmeentwicklung bei hohen Strömen zu minimieren.
• Der Schutzleiter ist in die Steckdose integriert — sorgen Sie für eine sichere und niederohmige Verbindung des Schutzleiters zum Fahrzeugchassis.

Kompatibilität und Anwendungshinweise

• Passend für Standard-6,3-mm-Flachsteckerzubehör und -kabel, die in Fahrzeuginstallationen verwendet werden.
• Aufgrund der Aluminiumkonstruktion sollten Kontaktpunkte und Anschlüsse in exponierten Umgebungen regelmäßig auf Oxidation geprüft werden; Kontaktflächen können bei Bedarf mit geeignetem Elektronikreiniger gereinigt werden.
• Bei dauerhafter Belastung nahe 18 A wird eine korrekte Absicherung und Dimensionierung des Anschlusskabels empfohlen, um Spannungsabfall und Wärmeentwicklung zu vermeiden.

Kennzeichnung

MPN: 146.75.96 — GTIN: 4026736411022. In den bereitgestellten Daten ist kein gesonderter Markenname angegeben; Identifikation und Bestellung können daher über MPN oder GTIN erfolgen.

Kontaktieren Sie Ihren Ersatzteilhändler oder nutzen Sie die Fahrzeugdokumentation bei Unsicherheit hinsichtlich Montageort oder Anforderungen an Gehäuse und Panelstärke.
