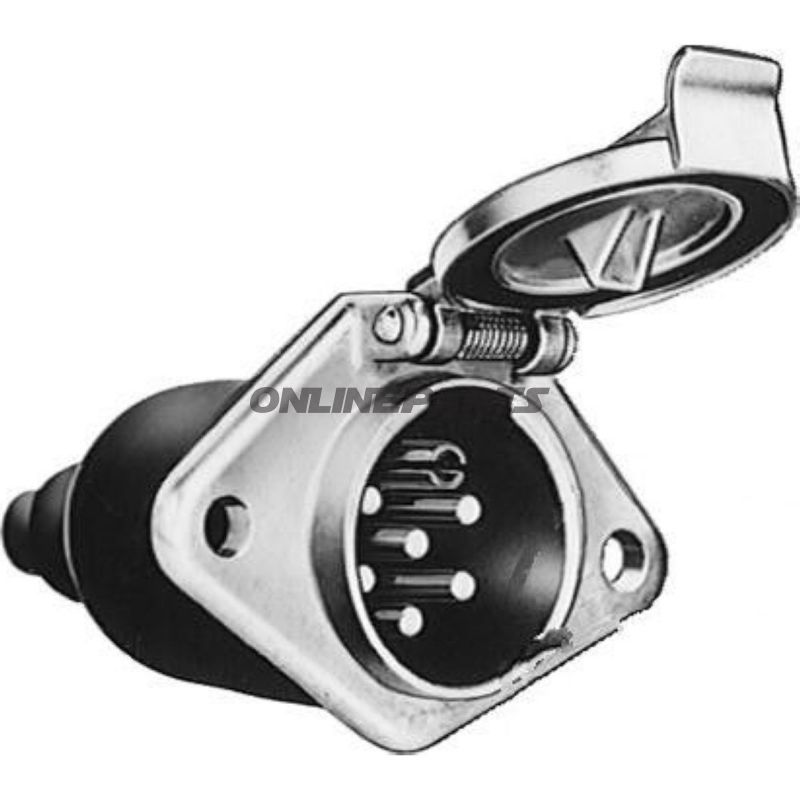

7-polige 24V-Steckdose aus Aluminium mit Schraubverbindung und Gehäuse
Diese 7-polige Steckdose ist für 24-V-Systeme vorgesehen und wird mit Kontaktbuchse (Gehäuse) und Schraubverbindung für den Kabelanschluss geliefert. Das Produkt richtet sich nach ISO 3731 und ist aus leichtem Aluminium gefertigt, um Korrosionsbeständigkeit und mechanische Stabilität bei Montage- und Betriebstemperaturen zu gewährleisten, die typisch für Fahrzeuge und Maschineninstallationen sind.
Identifikation
- GTIN: 4026736035327
- MPN: 146.74.14
- Marke: Nicht angegeben
Funktion und Anwendung
Die Steckdose fungiert als äußerer Kontaktpunkt für eine 7-polige elektrische Verbindung in 24-V-Systemen, typischerweise für Lastwagen, Anhänger, landwirtschaftliche Fahrzeuge und Spezialfahrzeuge. Die 7-polige Konfiguration ermöglicht mehrere Stromkreise (z. B. Scheinwerfer, Bremslichter, Blinker und zusätzliche Funktionen) in einer einzigen Verbindung. Die Kontaktbuchse (das Gehäuse) sorgt für eine korrekte Einführung und einen elektrischen Kontakt zwischen männlich und weiblich sowie für mechanischen Schutz vor Abnutzung.
Materialwahl und Eigenschaften
- Gehäusematerial: Aluminium — gewählt für gutes Festigkeits-Gewichts-Verhältnis und verbesserte Korrosionsbeständigkeit im Vergleich zu unbehandeltem Stahl. Aluminium kann Außenumgebungen standhalten, aber Montageweise und ggf. Oberflächenbehandlung beeinflussen die Langzeithaltbarkeit.
- Kontaktbüchsen: Metallbuchsen für zuverlässige elektrische Verbindung und Beständigkeit gegen wiederholtes An- und Abklemmen.
- Schraubverbindung: Ermöglicht einfache und mechanisch solide Befestigung der Leiter. Geeignet für Monteure und Werkstätten, wo klarer Zugang beim Anschließen und Warten gewünscht ist.
Technische Daten und Norm
- Polzahlen: 7
- Systemspannung: 24 V
- ISO: 3731 — das Produkt ist gemäß der relevanten Norm für diese Steckdimensionen und Pol-Konfiguration konstruiert.
Montage und Kompatibilität
Der Stecker ist kompatibel mit standardmäßigen 7-poligen 24-V-Ebenensteckern und folgt den in ISO 3731 angegebenen Abmessungen, was ihn geeignet macht für den Austausch oder die Nachrüstung in Fahrzeugen und Geräten, die denselben Standard verwenden. Die Schraubverbindung erfordert Zugang zu der Kabelenden und entsprechendes Anzugmoment, um eine gute elektrische Kontaktverbindung sicherzustellen. Berücksichtigen Sie die Verwendung des richtigen Kabelquerschnitts und ggf. Korrosionsschutzfett in den Kontaktbüchsen bei Installation in aggressiven Umgebungen.
Praktische Vorteile
- Robustes Aluminiumsgehäuse reduziert Gewicht, ohne Kompromisse bei der mechanischen Festigkeit einzugehen.
- Schraubverbindung erleichtert Fehlersuche und den Austausch von Leitern für Mechaniker.
- Kontaktbüchsen gewährleisten gleichbleibenden Kontaktdruck und bessere Haltbarkeit bei wiederholtem An- und Abklemmen.
- Konformität mit ISO 3731 erleichtert die Kompatibilität mit bestehenden Installationen.
Hinweise
Es liegen in der Lieferung keine Hersteller-Markenangaben vor. MPN 146.74.14 und GTIN 4026736035327 können zur Verifikation beim Einkauf oder bei der Identifikation von Ersatzteilen verwendet werden. Die Verpackungseinheit ist hier nicht spezifiziert; beachten Sie, dass Großhandelsverpackungen mehrere Einheiten enthalten können und sich von der Einzellieferung unterscheiden können.
