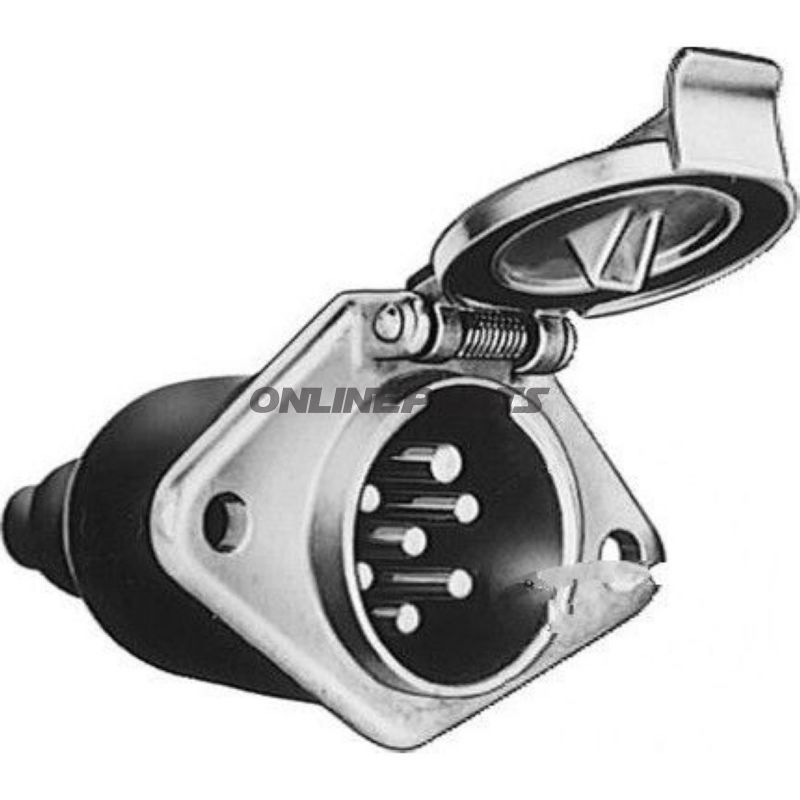

Steckdose 7-Polig Alu 24Vschraubanschluss M Stift

7-polige 24V-Steckdose aus Aluminium mit Schraubanschluss und M-Stift

Diese 7-polige Steckdose ist für 24‑V‑Installationen vorgesehen und aus Leichtmetall (Aluminium) mit Schraubanschlüssen und einem zentralen Kontaktstift (M‑Stift) gefertigt. Das Produkt entspricht ISO 1185 und wird typischerweise für elektrische Anschlüsse an Fahrzeugen und Anhängern verwendet, wo Robustheit und Korrosionsbeständigkeit wichtig sind.

Funktion

• Stellt die elektrische Verbindung zwischen Fahrzeug und Trailer/Anhänger mit 7 separaten Polen her, sodass Licht- und Signalfunktionen sicher in 24‑V‑Systemen übertragen werden können.
• Der zentrale M‑Stift sorgt beim Anschließen für korrekte mechanische Führung und Polarität.
• Schraubanschlüsse ermöglichen eine feste und wieder lösbare Befestigung der Leiter, was Wartung und Reparatur vereinfacht.

Materialien und Eigenschaften

• Gehäuse aus Aluminium: Geringes Gewicht und bessere Korrosionsbeständigkeit im Vergleich zu unbehandeltem Stahl. Aluminium bietet gute Wärmeableitung und ist für Außenmontage geeignet bei entsprechender Schutzmaßnahme gegen direkte Salz- und chemische Einwirkung.
• Kontakte und Kontaktstift: Ausgelegt, um elektrischen Kontakt bei Vibrationsbelastung aufrechtzuerhalten; Wartung kann Reinigung und ggf. Kontaktfett umfassen, um die Lebensdauer in anspruchsvollen Umgebungen zu verlängern.
• Schraubanschlüsse: Ermöglichen sichere Befestigung von Kabelschuhen oder abisolierten Leitern. Beim Anziehen das richtige Drehmoment verwenden, um lose Verbindungen oder Gewindeschädigung zu vermeiden.

Kompatibilität und Norm

• Ausgelegt gemäß ISO 1185, die für 7‑polige Anhänger-/Trailerverbindungen in 24‑V‑Systemen üblich ist. Vor der Installation stets die Spezifikationen von Fahrzeug und Anhänger bezüglich Belegung und Kontaktfunktionen prüfen.
• Passend zu Steckern und Buchsen mit gleicher ISO‑1185‑Konfiguration und M‑Stift‑Position.

Technische Angaben

• Anzahl Pole: 7
• Nennspannung: 24 V
• Material: Aluminium (Leichtmetall) mit Metall‑Kontaktstift
• Norm: ISO 1185

Praktische Hinweise bei der Installation

• Belegung vor dem Anschließen prüfen, um Fehlverdrahtung zu vermeiden.
• Geeigneten Leiterquerschnitt und passende Kabelschuhe verwenden. Die Schrauben mit dem empfohlenen Drehmoment anziehen, um zuverlässigen elektrischen Kontakt sicherzustellen.
• Bei Montage in korrosiven Umgebungen sind geeignete Dichtungen und Nachbehandlung der Außenmetallteile ratsam.

Identifikation

Die Artikelnummer (MPN) des Produkts lautet 146.79.50 und die GTIN/Artikelnummer ist 4026736035358. Diese Codes können zur eindeutigen Identifikation der Komponente bei Beschaffung und Ersatzteilverwaltung verwendet werden.

Hinweis

Angaben zur Verpackungseinheit in den bereitgestellten Dokumenten können variieren; diese Beschreibung konzentriert sich auf die Eigenschaften und Funktionalität des Produkts selbst, nicht auf Vertriebspackungen.
