Steckdose 7-Polig Alu 24Vm 20 Flachsteckeranschluss

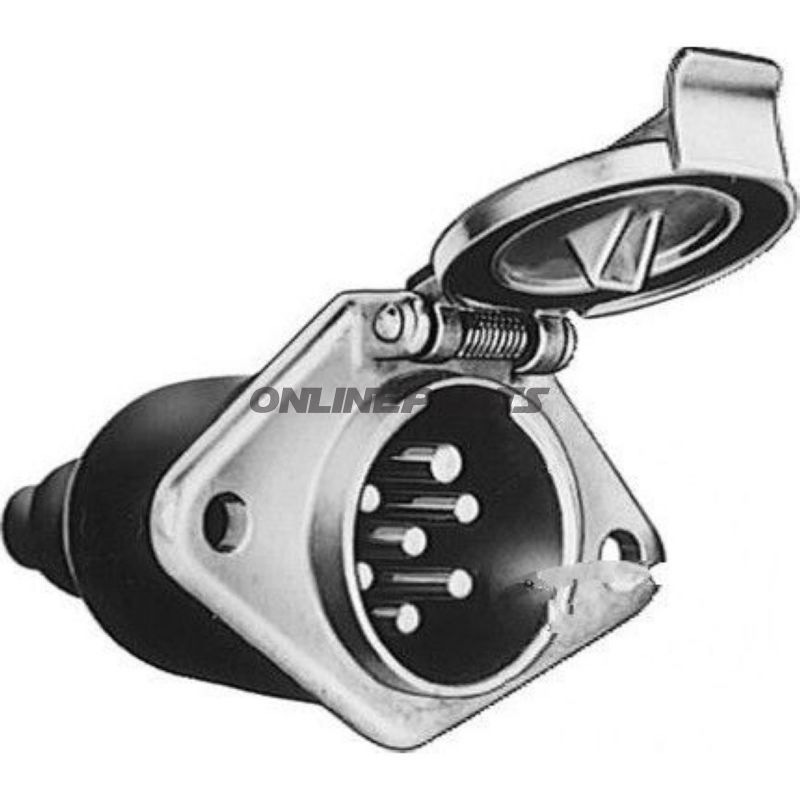

7-polige 24‑V‑Steckdose aus Aluminium mit M20‑Flachsteckeranschluss

Diese 7‑polige 24‑V‑Steckdose (GTIN: 4026736035679, MPN: 146.79.68) ist für Fahrzeuge und Anhänger ausgelegt, die die ISO 1185 / SAE J560B (STVZO)‑Norm in der Ausführung "N" verwenden. Sie bietet eine robuste elektrische Verbindung für Beleuchtungs‑ und Signalfunktionen, bei denen mehrere Stromkreise über eine gemeinsame Steckverbindung geführt werden müssen.

• Funktion: Stellt die Verbindung von 7 separaten Leitern mit dem 24‑V‑Bordnetz des Fahrzeugs her, einschließlich Blinker, Rücklicht, Bremslicht und Masse. Kontakt 31 ist als Stift ausgeführt (geeignet für standardisierte Gegenstücke).
• Norm und Kompatibilität: Ausgeführt nach der "N"‑Norm für STVZO‑Funktionen (ISO 1185 / SAE J560B), was bedeutet, dass Form und Polanordnung zu Ausrüstungen und Steckern vieler Lkw, Busse und schwerer Fahrzeuge passen, die diese Norm verwenden.

Materialien und Konstruktion

• Gehäuse aus Leichtmetall (Aluminium): bietet ein gutes Verhältnis aus geringem Gewicht, mechanischer Festigkeit und Korrosionsbeständigkeit im Vergleich zu unbehandeltem Stahl.
• Gummidichtung im Deckel: sorgt für Abdichtung gegen Feuchtigkeit und Schmutz, wenn der Deckel geschlossen ist, und verringert so das Korrosionsrisiko an den Klemmstellen.
• Kabelschutz in Gummi an der Kabelverschraubung: dimensioniert für Kabel mit Außendurchmesser Ø 8–11 mm und 16,5–1,5 mm, wodurch übliche Installationsleiter in Fahrzeuganwendungen zulässig sind.
• Flachsteckverbindungen: 20 Flachstecker 6,3 mm in der Konfiguration (1 × 2‑polig, 6 × 3‑polige Gruppen) ausgeführt in CUZn mit Nickellegierung (CUZn / Ni), was gute elektrische Leitfähigkeit und Verschleißfestigkeit an den Steckverbindungen gewährleistet.

Elektrische Eigenschaften

• Spannung: 24 V (für 24‑V‑Fahrzeugsysteme vorgesehen).
• Polzahl: 7.
• Belastbarkeit bei 24 V: typischerweise 15 A für 1,5 mm² Leiter und bis zu 20 A für 2,5 mm² Leiter. Diese Werte geben an, welche Leiterquerschnitte sicher ohne thermische Überlastung verwendet werden können.

Montage‑ und Installationshinweise

• Typische Montage im Karosserie‑ oder Anhängerheck mit geeigneter M20‑Kabeleinführung; korrektes Anzugsdrehmoment beim Befestigen von Deckel und Gehäuse sicherstellen, um die Abdichtung zu erhalten.
• Prüfen, dass der Kabelquerschnitt der gewünschten Belastung entspricht (1,5 mm² für 15 A oder 2,5 mm² für 20 A) und geeignete Crimp‑ oder Presskabelschuhe für die Flachstecker verwenden.
• Kontakt 31 als Stift erfordert eine entsprechend passende Gegenstelle, um eine zuverlässige Masseverbindung sicherzustellen.

Praktische Vorteile für Fachleute

• Aluminiumgefertigung sorgt für geringes Gewicht und gute Dauerhaftigkeit unter Fahrzeugbedingungen.
• Standardisierte Polanordnung und Flachstecker‑Layout machen das Produkt geeignet für den Austausch in bestehenden Installationen ohne Änderung der Leitungsführung.
• Dichtung im Deckel und an der Kabeleinführung reduziert das Eindringen von Feuchtigkeit und verlängert die Lebensdauer der Kontakte.

Die Produktidentifikationsnummern (GTIN: 4026736035679 und MPN: 146.79.68) können zur Sicherstellung der korrekten Ersatzteilzuordnung bei Bestellung oder in der Ersatzteilverwaltung verwendet werden.
