Steckdose 7-Polig 12V Aluanhänger

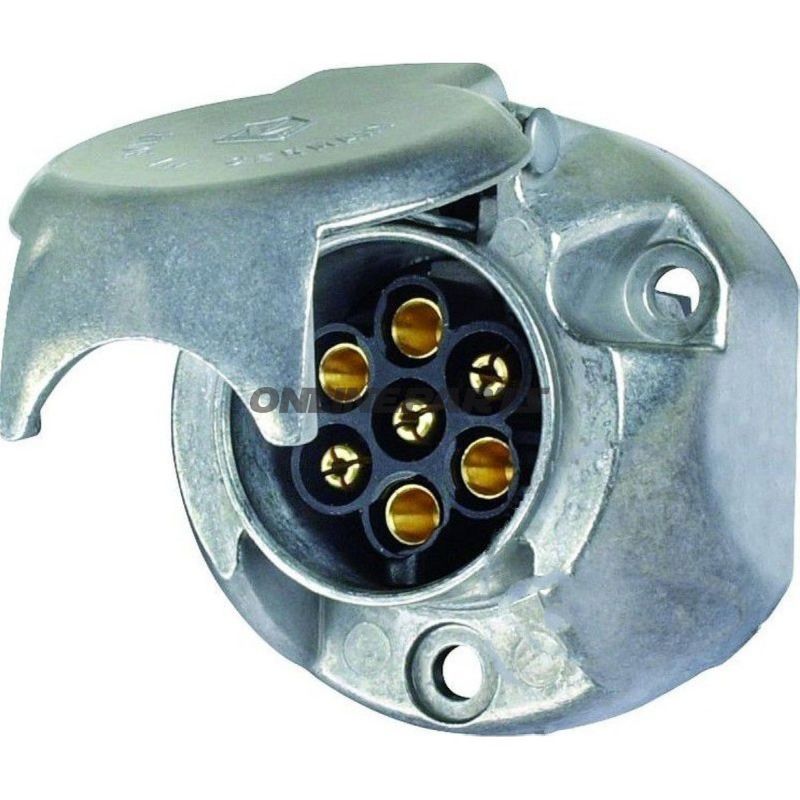

7-polige 12V Aluminium-Steckdose für Anhänger (inkl. Nebelschlussleuchte)

Diese 7-polige Steckdose aus Aluminium ist zur Verbindung der Licht- und Elektrokreise eines Anhängers nach DIN/ISO 1724 ausgelegt. Die Konstruktion eignet sich zur Montage am Heck des Anhängers und ermöglicht den Anschluss von Blinker, Rücklicht, Bremslicht, Nebelschlussleuchte und gegebenenfalls weiterer Funktionen, die eine 7-polige Verbindung erfordern.

Funktion

• Runde, 7-polige Steckdose für 12-V-Systeme, ausgelegt, die erforderlichen Kontakte für die vollständige Anhängerbeleuchtung einschließlich Nebelschlussleuchte bereitzustellen.
• Der Einsatz ist abnehmbar, was Inspektion, Austausch und Wartung vereinfacht, ohne das gesamte Gehäuse demontieren zu müssen.
• Flachsteckverbindungen (flat blade terminals) für die Montage machen Installation und Austausch für Mechaniker und Techniker einfach.

Materialien und elektrische Eigenschaften

• Gehäuse: Leichtmetalllegierung (Aluminium). Aluminium bietet gute Korrosionsbeständigkeit in Karosserieumgebungen und reduziert das Gewicht im Vergleich zu gegossener Zinklegierung.
• Spannungsbereich: 6–12 V, ausgelegt für typische 12-V-Fahrzeugsysteme.
• Belastbarkeit bei 12 V: 16 A bei Leiterquerschnitt 1,5 mm² und bis zu 25 A bei 2,5 mm². Diese Werte geben an, welche Stromstärke die einzelnen Pole bei korrekt dimensionierten Leitungen und fachgerechter Montage führen können.
• Kontakt- und Steckertyp: Flachsteckverbindungen für schnellen Anschluss von Leitungen mit passenden Kontaktmaßen.

Kompatibilität und Norm

• Entspricht DIN/ISO 1724, was die Kompatibilität mit dem standardmäßigen 7-poligen Anhängerstecker sicherstellt, der in PKW und kleineren Nutzfahrzeugen in Europa verwendet wird.
• Geeignet für Mechaniker und Werkstätten, die mit standardisierten Anhängeranschlüssen arbeiten und austauschbare Einsätze für schnellen Service benötigen.

Praktische Hinweise

• Der abnehmbare Einsatz bedeutet, dass defekte Kontakte ersetzt werden können, ohne das gesamte Gehäuse zu tauschen, was Reparaturaufwand und Servicekosten reduziert.
• Das Aluminiumgehäuse erfordert eine korrekte Erdung und geeignete Befestigungsmethoden, um dauerhafte Befestigung und elektrische Sicherheit zu gewährleisten.
• Überprüfen Sie Leiterquerschnitte und Sicherungen im Fahrzeugkreis, um eine richtige Lastverteilung in Bezug auf die angegebenen Amperewerte sicherzustellen.

Technische Identifikatoren

• MPN: 146.71.90 — die Herstellernummer gibt diese spezifische Variante mit abnehmbarem Einsatz und Aluminiumgehäuse an.
• GTIN: 4026736035143 — Strichcode/Artikelnummer für Logistik und Lagerverwaltung.

Die Beschreibung basiert auf Angaben zur physischen Ausführung und zu elektrischen Grenzen; bei Unsicherheiten hinsichtlich der Kompatibilität mit bestimmten Fahrzeugen oder Installationstypen wird empfohlen, den Schaltplan des Fahrzeugs zu prüfen oder einen Techniker zu konsultieren.
