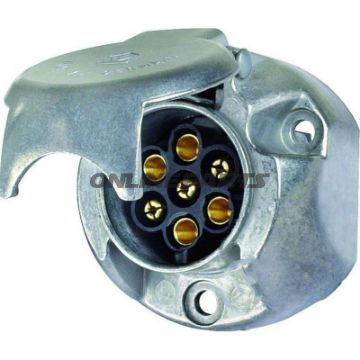

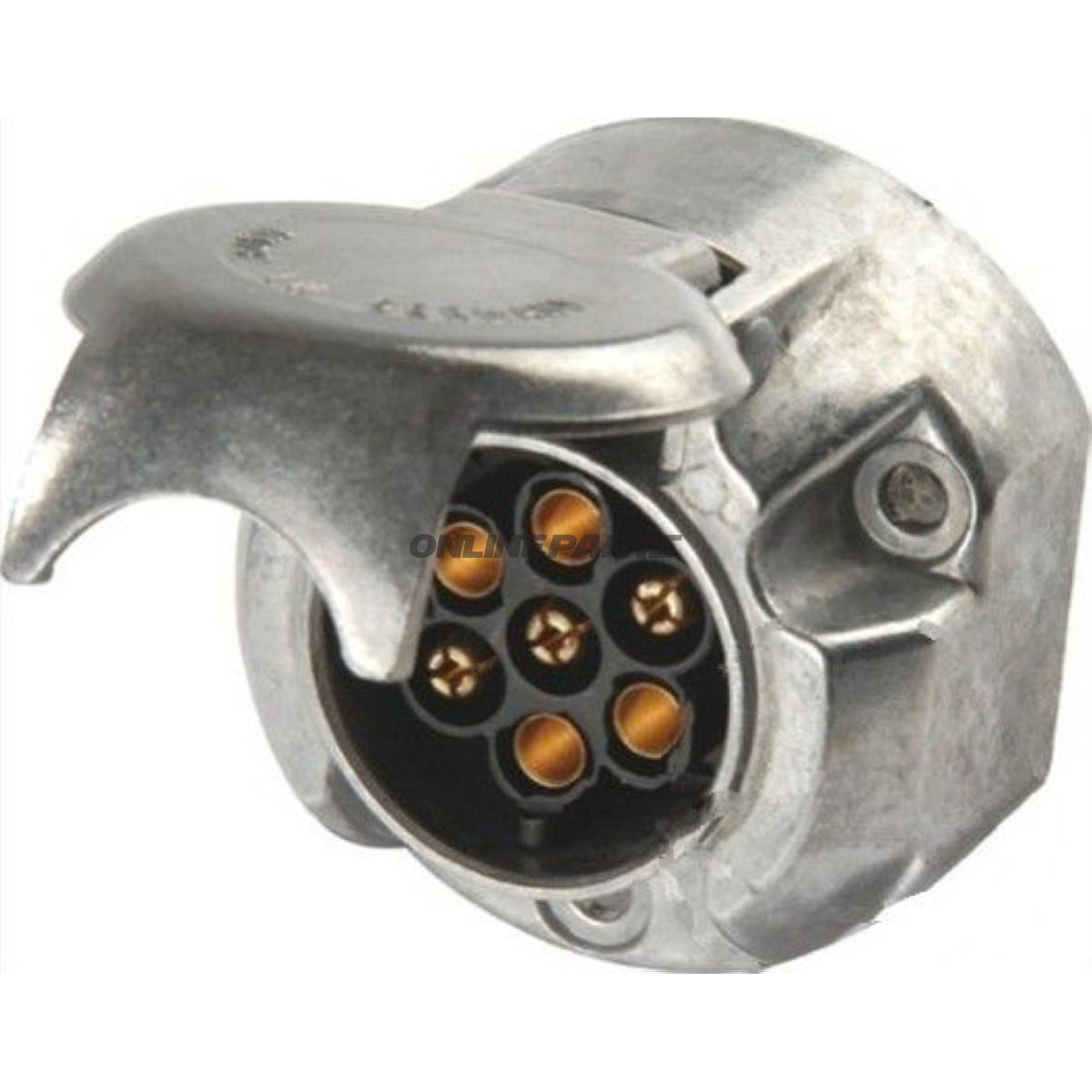

7-polige 12V Steckdose aus Aluminium mit Gummidichtung — für Anhänger/Anschluss
Produktübersicht: Diese 7-polige Steckdose aus massivem Aluminium (MPN: 146.80.40, GTIN: 4026736395209) ist für 12-V-Elektroanschlüsse nach ISO 1724 („N“-Typ) ausgelegt. Sie wird mit Deckel und Gummidichtung geliefert, um die Kontakte vor Feuchtigkeit und Schmutz zu schützen, und ist für die feste Montage am Fahrzeugaufbau oder Anhängerhalter vorgesehen.
Funktion und Anwendung:
- Dient als Innensteckdose für 7-polige Anhänger-/Zugverbindung, bei der das Anschließen von Brems-, Positions-, Blink- und Masseverbindungen möglich sein muss.
- Der Deckel schützt vor direkter Witterungseinwirkung, und die Gummidichtung verringert das Risiko von Korrosion und Kurzschluss durch eindringendes Wasser.
- Der Einsatz ist abnehmbar, um Zugang zu Kabelanschlüssen und Wartung zu ermöglichen.
Materialien und Konstruktion:
- Gehäuse aus massivem Aluminium: bietet mechanische Festigkeit, gute Wärmeableitung und Beständigkeit gegen Korrosion unter normalen Bedingungen.
- Gummidichtung: flexible Abdichtung um die Montagestelle zur Verbesserung des Schutzgrades gegen Wasser und Staub.
- Metallkontakte/Stift (Zwischenkontakt 7/58 als Stift): robuste Kontaktführungen mit guter mechanischer Stabilität bei wiederholtem Ein- und Ausstecken.
Elektrische und mechanische Daten:
- Anzahl Pole: 7 (Standard ISO 1724, „N“)
- Spannungsbereich: 6–12 V (primäre Anwendung in 12-V-Systemen)
- Belastbarkeit bei 12 V: 16 A bei 1,5 mm² Leitung, 25 A bei 2,5 mm² Leitung — gibt die empfohlene maximale Belastung pro Stromkreis abhängig von der Leitungsführung an.
- Bodendurchmesser: Ø 72 mm — relevant für Ausschnittsmaß und Montageposition.
- Installationstyp: 7 Schraubanschlüsse; Einsatz kann zur Montage oder Wartung entnommen werden.
Praktische Hinweise für Montage und Wartung:
- Vorbohrung/Ausschnitt muss an den Boden-Ø 72 mm angepasst werden und eine korrekte Kompression der Gummidichtung an der Montagefläche sicherstellen.
- Verwenden Sie geeignete Kabelschuhe und korrekt dimensionierte Leitungen (1,5 mm² oder 2,5 mm²) entsprechend der angegebenen Strombelastbarkeit, um Überhitzung zu vermeiden.
- Überprüfen Sie regelmäßig die Dichtfunktion des Deckels und reinigen/ersetzen Sie die Gummidichtung bei sichtbarer Beschädigung, um Dichtigkeit und elektrische Integrität zu erhalten.
Kompatibilität und Normen:
- Ausgelegt für das 7-polige ISO-1724-(„N“)-System, was die Kompatibilität mit standardmäßigen Anhänger- und Zugsteckern für Pkw und leichte Nutzfahrzeuge gewährleistet.
- Material- und Kontaktwahl eignen sich für den Außen- und Fahrgestell-/Chassis-Einbau, vorausgesetzt korrekte Installation und Wartung.
Identifikation: Dieses Produkt wird über die Herstellernummer MPN 146.80.40 und GTIN 4026736395209 identifiziert, die beim Einkauf, bei Ersatzteilbestellungen und in der technischen Dokumentation verwendet werden können.
Hinweise: Die in den Quelldaten angegebene Verpackungseinheit ist hier nicht als Liefergarantie enthalten; wenden Sie sich bei Fragen zu Verpackung und Liefermengen an den Lieferanten. In den übermittelten Daten wurde keine Marke angegeben.
