Steckdose 3-Polig Anhänger

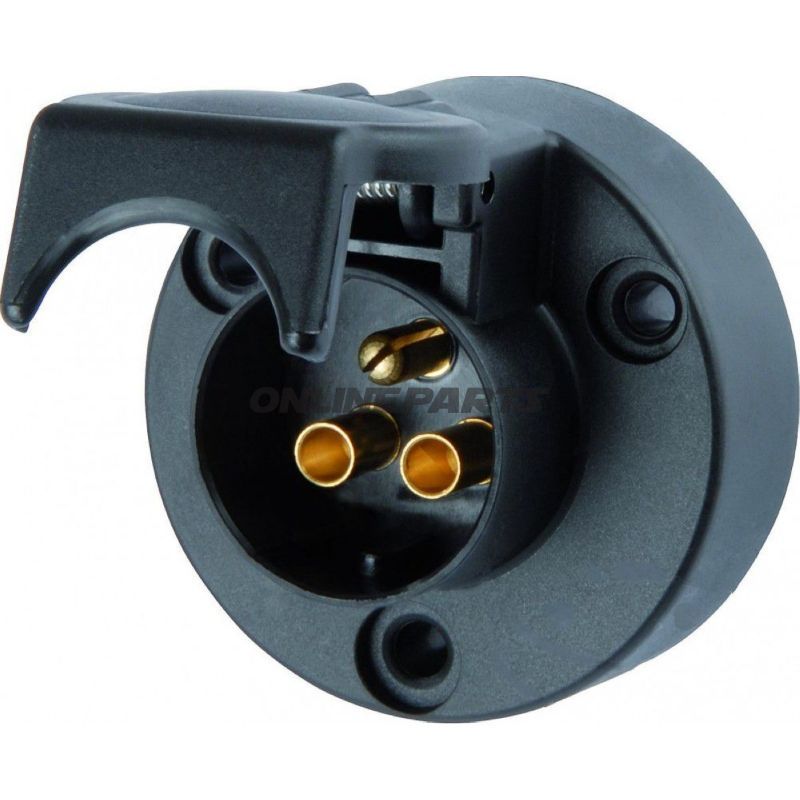

3-polige 24V Steckdose aus Kunststoff für Anhänger (zur Montage mit Schraubanschlüssen)

Diese 3-polige Steckdose ist für Anhänger- und Fahrzeuganwendungen mit 6–24 V Systemen ausgelegt. Das Produkt wird mit einer Dichtung geliefert und ist für die feste Montage mit Schraubanschlüssen konzipiert, wodurch es sich für Werkstattmontage und den Austausch bestehender Steckdosen eignet.

• Funktion: Die Steckdose dient als Strom- und Signalversorgung zwischen ziehendem Fahrzeug und Anhänger. Die dreipolige Ausführung deckt typische Funktionen wie z. B. Rücklicht, Positionslicht und gegebenenfalls einen gemeinsamen Masseanschluss je nach Anwendung ab.
• Spannungsbereich: 6–24 V, was sowohl 12 V- als auch 24 V-Systeme abdeckt.
• Belastbarkeit: Bei 24 V ist die Belastbarkeit mit 16 A bei 1,5 mm² Leiterquerschnitt und 25 A bei 2,5 mm² Leiterquerschnitt angegeben. Die Dauerbelastung ist mit 20 A spezifiziert.
• Montage: Schraubanschlüsse bieten eine robuste elektrische Verbindung und ermöglichen eine servicefreundliche Montage oder einen Austausch im Feld oder in der Werkstatt.

Materialauswahl und Eigenschaften

Das Gehäuse ist aus Kunststoff gefertigt, was im Vergleich zu unbehandelten Metallteilen eine gute Korrosionsbeständigkeit bietet und gleichzeitig das Gewicht reduziert. Das Kunststoffmaterial ist praktisch für Anwendungen, bei denen Staub, Feuchtigkeit und Witterungseinflüsse auftreten, sofern eine korrekte Dichtung und Montage die Abdichtung sicherstellen. Das Produkt wird mit einer Dichtung geliefert, die das Eindringen von Feuchtigkeit bei korrekter Montage reduziert.

Technischer Fokus und Bedienungsanleitung

• Der Anschluss erfolgt über Schraubanschlüsse – achten Sie auf das richtige Anzugsdrehmoment und die passende Leiterquerschnittsgröße, um die angegebene Stromkapazität zu erreichen.
• Bei Installationen in 24 V-Systemen ist der Leiterquerschnitt entsprechend der Belastung zu wählen (1,5 mm² für bis zu 16 A; 2,5 mm² für höhere Belastungen bis zu 25 A bei kurzfristiger Belastung).
• Die Dauerbelastung sollte 20 A nicht überschreiten; berücksichtigen Sie den Stromverbrauch der angeschlossenen Verbraucher und die Sicherheitsanforderungen im Fahrzeug.
• Stellen Sie sicher, dass die Dichtung korrekt angebracht ist und die Montagefläche sauber ist, um die Dichtigkeit langfristig zu erhalten.

Kompatibilität und Anwendungsbereiche

Die Steckdose eignet sich für Anhängersysteme und andere schwerere Fahrzeuganwendungen, bei denen eine robuste Kunststoffdose mit Schraubanschlüssen bevorzugt wird. Sie passt zu Standardinstallationen, bei denen eine 3-polige Verbindung ausreichend ist. Für Anwendungen mit einer höheren Anzahl an Funktionen (z. B. Blinker, Nebelschlussleuchte usw.) sollte eine entsprechende mehrpolige Lösung gewählt werden.

Produktinformationen

• MPN: 146.78.93 — diese Hersteller-/Teilenummernreferenz wird häufig bei Ersatzteilbestellungen verwendet und stellt die korrekte Identifikation der 3-poligen Herth & Buss-Steckdose sicher.
• GTIN: 4026736034849 — globale Artikelnummer, nützlich bei Recherche oder Lagerverwaltung.
• Marke: Nicht explizit angegeben; MPN und GTIN können zur Bestätigung der Kompatibilität in Teile-Datenbanken verwendet werden.

Beim Austausch wird empfohlen zu überprüfen, dass Montagenschrauben, Kabelquerschnitte und Dichtungen für die jeweilige Umgebung geeignet sind und dass die elektrischen Verbindungen nach der ersten Betriebsperiode nachgezogen werden, um eine langfristige Funktion sicherzustellen.
