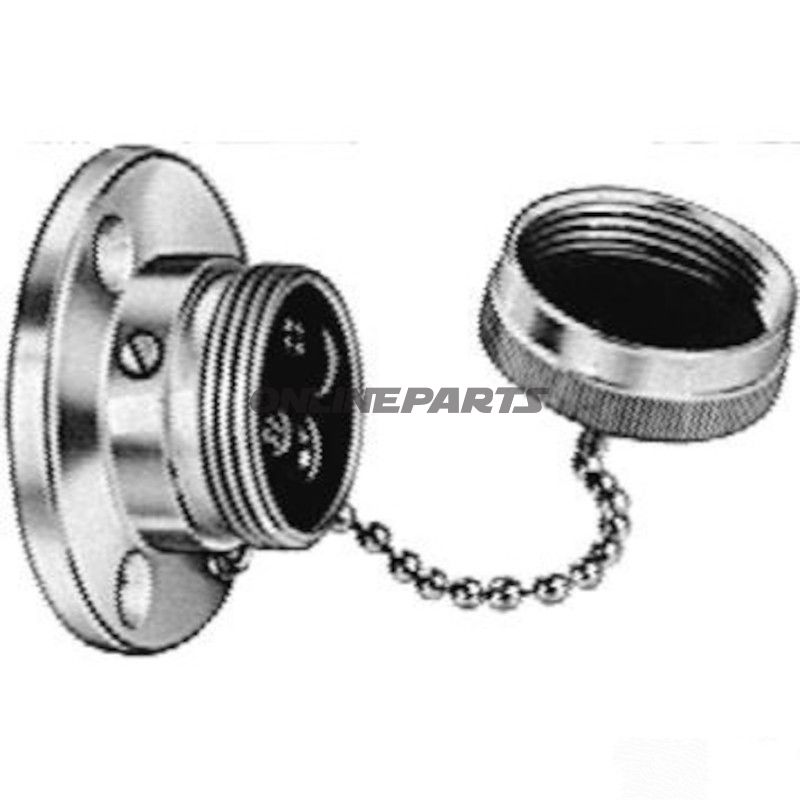

Steckdose 2-Polig M Sr Deckgummidichtung 1468008

2-polige Gummibuchse für M-Spot / Reparaturzwecke

Produkt: 2-polige Buchse (DIN 14 690) aus Gummi für M-Spot/Reparatur. Dieses Produkt von Hella, mit Herstellernummer (MPN) 146.73.80 und GTIN 4082300104561, ist für elektrische Verbindungen in Fahrzeugen und anderen Anwendungen konzipiert, in denen ein kompakter, abgedichteter 2-poliger Kontakt erforderlich ist.

Funktion und Anwendung

• Die Buchse dient als 2-polige Steckverbindung gemäß DIN 14 690 und ist dafür vorgesehen, eine zuverlässige elektrische Verbindung zwischen Kabel und externem Steckkontakt herzustellen.
• Sie eignet sich zur Reparatur oder zum Austausch vorhandener M-Spot-/Münzstift-Typen von Kontakten an Motorrädern, Touring-Ausrüstung und ähnlichen Fahrzeuginstallationen.
• Die Schraubkappe (Form A) ermöglicht das mechanische Abdichten des Kontakts und bietet besseren Schutz gegen Staub und Feuchtigkeit als ein offener Kontakt.

Materialien und Aufbau

• Abdeckung und Gehäuse: Gummi (Deckel mit Gummidichtung) kombiniert mit Leichtmetallkontaktgehäuse, um mechanische Stabilität und eine elastische, schützende Abdichtung zu gewährleisten.
• Kontaktpunkte: 2 Schraubverbindungen aus CuZn (Kupfer-Zink-Legierung), ausgewählt wegen guter elektrischer Leitfähigkeit und mechanischer Festigkeit bei der Verbindung mit Aderendhülsen oder abmantelten Leitern.
• Dichtung: Gummimanschette unter der Schraubkappe sorgt für Abdichtung gegen Eindringen von Schmutz und Feuchtigkeit, solange die Schraubkappe korrekt montiert ist.

Elektrische und mechanische Eigenschaften

• Strombelastbarkeit bei 42 V: 16 A — geeignet für typische 12–42 V-Stromkreise in Motorrädern und Fahrzeuganwendungen, in denen diese Belastung relevant ist.
• Kabel: Passend für Leiterquerschnitte Ø 6–8 mm² (angegeben als geeignet für Klemmen/Schraubverbindungen in dieser Größe).
• Betriebstemperaturbereich: -40 °C bis +100 °C — Materialwahl und Dichtung sind für den Betrieb unter den Temperaturbedingungen ausgelegt, die typischerweise bei Außeneinsätzen in Fahrzeugen auftreten.

Praktische Details und Montagestipps

• Beim Einbau auf korrekte Abisolierung und festen Sitz der Klemme achten, um lose Verbindungen zu vermeiden, die zu Wärmeentwicklung führen können.
• Die Abdichtung wird über die Schraubkappe erreicht; stellen Sie sicher, dass die Schraube ausreichend angezogen ist, ohne zu überdrehen, damit die Gummidichtung intakt bleibt.
• Prüfen Sie die Korrosionsbeständigkeit der Kontaktstellen nach längerer Exposition in küstennahen oder feuchten Umgebungen — CuZn bietet gute Leitfähigkeit, aber unter harten Bedingungen können Kontaktflächen nachbehandelt oder regelmäßig inspiziert werden.

Kompatibilität und Anwendungsbereiche

• Passt als Ersatzteil für Systeme, die DIN 14 690 2-polige Stecker verwenden, und ist besonders relevant für Motorradinstallationen, Anhänger und andere leichte Fahrzeuge.
• Wird typischerweise dort eingesetzt, wo eine kompakte 2-polige Verbindung mit mechanischer Abdeckung und schützender Gummidichtung benötigt wird.

Identifikation: Der Hersteller Hella ist als Marke angegeben; MPN 146.73.80 und GTIN 4082300104561 können zur Überprüfung der Kompatibilität und zur Sicherstellung des korrekten Ersatzteils bei Einkauf oder Wartung verwendet werden.
