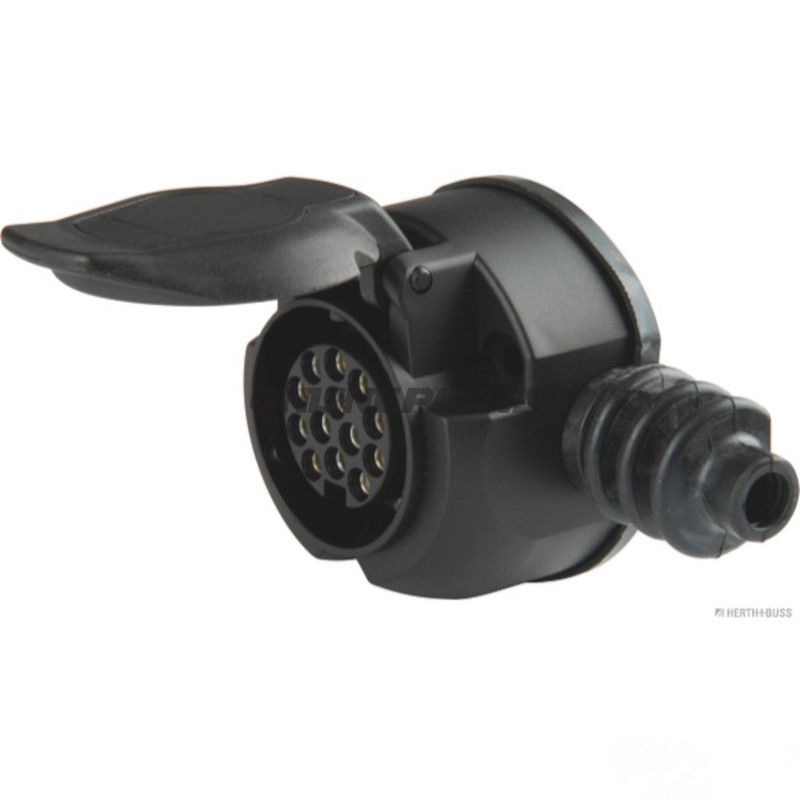

Steckdose 13-Polig 12V Kunststoff

13-polige 12V-Stromdosen aus Kunststoff für Anhänger- und Trailerverbindung

Diese 13-polige Steckdose aus Kunststoff ist für 12 V-Verbindungen zwischen Fahrzeug und Anhänger/Trailer gemäß DIN/ISO 11446 vorgesehen. Das Produkt (GTIN 4026736124779, MPN 146.00.42) ist eine flache Ausführung mit Schraubverbindungen und wird vollständig mit Dichtung und Anschlussleitung geliefert. Sie ist mit einer Kupfer-Tin-(Zink) Elektrolyt-Oberfläche versehen, die gute elektrische Leitfähigkeit und Korrosionsbeständigkeit in den Kontaktflächen bietet.

Funktion und Anwendung

• Zweck: Gewährleistung der elektrischen Verbindung von Beleuchtung, Signalen und zusätzlichen Funktionen zwischen Auto und Anhänger gemäß dem 13-poligen Standard.
• Eingebaute Funktionen: Ausgestattet mit Umschalter (Wechsler) und Mikroschalter sowie Ausgang rechtsseitig platziert, was eine automatische Kopplung von z. B. Rückleuchten oder Servofunktionen wie Abschaltung von Nebelscheinwerfern ermöglicht.
• Montage: Für Fastsmontage mit Schraubverbindungen geeignet gemäß DIN/ISO 11446.

Materialien und elektrische Eigenschaften

• Gehäuse: Robustes Kunststoffgehäuse, das Witterungsbedingungen und Vibrationen standhält, wie sie beim Trailer-Einsatz typisch sind.
• Kontaktflächen: Kupferlegierte Oberfläche (Kupfer-Tin-(Zink) Elektrolyt) zur verbesserten elektrischen Kontaktqualität und reduzierten Oxidation.
• Dichtung: Wird mit einer Dichtung geliefert, die eine dichte Verbindung zwischen Steckdose und Montagefläche sicherstellt und das Eindringen von Feuchtigkeit und Schmutz begrenzt.
• Belastbarkeit: 25 A bei 12 V für Leiterquerschnitte 2,5 mm² und 16 A bei 12 V für 1,5 mm² — relevant bei der Dimensionierung von Leitungen und Sicherungen.

Technische und praktische Details

• Polanzahl: 13 Pole, ausgeführt nach dem gängigen 13-poligen Standard für moderne Anhänger-Verbindungen.
• Spannung: 12 V System.
• Montage: Schraubmontage, Zugang hinter der Verkleidung erforderlich für korrekte Befestigung und Anschluss.
• Zusatz: Wird mit Anschlussleitung und integrierter Mikroschaltung geliefert, was die Installation von Signalfreigaben oder das Abschalten bestimmter Funktionen erleichtert.

Kompatibilität und Anwendungsbereiche

• Geeignet für Autos, Transporter und Fahrzeuge, die einen 13-poligen Trailerstecker gemäß DIN/ISO 11446 verbinden müssen.
• Passend für Anwendungen, bei denen eine flache Ausführung gegenüber runden oder integrierten Varianten bevorzugt wird, z. B. bei flachen Montagflächen.

Produktidentifikation: GTIN 4026736124779 und Hersteller-/Teilenbezeichnung MPN 146.00.42 sind in dieser Bauteilbeschreibung enthalten, um Werkstatt- und Ersatzteilverwaltung zu erleichtern. Es gibt keine Brandangaben in den gelieferten Daten; MPN kann bei Bestellung oder Suche in Ersatzteilkatalogen verwendet werden.

Hinweis: Die Beschreibung richtet sich an Mechaniker sowie erfahrene Motorradenthusiasten/Techniker und konzentriert sich auf Funktion, Materialien und elektrische Grenzwerte. Sorgen Sie für korrekte Sicherungs- und Kabeldimensionierung bei der Installation.
