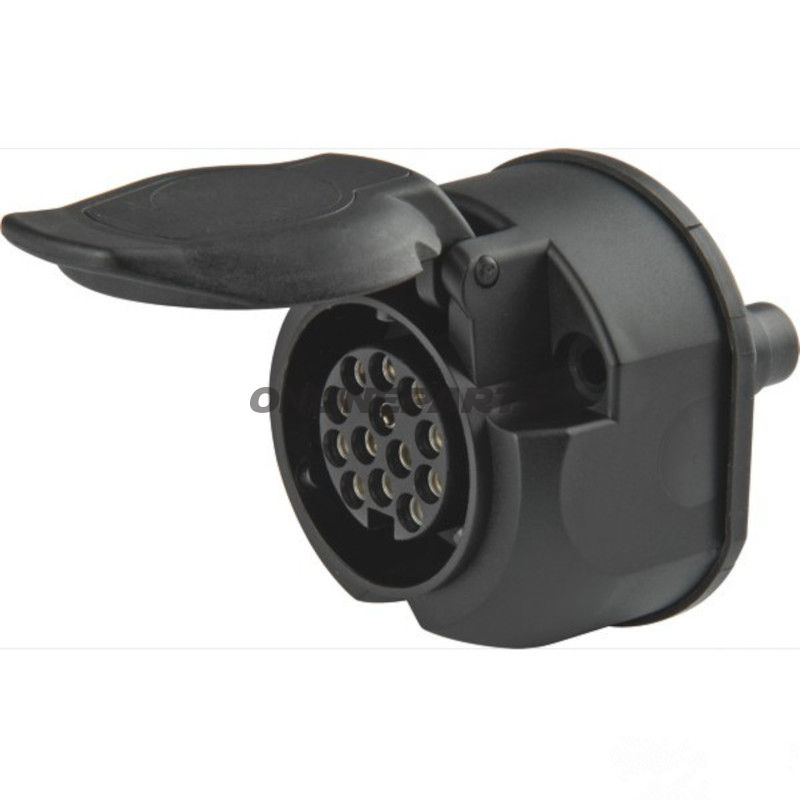

Steckdose 13-polig 12V ID mit Nebelschlussleuchte Abschaltkontakt + Gummidichtung

13-polige 12 V Steckdose für Anhänger mit Nebelscheinwerferkontakt und Gummidichtung

Produktübersicht: Diese 13-polige Steckdose in flacher Form ist vorgesehen für den Anschluss von Anhänger- und Trailer-Kabelsätzen gemäß ISO 11446-Standard. Sie enthält einen integrierten Mikroschalter, der die Nebelscheinwerfer am Anhänger unterbricht, sowie eine Gummidichtung für eine dichte Abdichtung gegen Wasser und Schmutz. MPN: 146.00.47. GTIN: 4026736102418.

Funktion und Anwendung:

• Stellt eine elektrische Verbindung zwischen dem Kabelsatz des Fahrzeugs und dem Anhängersystem über 13 Pole gemäß ISO 11446 her.
• Der Mikroschalter unterbricht automatisch die Nebelscheinwerfer am Anhänger, wenn der entsprechende Stromkreis des Fahrzeugs aktiviert oder abgeklemmt wird, was eine korrekte Funktion ohne manuelles Nachstellen sicherstellt.
• Flache Form macht sie geeignet für Standard-Anhängerkupplungen, bei denen Platz und Einbauabmessungen eine geringe Profilhöhe erfordern.

Materialien und konstruktive Eigenschaften:

• Gehäuse: Hartplastik, das mechanische Stabilität und guten elektrischen Schutz bei normalem Betrieb bietet.
• Kontakte: kupferbeschichtet mit Zinn (Kupfer-Zinn-Elektrolyt) für verbesserte Leitfähigkeit und Korrosionsschutz bei steckverbindungen.
• Gummidichtung: flexible Dichtung zum Widerstehen gegen Feuchtigkeit und Schmutz bei Outdoor-Einsatz.
• Montage: Schraubverbindung für festen und servicefreundlichen Einbau.

Elektrische Daten und Kapazität:

• Spannung: 12 V, ausgelegt für gewöhnliche Pkw- und Leichtfahrzeuginstallationen.
• Tragfähigkeit bei 12 V: 16 A bei 1,5 mm² Leitung und 25 A bei 2,5 mm² Leitung — verwenden Sie diese Werte bei der Wahl der Drahtdimension und Sicherungsschutz.

Kompatibilität und Installationsüberlegungen:

• Nach ISO 11446 konstruiert, was Kompatibilität mit standardisierten 13-poligen Anhängerstöpseln moderner Fahrzeuge und Anhänger sicherstellt.
• Prüfen Sie Einbauabmessungen und Montagetype vor dem Austausch — die Schraubverbindung erfordert Zugang hinter der Montagefläche für eine korrekte Festspannung.
• Die Gummidichtung muss korrekt sitzen, um die angegebenen Dichtwerte zu erreichen; bei wiederholter Montage/Demontage sollte die Dichtung auf Beschädigungen geprüft werden.

Technische Vorteile und praktische Hinweise:

• Integrierter Schalter für die Nebelscheinwerfer reduziert den Bedarf an zusätzlicher Kabelführung oder externen Relais bei korrekter Anwendung.
• Zinnbeschichtung auf den Kontaktflächen reduziert das Risiko der Oxidation unter normalen Bedingungen und gewährleistet eine niedrige Übergangswiderstand bei korrekter Verbindung.
• Das Kunststoffmaterial hält das Gewicht niedrig und bietet gute Beständigkeit gegen Vibrationen, vermeiden Sie jedoch direkten Kontakt mit Lösungsmitteln oder starker mechanischer Einwirkung beim Montageprozess.

Identifikation: Das Produkt ist mit MPN 146.00.47 und GTIN 4026736102418 angegeben, was zur Verifizierung der Kompatibilität und der Lagerverwaltung in der Werkstatt verwendet werden kann.

Hinweis: Diese Beschreibung richtet sich an professionelle Anwender — Monteure und Motorradfahrer/Eigentümer von leichten Anhängern — die Kenntnisse über elektrische Systeme und Montagepraxis besitzen. Überprüfen Sie stets das elektrische Diagramm des Fahrzeugs und die geltenden Vorschriften bei der Installation.
