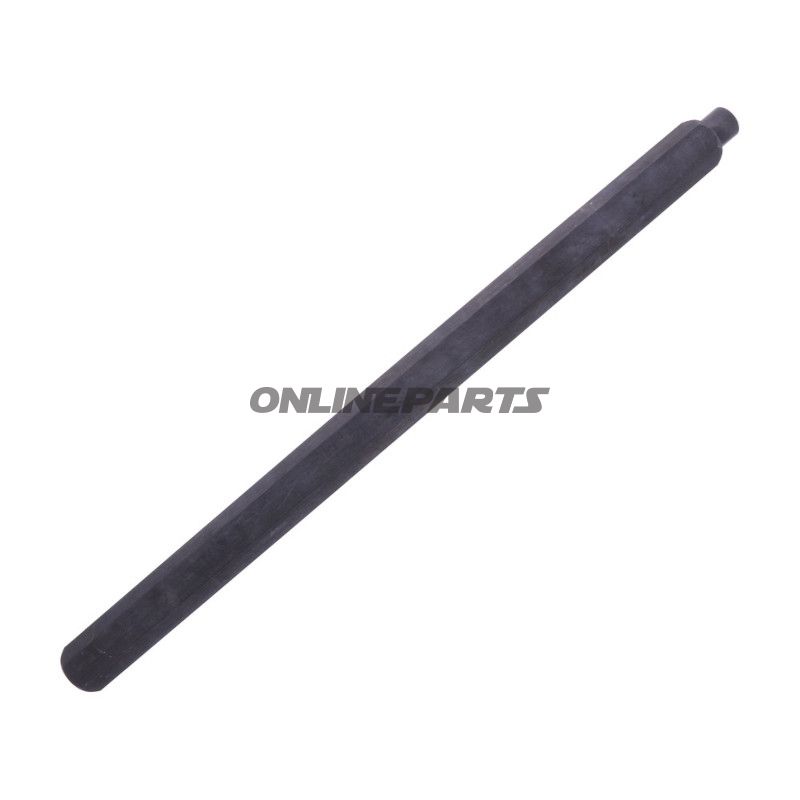

Stange 6 Kant Montagekopf JMP FIX Auto

Sechseckiger Montierungsstang zum JMP FIX Auto Montierungshead

Produkt: Sechsseitige Montierungsstang zum Befestigen des JMP FIX Auto Montierungsheads. Geliefert als originales JMP-Ersatzteil (JMP Original-Teilenummer J03001015899) und registriert unter der Herstellernummer MPN 677.11.36.

Funktion

• Die Stange fungiert als Verbindung- und Drehungselement zwischen dem Kopf der Montierungseinheit und der Maschine/Adaptermontage. Sie überträgt das Drehmoment und sorgt für die korrekte Positionierung des Montierungsheads während des Betriebs.
• Ausgelegt für den Einsatz mit automatischen Typen von Montierungsgeräten (JMP FIX Auto), wobei das sechseckige Profil eine Verriegelung und Drehmomentübertragung ohne Spiel ermöglicht.

Material und Bauweise

• Die Stange besteht aus robustem Metall (typischerweise gehärteter Stahl oder Legierung) und ist dimensioniert, um die punktuellen und Torsionskräfte zu widerstehen, die beim normalen Betrieb von Montierungsgeräten auftreten. Die Materialauswahl ist auf langzeitige mechanische Belastung und wiederholte Belastungszyklen ausgelegt.
• Das Sechseckprofil wird präzisionsbearbeitet, um Spiel zwischen Stange und innerem Sechskant am Montierungshead zu minimieren, wodurch Verschleiß reduziert und Wiederholbarkeit bei wiederholtem Ein- und Ausbau erhöht wird.
• Oberflächenbehandlung ist auf industrielle Werkstatttemperaturen hin angepasst für Korrosionsbeständigkeit und Verschleißfestigkeit (typischerweise Wärmebehandlung oder Oberflächenbehandlung). Dadurch wird eine längere Nutzungsdauer und eine stabile Passung gewährleistet.

Dimensionen und mechanische Maße

• Länge: 710 mm — bietet großen Aktionsradius für Montagesysteme und Freigang bei größeren Rädern/Maschinen.
• Sechskantmaß (Durchmesserquerschnitt): 42 mm — Standard-Sechskantprofil für diesen Typ JMP-Montierungshead zur sicheren Momentübertragung.
• Ø Spigot: 29 mm — Spigot-Durchmesser für Passung in zentrierendem Griff/Adapter.

Kompatibilität

• Primär ausgelegt für JMP FIX Auto Mont heads und Ausrüstung derselben Produktreihe. Als Originalteil von JMP (J03001015899) passt es zu den Toleranzen des Herstellers und gewährleistet eine korrekte Funktion ohne Modifikationen.
• Kann in einigen Fällen mit anderen Systemen mit vergleichbarem Sechskantprofil und Spigot-Abmessungen verwendet werden, aber die Kompatibilität sollte im Hinblick auf Zielsetzungen und Toleranzen des spezifischen Montierungsheads geprüft werden.

Vorteile für Mechaniker und Werkstätten

• Robustes, präzisionsgefertigtes Sechseckprofil, das Spiel und ungleichmäßige Belastung am Montierungshead reduziert.
• Länge und Spigot-Abmessungen sind auf professionelle Montieraufgaben abgestimmt, bei denen Reichweite und Zentrierungsgenauigkeit wichtig sind.
• Als OEM-Teil von JMP (MPN 677.11.36) wird gleichbleibende Qualität und dokumentierte Passform im Vergleich zu ungeprüften Drittteilen sichergestellt.

Identifikation

• Marke: JMP — Originalhersteller von Montierungszubehör.
• MPN: 677.11.36 (JMP Original-Teil J03001015899).
• GTIN: Nicht angegeben für dieses Produkt.

Hinweise bei Montage und Wartung

• Prüfen Sie Passung sowohl am Sechskantprofil als auch am Spigot vor dem Betrieb, um konzentrierte Belastungen zu vermeiden.
• Bei hoher Belastung regelmäßige Inspektion auf Verschleiß, insbesondere am Sechskantprofil und am Spigot-Ende.
• Bei sichtbaren Verformungen, größeren Kratzern oder Rissen ersetzen, um eine sichere Funktion der Montagemaschine aufrechtzuerhalten.

Kontakten Sie die technische Dokumentation des Herstellers oder Ihren Lieferanten, falls spezifische Toleranzen oder Materialdaten für Zertifikate und Sicherheitsdokumentationen benötigt werden.
