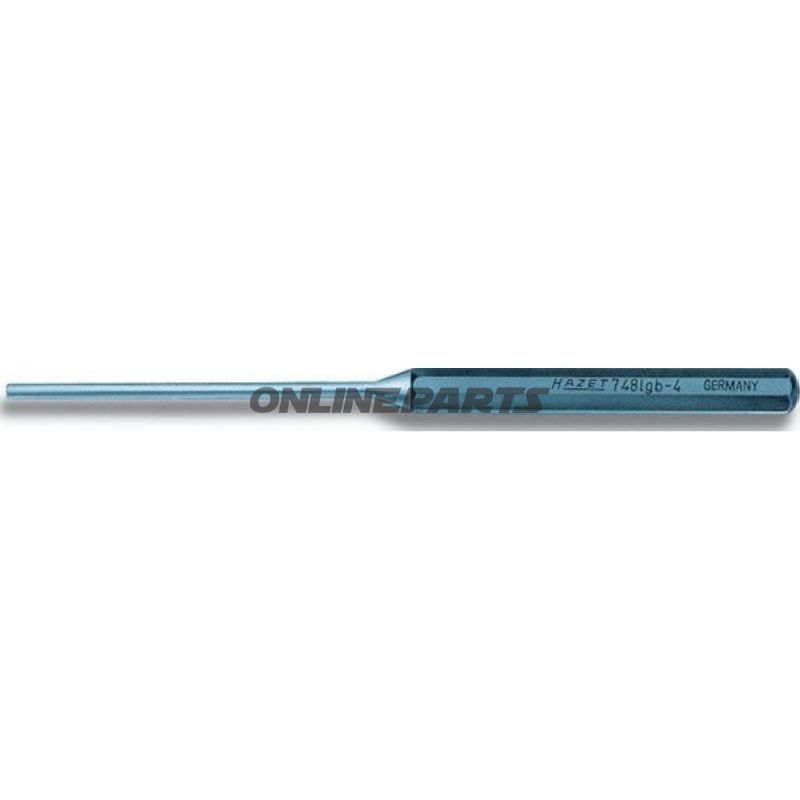

Splinttreiber 6X180

Splintgetrieben / Splintentreiber 6 x 180 mm zum Ausgleichen von Splinten

Produkt: Pin Punch 6X180 von Hazet (MPN: 607.63.19, GTIN: 4000896029976). Dies ist eine Langversion eines splintgetriebenen Werkzeugs (Splintentreiber), das für das präzise Ausstoßen von Splinten, Nieten und ähnlichen Verbindungen an Motorradkomponenten und anderen mechanischen Baugruppen entwickelt wurde.

Funktion und Anwendung

• Hauptfunktion ist das Drücken oder Herausschlagen von Splinten, Nieten und Stiften aus Lochverbindungen, ohne benachbarte Oberflächen zu beschädigen.
• Lange Ausführung (180 mm) bietet Reichweite in eingebauten Konstruktionen und bessere Handhabung bei Arbeiten in tiefen oder engen Bereichen, wie sie häufig bei Motorradbauf, Radnaben und Getrieben auftreten.
• Achtkantiger Schaft verhindert, dass das Werkzeug vom Arbeitsbereich rollt, und sorgt für eine stabile Greiffläche beim Einsatz von Schraubstöcken oder Klemmen.

Material und Wärmebehandlung

• Hergestellt aus Chrom-Vanadium-Stahl, einem legierten Werkzeugstahl mit gutem Festigkeits- und Verformungsvermögen, geeignet für Schlagbelastung.
• Das Werkzeug ist luftgehärtet (air cured), was eine harte und verschleißfeste Spitze bei gleichzeitig verbleibender Duktilität des Schafts ermöglicht, um das Bruchrisiko bei wiederholten Schlägen zu reduzieren.
• Die Oberfläche ist matt schwarz, was Glanz reduziert und vor Korrosion in üblichen Werkstattumgebungen schützen kann.

Abmessungen und Gewicht

• Gesamtlänge: 180,0 mm
• Schaft- / sechseckige Maße: 12,0 mm (bietet stabile Montage in Schraubstöcken oder Halterungen)
• Spitzendurchmesser: 6,0 mm — für den Einsatz mit Splinten und Stiften um diese Dimension
• Gewicht: ca. 116 g

Konstruktionshinweise

• Form C gemäß DIN 6450 bedeutet eine Langausführung mit spezifischen Toleranzen für Spitze und Schaft, ausgelegt auf Präzision und Wiederholgenauigkeit.
• Der Achteck-Schaft ermöglicht eine bessere Verankerung in Werkzeughaltern und verhindert ungewollte Rotation beim Hammervorgang.
• Der Spitzendurchmesser von 6,0 mm passt zu typischen Stiften und Splinten an Fahrzeugen, aber eine Überprüfung der Bauteilabmessungen vor dem Einsatz wird empfohlen, um Verformungen zu vermeiden.

Kompatibilität und Anwendungstipps

• Eignet sich für Mechaniker und Motorradbesitzer, die mit Radlagern, Clips, Splinten in Brems- und Federungsbauteilen sowie anderen Stiftverbindungen arbeiten.
• Verwenden Sie geeignetes Schlagwerkzeug (Hämmer mit Maschinenbau- oder Ball-Peen-Kopf) und vermeiden Sie stark überdimensionierte Schläge, die die Splinte verformen oder die Spitze beschädigen könnten.
• Bei Aufgaben mit sehr harten Stiften kann die Kontrolle der Härteverhältnisse relevant sein; bei wiederholtem Gebrauch wird die Inspektion der Spitze auf Schlagspuren und notwendige Entgratung empfohlen.

Identifikation und Hersteller

Dieses Werkzeug wird von Hazet vermarktet und unter der Herstellernummer 607.63.19 geführt. GTIN 4000896029976 kann für eindeutige Identifikation in Lagerverwaltung und Beschaffungssystemen verwendet werden.

Hinweis: Die Informationen folgen DIN 6450, Form C, aber einzelne Abmessungen können außerhalb der Standardserie liegen, wie vom Hersteller angegeben; überprüfen Sie die Maße vor speziellen Anwendungen.
