Spiralschlauch Pu 12X8 7.5 Mmit Kupplung Und Nippel

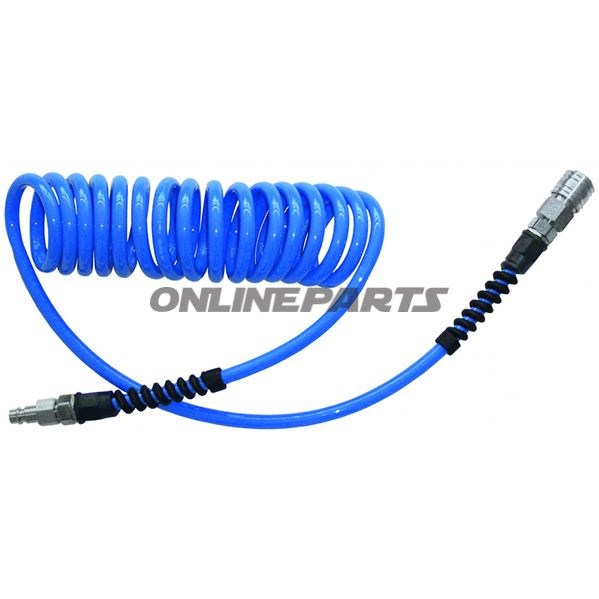

Spiralluftschlauch aus Polyurethan (PU) für Werkstattgebrauch — 12×8 mm, 7,5 m mit Kupplung und Stecker

Dieser Druckluftschlauch von EWO (GTIN: 4030875158861, MPN: 656.02.21) ist ein spiralgeformter PU-Schlauch, der fertig montiert mit Messingkupplung (MS) und Stecker (DN 7,2) geliefert wird. Das Produkt wurde für Werkstatt- und industrielle Druckluftanwendungen entwickelt, bei denen Flexibilität, geringes Gewicht und kontinuierlicher Luftdurchsatz wichtige Anforderungen sind.

Funktion und Anwendung

• Zweck: Transport von Druckluft zwischen Kompressor und Handwerkzeugen oder Maschinen. Die Spiralform macht den Schlauch im entspannten Zustand kompakt und ermöglicht Reichweite beim Ausziehen.
• Anschluss: Wird mit montierter Kupplung und Stecker geliefert für schnelles Ein- und Abkoppeln ohne zusätzliches Werkzeug.
• Arbeitsumgebung: Geeignet für Werkstätten, Montagelinien und mobile Arbeitsplätze, an denen der Schlauch häufig bewegt und wiederverwendet wird.

Materialien und Konstruktion

• Material: Polyurethan (PU). PU bietet hohe Flexibilität, gute Abriebfestigkeit und geringe Reibung im Vergleich zu vielen Polyamid-Schläuchen.
• Kupplungen: Messing (MS) für Korrosionsbeständigkeit und gute Abdichtung bei wiederholtem Ein- und Abkoppeln.
• Konstruktionseigenschaften: Drehbare Schraubverbindung und integrierter Knickschutz verringern Belastungen bei Winkelanschlüssen und verhindern Ausfälle durch Knicke.
• Oberfläche: Weiche Oberfläche reduziert das Risiko, empfindliche Teile bei Berührung zu verkratzen.

Technische Daten

• Innendurchmesser: 8 mm
• Außendurchmesser: 12 mm
• Ausziehbare Länge: 7,5 m (volle Dehnlänge der Spirale)
• Max. Arbeitsbereich beim Ausziehen: Bis etwa 60 % der Dehnlänge, abhängig von der Installation
• Spiraldurchmesser: Ca. 80 mm
• Max. Betriebsdruck: 8 bar bei bis zu 50 °C
• Betriebstemperatur: -40 °C bis +85 °C
• Farbe: Blau

Praktische Vorteile und Einschränkungen

• Das spiralgeformte PU-Profil macht den Schlauch leicht handhabbar und platzsparend im aufgewickelten Zustand.
• Keine Querschnittsverengungen gewährleisten gleichmäßigen Luftdurchsatz und minimalen Druckverlust unter Last.
• Das PU-Material hat geringeren Verschleiß als manche Alternativen und verträgt wiederholte Biegungen, aber wie bei allen flexiblen Schläuchen sollten scharfe Kanten und Chemikalien vermieden werden, um die Lebensdauer zu verlängern.
• Maximaler Arbeitsdruck und Temperaturgrenzen sollten eingehalten werden, um Materialermüdung oder Bauteilversagen zu vermeiden.

Kompatibilität und Installation

Der Schlauch ist kompatibel mit Standard-7,2/DM-Kupplungen und gängigen Werkzeugadaptern, die in Auto- und Industriewerkstätten verwendet werden. Bei der Installation sollte eine korrekte Sitzposition der Kupplungen sichergestellt und übermäßiges Dehnen an Abzweigungen oder scharfen Winkeln vermieden werden. Die drehbare Kupplung reduziert das Drehmoment an Befestigungspunkten.

Identifikation und Herstellerinformationen

Das Produkt wird unter der Marke EWO vermarktet und kann mit GTIN 4030875158861 und Herstellernummer (MPN) 656.02.21 identifiziert werden. Die Angaben können zur Bestellung, Ersatzteilidentifikation und zur Sicherstellung der Kompatibilität mit bestehenden Systemen verwendet werden.
