Spindellager für Consul H300 / H327 / H354 – obere / untere Position
Produktübersicht: Dieses Spindellager, benannt nach der Herstellerreferenz MPN 652.03.79, ist eine Ersatzteilkomponente für die Spindel- bzw. Steuerachsen der Consul-Modelle H300, H327 und H354, verwendet als oberes oderunteres Lager in Spindel-/Lenkachsen-Baugruppen.
Funktion: Das Spindellager sorgt für eine gesteuerte Verbindung zwischen Spindel und Chassis-Bauteilen, trägt sowohl radiale als auch geringere Achsbelastungen und ermöglicht gleichzeitig eine freie Rotation. Das Lager wird verwendet, um Spiel und Geometrie in der Spindelbaugruppe beizubehalten, Reibung zu reduzieren und eine gleichmäßige Bewegung während Schwingungen und Belastung sicherzustellen.

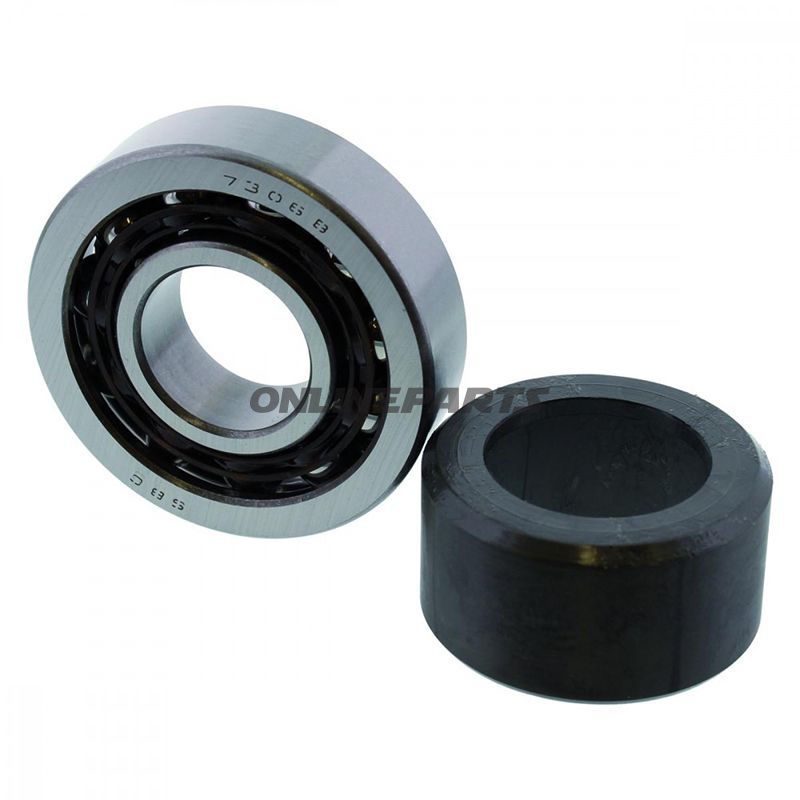

- Typ: Stahllager mit eingegossenem Kunststoffbuchseneinsatz (Kombination aus Metallhülse und Kunststoffeinsatz)
- Platzierung: Geeignet für sowohl obere als auch untere Montage in den Consul-Spindeln H300, H327 und H354
- MPN: 652.03.79 (einzugeben, wo die Ersatzteilnummer zur Identifikation verwendet wird)
Materialien und Konstruktion: Die Lagereinheit besteht aus einem äußeren Stahlgehäuse mit einem inneren Kunststoffbuchsen. Das Stahlgehäuse sorgt für die notwendige Formstabilität und Tragfähigkeit, während die Kunststoffbuchse den Kontakt Metall-zu-Metall reduziert, Reibung verringert und Geräusche dämpft. Diese Kombination ist typisch für Spindellager, bei denen Anforderungen an Verschleißfestigkeit und korrekte Passform in Karosserie-/Fahrwerk-Baugruppen Vorrang vor maximaler Komplexität haben. Die Materialwahl bedeutet auch, dass das Lager minimale Wartung erfordert im Vergleich zu reinen Metallsitzen, aber korrekte Montage und ggf. Schmierung gemäß dem Wartungsleitfaden des Fahrzeugs sind wichtig für eine lange Lebensdauer.
Maße und Abmessungen: Die angegebenen Maße sind entscheidend beim Austausch, um eine korrekte Passform sicherzustellen:
- Lagerinnenmaß (Innendurchmesser): 30 mm
- Lageraußendurchmesser (Äußeres Gehäuse): 72 mm
- Höhe der Buchse (erste Angabe): 19 mm
- Innendurchmesser der Buchse: 35 mm
- Außendurchmesser der Sitzfläche der Buchse: 55 mm
- Höhe der Büsche (zweite Angabe): 28 mm
Kompatibilität und Montage: Die Abmessungen entsprechen den Original-Spindelgeometrien für Consul H300, H327 und H354. Beim Austausch sollten Sie sowohl die Achssichtlöcher als auch die Sitzflächen des Chassis auf Verschleiß oder Verformung vor der Pressbearbeitung überprüfen. Verwenden Sie geeignetes Presswerkzeug, um Beschädigungen des Stahlgehäuses oder der Kunststoffbuchse zu vermeiden. Wenn die Buchse eingepresst wird, gewährleisten Sie gleichmäßige Kraftverteilung und vermeiden Sie Zwang, der die Kunststoffeinlage verformen könnte.
Technische Vorteile und Hinweise:
- Das Stahlgehäuse sorgt für eine stabile Montage und widersteht radikalen Kräften vom Radaufhängung.
- Die Kunststoffbuchse reduziert Reibung und fungiert als schall- und vibrationsdämpfendes Glied.
- Eine einfache Geometrie erleichtert die Funktionsprüfung visuell bei der Inspektion; prüfen Sie auf Risse im Kunststoff, Rost am Gehäuse und ungleichmäßigen Verschleiß vor der Montage.
- MPN 652.03.79 erleichtert das Auffinden des richtigen Ersatzteils beim Bestellen oder beim Vergleich mit den Herstellerinformationen.
Praktische Hinweise für den Mechaniker: Messen Sie das vorhandene Lager genau aus und vergleichen Sie alle Durchmesser und Höhen vor dem Kauf. Säubern Sie Sitzflächen gründlich und verwenden Sie ggf. passende Press- / Wärmetechniken. Nach der Montage sollten Führung und Spiel des Lagers durch statische und dynamische Tests überprüft werden, um eine korrekte Funktion und Sicherheit zu gewährleisten.
