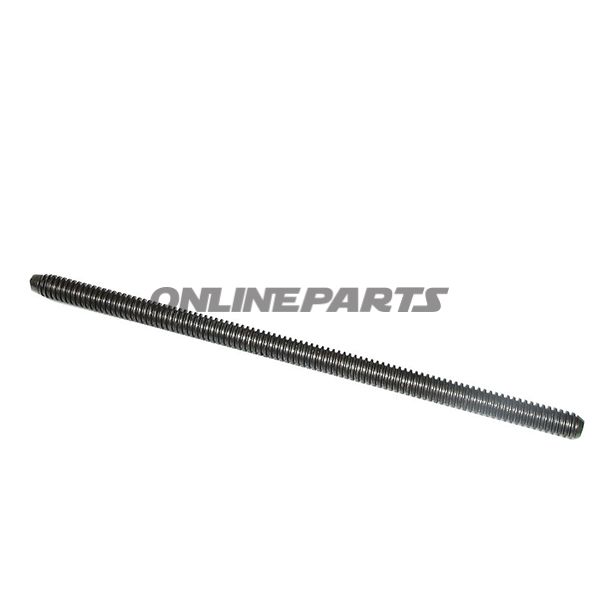

Trapezspindel TRAPEZGEW M14 x 3 – trapezförmige Schraube für lineare Bewegung
Produkt: Trapezspindel TRAPEZGEW M14 x 3 (Trapezgewindespindel K 67-03) von SSW Schmack. GTIN: 4260041794900. Hersteller-Artikelnr. (MPN): 617.01.48.
Diese Trapezspindel ist für mechanische Antriebs- und Führungsanwendungen vorgesehen, bei denen eine robuste und reproduzierbare lineare Bewegung erforderlich ist. Die Spindel wird typischerweise im Maschinenbau, in justierbaren Haltern, Hebemechanismen und Reparaturaufgaben eingesetzt, wo die Geometrie des Trapezgewindes eine größere Kontaktfläche und eine längere Lebensdauer als herkömmliche metrische Rundgewinde bietet.
- Gewindetyp: Trapezgewinde Tr 14 x 3 (Die Angabe M14 x 3 im Titel bezieht sich auf die Nominalmaße des Trapezgewindes).
- Länge: 330 mm Gesamtlänge.
- Modell: K 67-03, angegeben in der Herstellerbeschreibung.
- Hersteller: SSW Schmack – ein bekannter Name für Präzisionsspindeln und Trapezgewindekomponenten.
Funktion und Anwendung
Die Trapezspindel wandelt Rotationsbewegung in lineare Bewegung mit guter Tragfläche und mäßiger Reibung um. Die Konstruktion eignet sich für Anwendungen, in denen Tragfähigkeit und Verschleißfestigkeit wichtiger sind als hohe Geschwindigkeit oder geringe Reibung (für Letzteres werden oft Kugelspindeln verwendet). Die trapezförmige Profilgebung ermöglicht eine größere Kontaktfläche zwischen Muttern- und Spindel, was lokale Belastungen reduziert und stabile Positionierung unter Belastung bietet.
Werkstoffauswahl und Eigenschaften
Das Spindelmaterial wird aufgrund mechanischer Festigkeit und Verschleißbeständigkeit gewählt (SSW Schmack liefert typischerweise gehärtete oder wärmebehandelte Stahlspindeln für diese Anwendungen). Oberflächenbehandlung kann je nach Lieferausführung variieren (Schwarzoxid, Brünierung oder Nickel/Galvanik-Beschichtung werden oft für Korrosionsschutz und reduzierten Verschleiß eingesetzt). Die Trapezprofil wird präzise gefertigt, um passend Spiel in Zusammenarbeit mit geeigneter Mutter und Montagebedingungen sicherzustellen.
Kompatibilität und Montage
Bitte wählen Sie eine Mutter, die für TR 14 x 3 Gewindeprofil konstruiert ist und zur Genauigkeitsklasse der Spindel passt. Montagehinweise umfassen korrekte axiale Unterstützung, passende Lager zur Aufnahme radialer und axialer Lasten sowie ggf. Schmierung oder Abdichtung abhängig von der Betriebsumgebung. Für Anwendungen mit wiederholten Bewegungen wird empfohlen, Toleranzen und Rückführungslöser zwischen Spindel und Mutter zu überprüfen.
Technische Vorteile
- Hohe Kontaktfläche pro Gewindegang, verteilt Belastungen und vermindert Punktlasten.
- Geeignet für schwere oder langsam bewegende Lasten, bei denen präzise Positionierung erforderlich ist.
- Robuste Geometrie, weniger anfällig für Verformung unter Axialbelastung im Vergleich zu Rundgewinden.
Praktische Hinweise
Überprüfen Sie stets GTIN 4260041794900 und MPN 617.01.48 in Bezug auf Ihre Bestellreferenz, um die korrekte Variante sicherzustellen. Beim Austausch einer bestehenden Spindel vergleichen Sie Gesamtlänge (330 mm), Gewindebeginn und eventuelle nicht-gewindete Endstücke oder Flansche, da diese zwischen verschiedenen Lieferantenversionen variieren können.
Wenn Sie weitere technische Daten wie Toleranzen, Wärmebehandlung, Oberflächenfinish oder empfohlene Muttertypen benötigen, können diese oft von SSW Schmack oder den technischen Unterlagen zur jeweiligen MPN bereitgestellt werden.
