Spiegel vorn V2300 JB EAK0320J33A

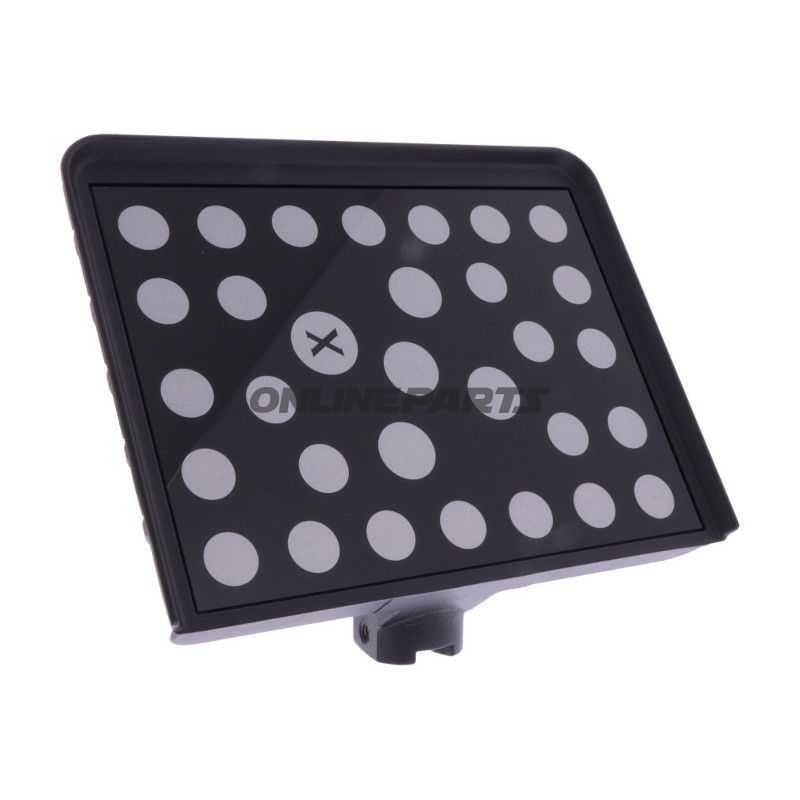

Reflektor/Spiegel für vorne – John Bean V2300 Radvermessungsgerät (EAK0320J33A)

Dieses Produkt ist ein Front-Reflektor-Spiegel, der für die Verwendung mit dem John Bean V2300 Radvermessungsgerät vorgesehen ist. Der Spiegel dient als Mess- und Referenzfläche im Frontmodul des Aligners, um korrekte optische Messwerte bei der Achs- und Fahrzeugjustierung sicherzustellen.

Funktion

• Reflektiert und reproduziert die optischen Signale der Sensoren des Aligners, sodass das System die Radwinkel präzise bestimmen kann.
• Wird vorne an der V2300-Einheit platziert und fungiert als dimensionierte Referenzfläche für die Messalgorithmen des Aligners.
• Entworfen, um eine stabile und reproduzierbare Reflektion in Werkstattumgebungen zu ermöglichen, in denen korrekte Einstellungen erforderlich sind.

Material und Aufbau

• Der Reflektor ist mit einer spiegelnden Oberfläch e für optische Anwendungen hergestellt; die dahinterliegende Platte und der Kantenschutz sind aus einem festen, formstabilen Material gefertigt, um üblichen Werkstattbelastungen standzuhalten.
• Die Oberflächenmaterialwahl zielt darauf ab, eine gleichmäßige Reflektion ohne signifikante Verzeichnung zu liefern, und der Rand ist so dimensioniert, dass er sicher in der Vorderseite des V2300 montiert werden kann.
• Die Materialwahl priorisiert Formstabilität und Haltbarkeit gegenüber dekorativer Optik, sodass die Leistung des Spiegels über die Zeit bei normaler Nutzung erhalten bleibt.

Technische Abmessungen

• Breite: 225 mm
• Höhe: 175 mm

Kompatibilität und Originalität

• Als Originalteil für den John Bean V2300 Radvermessungsgerät produziert. Originalreferenz: EAK0320J33A.
• Modellnummer/Herstellerkodex (MPN) wird als 678.00.77 angegeben, was bei Identifikation bei Bestellung oder Ersatzteilrecherche genutzt werden kann.
• GTIN 8054081176170 ist mit diesem spezifischen Gerät verknüpft, was die eindeutige Identifikation in Liefer- und Ersatzteilssystemen erleichtert.

Praktische Hinweise für Mechaniker

• Beim Austausch: Stellen Sie sicher, dass die Oberfläche frei von Kratzern, Schmutz und Fingerabdrücken ist, da diese die Messungen des Aligners beeinflussen können.
• Montage erfolgt im Frontmodul des Aligners; befolgen Sie die Montageanweisungen von John Bean für korrekte Positionierung und Befestigung.
• Überprüfen Sie die Ebenheit des Spiegels, wenn Messabweichungen bestehen. Ein beschädigter oder verformter Reflektor kann ungenaue Messwerte liefern.

Identifikation

• Originalteilname/Referenz: EAK0320J33A (John Bean).
• MPN: 678.00.77.
• GTIN: 8054081176170.

Diese Beschreibung deckt Funktion, Materialwahl, Abmessungen und Kompatibilität des Reflektor-Spiegels für den John Bean V2300 Radvermessungsgerät ab. Verwenden Sie GTIN oder MPN bei Bestellungen, um das korrekte Teil sicherzustellen.
