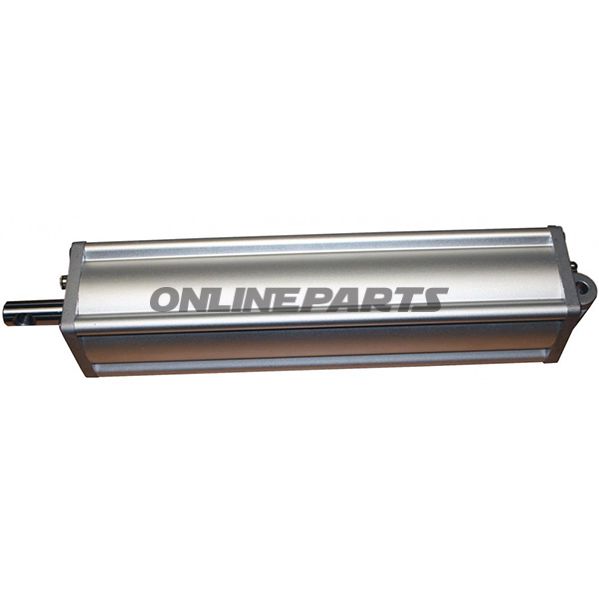

Spannzylinder (quadratisch) Hofmann – Ersatzteil für Monty/Hofmann ab 01/2010
Dieses Bauteil ist ein originaler Hofmann-Spannzylinder (quadratische Ausführung) vorgesehen für den Einsatz in Hofmann/Monty-Hebe- und Spannsystemen ab Produktionsjahr 01/2010. Das Produkt ist identifiziert mit der Herstellernummer 4026768 / EAA0344G17A und wird mit MPN 677.00.04 sowie GTIN 8054081085090 geliefert, die zur Teile-Suche und Dokumentation verwendet werden können.
Funktionell ist der Spannzylinder eine hydraulisch/pneumatisch angetriebene Einheit, die lineare Kraft auf einen Kolben überträgt, um Klemmung oder Positionierung in Hebe- oder Spannvorrichtungen zu erreichen. Die quadratische Bauform sorgt für gute Seitenstabilität und erleichtert die Montage in Rahmenprofilen, wo Platz und Orientierung präzise definiert sind.
- Materialien: Kombination aus Stahl und Aluminium. Stahlkomponenten kommen typischerweise bei beanspruchten Teilen und Achsen zum Einsatz, um Verschleißfestigkeit zu gewährleisten, während Aluminium für das Gehäuse oder weniger beanspruchte Teile verwendet wird, um Gewicht zu reduzieren und Korrosionsbeständigkeit zu verbessern.
- Abmessungen und Durchführungen:
- Gesamtabmessungen: 470 x 81 x 81 mm (L x B x H).
- Bohrung/Montagebohrung: Ø 12 mm — relevant bei Befestigung an Maschinenrahmen oder Halter.
- Kolbendurchmesser: Ø 20 mm — gibt Steifigkeit und Belastbarkeit des Kolbens an.
- Identifikation: Hofmann Originalteil, Art.-Nr. 4026768 (EAA0344G17A). MPN 677.00.04 und GTIN 8054081085090 sind in den Produktdaten aufgeführt und können bei Ersatzteilrecherche oder Bestellung verwendet werden.
Technisch gesehen ist die Konstruktionswahl aus Stahl/Aluminium ein Kompromiss zwischen Festigkeit und Gewicht. Der Kolbendurchmesser von 20 mm zeigt eine robuste Stange, die seitliche Belastungen und wiederholte Zyklen aushält, während die Ø12 mm Bohrung der Befestigungsbolzen entspricht und die Verwendung gängiger Montagesbefestigungen ermöglicht. Die angegebenen Maße ermöglichen die Kontrolle der Einbauhöhe in vorhandene Rahmen ohne umfangreiche Nacharbeiten.
Anwendung umfasst den Austausch von verschlissenen oder beschädigten Zylindern in Hofmann-Hebe- und Spannsystemen aus Modellen ab 2010. Beim Austausch sollten Passung zu Halterungen und Bohrlöchern sowie Kolbenlängen geprüft werden, um den richtigen Hub und Dichtungen sicherzustellen. Übereinstimmung mit den angegebenen Teilenummern (4026768 / EAA0344G17A) und MPN 677.00.04 gewährleistet Kompatibilität mit den Originalhofmann-Spezifikationen.
Hinweis: GTIN 8054081085090 kann bei der Suche in Ersatzteil-Datenbanken verwendet werden. Bei Unsicherheiten zur Kompatibilität mit älteren oder modifizierten Maschinen wird empfohlen, Maße und Montageschnittstellen vor der Montage zu prüfen.
Varenr.: 4026768, EAA0344G17A — MPN: 677.00.04 — GTIN: 8054081085090.
