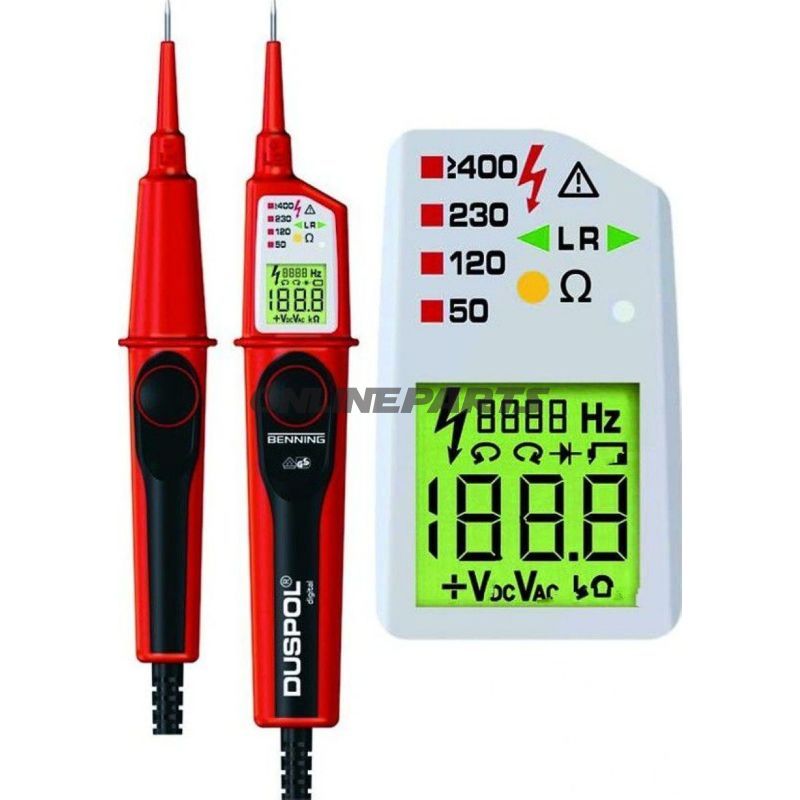

Spannungsprüfer Digi Duspolfür Hybridfahrzeuge

Digi Duspol Spannungsprüfer für Hybridfahrzeuge – professionelle Messung von Hoch- und Niederspannung

Produktübersicht: Digi Duspol Spannungsprüfer (MPN: 609.00.01, GTIN: 4014651502635) ist ein digitaler True RMS-Spannungsprüfer, entwickelt für sichere und präzise Messungen von Gleich- und Wechselspannungen in Hybridfahrzeugen und anderen Hochvoltanlagen. Das Instrument kombiniert Spannungsmessung, Phasentest, Polaritätstest, Durchgangstest und niederohmige Belastungstest in einem handlichen Werkzeug, das für Werkstätten, Service und Wartung konzipiert ist.

Funktion und Anwendung:

• Misst AC/DC-Spannung mit direkter Anzeige und True RMS-Korrektur für genauere Ablesungen bei nicht sinusförmigen Signalen.
• Phasenetest mit einpoliger Prüfung und Polaritätstest geeignet für schnelle Kontrollen spannungsführender Leiter in Hybridfahrzeugtechnik und anderen Hochspannungsanlagen.
• Phasentester mit kontaktloser Drahttbruchsdetektion zur Lokalisierung von Unterbrechungen offener und spannungsführender Leitungen (gelbe blinkende Anzeige).
• Durchgangstest mit optischem und akustischem Signal (gelbes LED + Summer) zur Kabelfehlersuche.
• Richtungssteuerungstest (Richtung Rechts/Links) mit visueller Pfeilanzeige zur Kontrolle von Motor- und Dreiphasensystemen.
• Option für beabsichtigte belastungsbezogene Verbindung über Druckknopf (niederohmiger Test) zur Eliminierung fehlerhafter Messwerte durch kapazitive/induktive Blindspannung und zum Testen des Auslösens von Fehlerstromschutzschaltern (RCD/FI) bis 30 mA.

Materialien und Bauweise:

• Gehäuse aus schlagfestem Kunststoff mit gummierter Grifffläche für besseren Halt und Handhabung in Werkstattumgebungen.
• IP65-Schutz – staubdicht und gegen Spritzwasser geschützt, geeignet für Arbeitsplätze mit anspruchsvollen Bedingungen.
• Hochleistungs-LED-Beleuchtung zur punktuellen Ausleuchtung des Messpunkts und automatische LC-Display-Beleuchtung aktiviert durch Lichtsensor für bessere Lesbarkeit bei schlechten Lichtverhältnissen.
• Integrierter Vibrationsalarm im Messgriff für taktiles Sicherheitsfeedback bei Spannungsdetektion.

Technische Eigenschaften (Auswahl):

• Anzeige: kombinierte LED/LCD
• LED-Anzeige-Stufen: 50, 120, 230, ≥400 V AC/DC
• Niederspannungsbereich: 1,0–11,9 V
• Widerstandsmessung: 0,1 kΩ – 300 kΩ
• Diodentest: 0,3 V – 2 V (LCD)
• Frequenzmessung: 15 Hz – 1000 Hz
• Belastungsanschluss via Druckknopf: S = 550 mA (1000 VDC)
• Schutzklasse: IP65
• Überspannungskategorie: CAT IV 600 V / CAT III 1000 V
• Stromversorgung: 2 x 1,5 V Micro-Batterien (LR03/AAA); Spannungsanzeige ab 50 V bleibt auch bei entladenen Batterien erhalten

Sicherheit und Standards:

• Getestet und zugelassen nach IEC/EN 61243-3 (entspricht DIN VDE 0682-401:2011-02).
• Kategorisierung CAT IV 600 V / CAT III 1000 V macht das Gerät geeignet für Messungen nahe Hauptverteilungen und in Installationen, wo hohe Transienten-Schutz erforderlich ist.
• Entworfen, um das Risiko einer Fehlbedienung im Vergleich zu normalen Multimetern bei Hochspannungsarbeiten zu minimieren (z. B. bei versehentlichem Messbereich im Strommessbereich).

Vorteile in der Praxis für Monteure und Techniker:

• Klar sichtbare LED-Stufen und LCD für schnelle Beurteilung von Spannungsniveaus vor Ort.
• Option für niederohmige Belastungstests – nützlich zur Kontrolle des tatsächlichen Zustands von Bauteilen unter Last.
• Robustes, praxisorientiertes Design mit Licht- und Vibrationsfeedback verbessert sichere und zuverlässige Fehlersuche in Hybrid- und Hochspannungssystemen.

Hinweis: MPN 609.00.01 und GTIN 4014651502635 sind zur einfachen Identifikation in Ersatzteil- und Ausrüstungsregistern enthalten. Das Produkt wird werksbereit mit den notwendigen Batterien geliefert.
