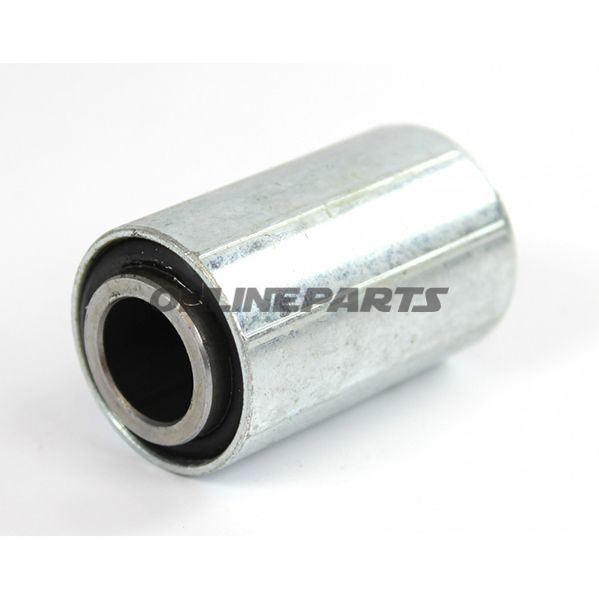

Stillebøsning für Schwingenarm – 32 × 16 × 50/54 mm (DDR-Anhänger)
Diese Stillebøsning (GTIN: 1130000056, MPN: 338.01.42) ist für die Montage in Schwingenarmen älterer DDR-Anhänger und ähnlicher Achs-/Aufhängungsaufbauten vorgesehen. Sie ist konzipiert, um Metall-zu-Metall-Kontakt zu reduzieren, Vibrationen zu dämpfen und eine stabile Lagerfläche zwischen dem inneren Schwingenarmrohr und der Achse/Stiften zu gewährleisten.
Funktion und Anwendung
- Reduziert Geräusch- und Vibrationsentwicklung in Schwingenarm-Verbindungen, indem sie als Zwischenschicht zwischen beweglichen Metallteilen fungiert.
- Sichert gleichmäßige Bewegung und verringert Punktbelastung auf den inneren Kontaktflächen des Schwingenarms.
- Gleich geeignet zum Austausch verschlissener oder beschädigter Buchsen in Original-DDR-Ausrüstung oder kompatiblen Nachrüstauslegungen.
Abmessungen und Kompatibilität
- Außendurchmesser: 32 mm
- Innendurchmesser: 22/16 mm (treppengestuftes Innenmaß)
- Gesamtlänge: 54 mm (angegebene gesamt Montagelänge)
- Entworfen für Schwingenarme aus DDR-Anlagen; möglicherweise kompatibel mit anderen Schwingenarmen mit ähnlichen Maßen. Prüfen Sie Maße und eventuelle Toleranzen vor der Montage.
Werkstoffauswahl und Eigenschaften
Die Buchse ist aus Materialien hergestellt, die typischerweise für schalldämmende Lagereinlagen verwendet werden (Polymer/Composite oder Bronze mit Polymerummantelung je nach Variante des Lieferanten). Das innenliegende stufenförmige Profil (22/16 mm) ermöglicht die Montage auf Achse/Stift mit variierenden Durchmessern oder die Verwendung mit Abstandshaltern- oder Montagehülsen. Das Material wurde gewählt, um Folgendes zu liefern:
- Geringe Reibung und gute Verschleißfestigkeit bei wiederholter Bewegung.
- Chemische und Korrosionsbeständigkeit in üblichen Straßen- und Wartungsumgebungen.
- Schalldämmende Eigenschaften im Vergleich zu reinem Metall-zu-Metall-Kontakt.
Montage- und Wartungshinweise
- Prüfen Sie die Passform der Stillebøsning im Schwingenarm vor der endgültigen Druckmontage; die Buchse sollte fest sitzen ohne signifikales Spiel seitlich.
- Abhängig vom Materialtyp kann Schmierung notwendig oder abzuraten sein. Befolgen Sie die Anweisungen des Herstellers für Schmiermittel, falls zutreffend.
- Beim Austausch alter Buchsen Flächen innen reinigen und eventuell korrodierte Partien ausbessern, um vorzeitigen Verschleiß zu vermeiden.
Technische Identifikation
Die Produktbezeichnung des Lieferanten (MPN 338.01.42) und GTIN 1130000056 helfen bei der sicheren Beschaffung als Ersatzteil für DDR-Schwingenarme oder kompatible Systeme. Es wird kein Markenname für diese Ware angegeben, daher ist die Identifikation über MPN/GTIN und Maße bei der Kompatibilitätsprüfung wichtig.
Hinweis: Informationen zu den Innen-Durchmessern (22/16 mm) und der Gesamtlänge (54 mm) sind für die Passung entscheidend. Falls die Toleranzen des Schwingenarms oder Axeldimensionen abweichen, verwenden Sie geeignete Abstandshalter/Hülsen oder wählen Sie eine alternative Buchse mit korrekten Abmessungen.
