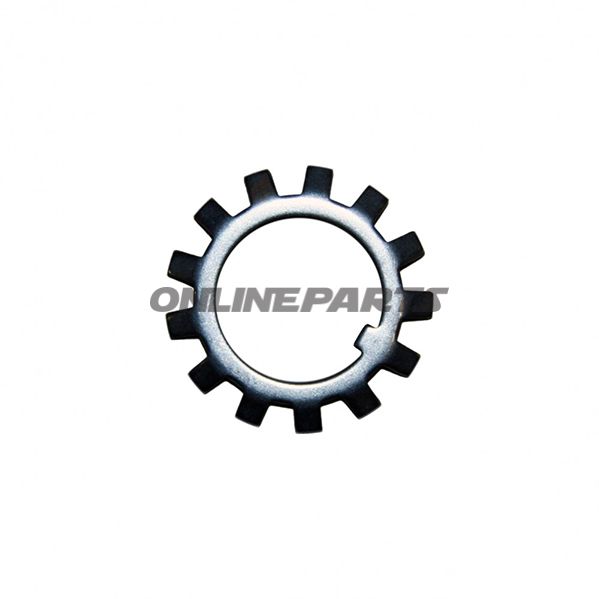

Sicherungsscheibe für Radnabe / Sicherheitsscheibe — Hofmann Monty 7021722
Diese Sicherungsscheibe (Sicherheitsscheibe) wird zur mechanischen Festlegung von Nabe-Komponenten an Maschinen und Fahrzeugen verwendet, typischerweise im Zusammenhang mit Hofmann Monty-Werkzeuginstrumenten und zugehörigen Rad- und Nabenmontagen. Das Produkt ist eine originale Hofmann-Komponente und dazu bestimmt, Achsen, Muttern oder andere lose Bauteile bei Vibrationen und Belastung am Drehen oder Lösen zu hindern.
Identifikation
- GTIN: 8054081096430 — angegeben zur eindeutigen Warenidentifikation in Lagern und in Ersatzteildatenkatalogen.
- MPN: 677.36.26 — Hersteller-Ersatzteilnummer, entsprechend der Hofmann-Referenz.
- Bezeichnung/Alternativreferenz: 7021722, 1-04148A — erscheint in der Dokumentation als Monty/Hofmann-Teil.
Funktion und Anwendung
Die Sicherungsscheibe wird typischerweise zwischen einer Mutter und der zu sichernden Komponente oder in einer speziell geformten Nut an einer Nabenflansch platziert. Die Scheibe ist so gestaltet, radial- und axiale Spannungen aufzunehmen und ein unbeabsichtigtes Drehen der Befestigungselemente während des Betriebs oder bei Vibrationen zu verhindern. In englischsprachigen Ersatzteil-Etiketten wird sie als "Sicherungsscheibe" oder "Safety washer" bezeichnet.
Material und Eigenschaften
- Material: Stahl — gängig in Werkstattumgebungen aufgrund seiner Zugfestigkeit und Verschleißfestigkeit.
- Oberfläche: Wird standardmäßig als unbehandelter Stahl geliefert (kann unverchromt/ungefasst sein, sofern nicht anders in der Bestellung angegeben). Stahl bietet gute Formstabilität, aber der Korrosionsschutz hängt von der Nachbehandlung ab.
- Abmessungen: Innendurchmesser Ø = 30 mm, Außendurchmesser Ø = 49 mm — relevante Maße bei der Auswahl für Naben- bzw. Achsgrößen.
Kompatibilität und Montage
- Als originale Hofmann Monty‑Komponente konzipiert und oft kompatibel mit Hofmann-Radmontageausrüstung und zugehörigem Zubehör. Prüfen Sie die Maße (Ø 30 mm Innendurchmesser) gegen die aktuelle Welle oder Bohrung vor der Montage.
- Flach an der Gegenfläche montieren; für eine korrekte Passung ohne Verformung sorgen. Falls Korrosionsschutz erforderlich ist, Empfehlung der Verwendung geeigneter oberflächenbehandelter Alternativen oder Nachbearbeitung.
Technische Hinweise für Mechaniker
- Da das Material Stahl ist, kann wiederholtes Demontieren und erneutes Montieren zu schrittweiser Abnutzung oder Anpassungsveränderungen führen; prüfen Sie die Kontaktflächen bei Servicearbeiten auf Verschleiß.
- Wenn die Scheibe in Umgebungen mit hoher Feuchtigkeit oder Salzbelastung verwendet wird, sollten Korrosionsschutzmaßnahmen (Galvanisierung oder Ähnliches) in Betracht gezogen werden, um die Passform und eine spätere einfache Demontage zu erhalten.
- Stellen Sie sicher, dass der Innendurchmesser Ø 30 mm genau zur Achsen- bzw. Bolzen-Größe passt, um Spiel zu vermeiden, das die Funktion beeinträchtigen könnte.
Zusätzliche Informationen
Das Produkt ist mit GTIN 8054081096430 und MPN 677.36.26 aufgeführt, was eine einfache Suche in Ersatzteil-Datenbanken und Dokumentationen ermöglicht. Obwohl es sich um eine original Hofmann-Komponente handelt (in der Dokumentation erwähnt), werden in den verfügbaren Daten keine weiteren Behandlungen oder Beschichtungen angegeben — wenden Sie sich an den Lieferanten, falls eine spezifische Oberflächenbehandlung (z. B. Zink, Phosphat oder Schrumpfmetall) für Ihre Anwendung erforderlich ist.
