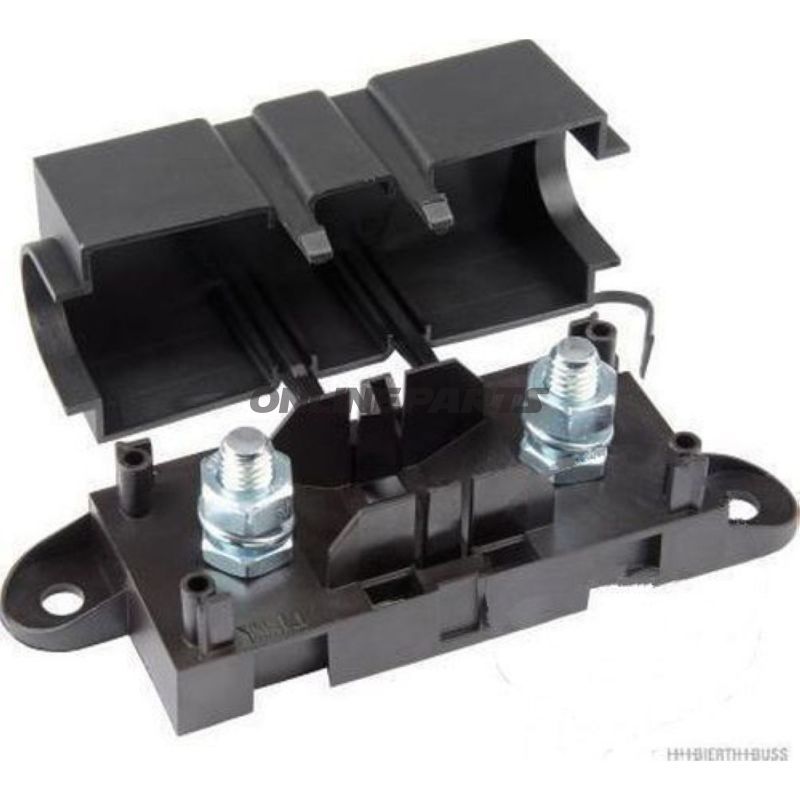

Sicherungshalter Mega bis 500A

Sicherungshalter für Megasicherungen, geeignet bis 500 A und 32 V

Dieser Sicherungshalter ist für Megasicherungen ausgelegt und wird typischerweise in Fahrzeugen und elektrischen Installationen verwendet, bei denen hohe Ströme erforderlich sind. Das Produkt ist identifiziert mit MPN 158.06.68 und GTIN 4026736438449.

Funktion und Anwendung

Der Sicherungshalter hält eine einzelne Megasicherung sicher an Ort und Stelle und leitet den Strom zwischen den Anschlusspunkten. Er ist geeignet zum Schutz von Hochstromkreisen bis zu 500 A bei maximal 32 V. Die Konstruktion ermöglicht eine mechanische und elektrische Verbindung über M8-Gewindeschrauben, wodurch er sich gut für Installationen im Motorraum, Batteriekästen oder anderen Bereichen mit Platz für größere Sicherungen eignet.

Materialien und Konstruktionsdetails

• Stromkapazität: 500 A bei bis zu 32 V.
• Gewindegröße: M8; passend zu Standard-M8-Schrauben und Terminalschrauben.
• Physikalische Abmessungen: Breite 120 mm, Höhe 39 mm, Tiefe 42 mm.
• Bolzenabstand: 51 mm zwischen Befestigungspunkten.
• Tragende Teile: Robuster Metallkontakt zur Sicherstellung eines geringen Übergangswiderstands und guter Stromführung.
• Isolierung und Gehäuse: Strapazierfähige isolierende Kunststoffumhüllung um die Klemmbereiche zur Verringerung des Kurzschlussrisikos und Kontakt mit leitenden Teilen.
• Stapelfähig: Möglichkeit zur mechanischen Verknüpfung/Staplung bei der Montage für eine kompakte Anordnung mehrerer Halter.

Technische Vorteile und relevante Eigenschaften

• Geringer Widerstand in der Verbindung dank solider Metall-Terminals, was Wärmeentwicklung bei hohen Strömen reduziert.
• Standard-M8-Anschlüsse machen ihn kompatibel mit gängigen Kabelschuhen und Bolten, wie sie in Werkstätten und Fahrzeuginstallationen vorkommen.
• Stapelfertige Konstruktion erleichtert das Anlegen ordentlicher Installationen mit mehreren Sicherungen hintereinander ohne zusätzliche Befestigungen.
• Abmessungen und Bolzenabstand ermöglichen die Planung der Montage in bestehenden Räumen mit bekannten Maßen.

Kompatibilität und Montage

Der Sicherungshalter ist für Megasicherungen der relevanten Größe und Spannungsklasse (bis 32 V) vorgesehen. Die M8-Gewinde bedeuten, dass er zu Standard-Kabelschuhen und Muffen passt, die häufig bei Batterie- und Anlaufsystemen verwendet werden. Der Bolzenabstand von 51 mm und die angegebenen Außenmaße erleichtern die Einplanung in vorhandene Montageschienen oder maßgeschneiderte Konsolen.

Praktische Hinweise

• Überprüfen Sie stets den Typ und die Abmessungen der Megasicherung gegen die Öffnung des Halters vor der Montage.
• Sorgen Sie für das richtige Drehmoment bei M8-Verbindungen, um lose Kontakte und Überhitzung zu vermeiden.
• Bei Installation in abgeschlossenen Räumen wird eine ordnungsgemäße Belüftung und der Zugang zur Inspektion empfohlen, um eine langfristige elektrische Kontaktqualität sicherzustellen.

Das Produkt ist mit MPN 158.06.68 gekennzeichnet und identifiziert mit GTIN 4026736438449. Falls Sie spezifische Anforderungen an Materialien oder Oberflächenbehandlung im Hinblick auf Korrosionsschutz oder Vibrationsstabilität haben, empfiehlt es sich, diese Anforderungen bei der Bestellung anzugeben oder den Hersteller für Dokumentation zu kontaktieren.
