Sicherungshalter -15Aminiflachstecksicherung

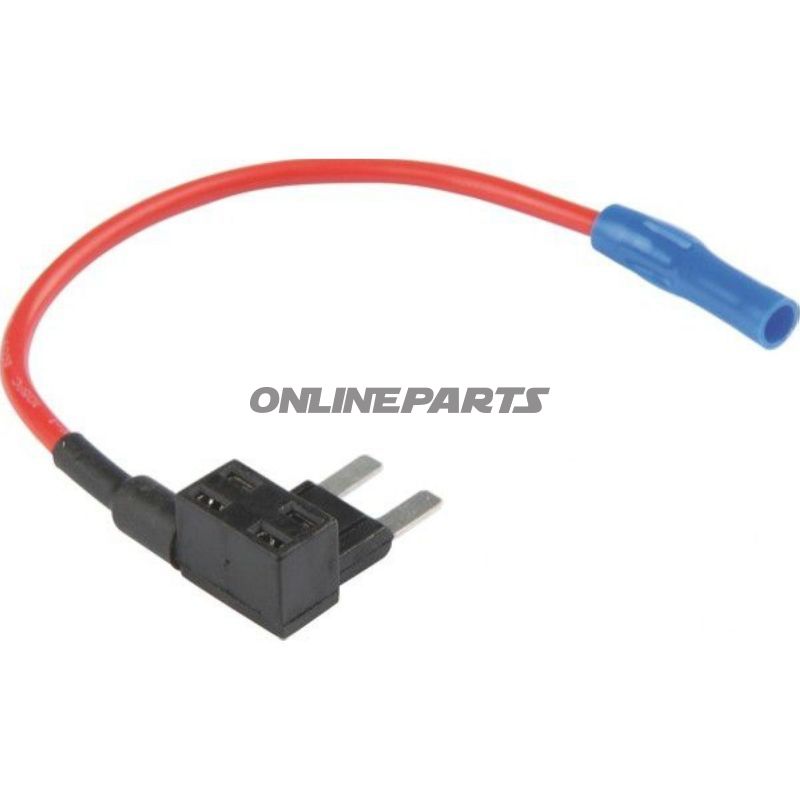

Sicherungshalter für 15 A Mini-Flachschirm-Sicherung — Abzweigung/Verzweigung für zusätzliche Verbraucher

Produktübersicht: Dieser Sicherungshalter (MPN: 146.00.09, GTIN: 4026736362584) ist ausgelegt für Mini-Flachschirm-Sicherungen (Mini-Nagel / Mini-Flache-Steck) und ermöglicht es, einen zusätzlichen Verbraucher an einen bestehenden Sicherungssteck zu anschließen, ohne das Originalkabel dauerhaft zu ändern. Typischerweise wird er in Fahrzeuginstallationen und anderen 12/24 V-Systemen verwendet, wo eine schnelle und sichere Abzweigung erforderlich ist.

Funktion und Anwendung:

• Ersetzt die ursprüngliche Sicherung im Sicherungskasten durch einen Halter, in dem die ursprüngliche Sicherung in den unteren Kontakt eingesetzt wird, um den Stromkreis wiederherzustellen.
• Der obere Kontakt des Halters kann mit einer zusätzlichen Sicherung bestückt werden, die das neu angeschlossene Gerät separat schützt.
• Bietet eine einfache und reversible Lösung zum Hinzufügen eines zusätzlichen Stromausganges z. B. für zusätzliches Licht, elektronische Ausrüstung oder Zubehör, ohne vorhandene Kabelnetze zu schneiden.

Materialien und Konzeption:

• Der Halter ist aus isolierendem Kunststoff gefertigt, mit eingelegten Metallkontakten für eine zuverlässige elektrische Verbindung.
• Die Kontakte bestehen aus korrosionsbeständigen Metalllegierungen, um gute Leitfähigkeit und lange Lebensdauer in Fahrzeugumgebungen sicherzustellen.
• Die dem Halter beiliegenden Kabel sind für einen Nennquerschnitt von 1,3 mm² ausgelegt und mit isolierten Enden für eine einfache Montage versehen.

Technische Daten:

• MPN: 146.00.09
• GTIN: 4026736362584
• DIN/ISO: 72581 / 3F (passt zu Standard-Mini-Flachschirm-Sicherungen)
• Spannung: max. 32 V
• Strom: max. 15 A
• Kabelquerschnitt: 1,3 mm²
• Kabellänge: ca. 120 mm

Kompatibilität und Installation:

• Kompatibel mit Standard-Mini-Flachschirm-/Mini-Klinge-Sicherungen gemäß DIN/ISO 72581/3F.
• Wird installiert, indem die bestehende Sicherung aus dem Sicherungskasten entfernt wird und der Halter stattdessen eingesetzt wird. Die ursprüngliche Sicherung wird in den unteren Steckplatz des Halters eingesetzt, während eine separate Sicherung in den oberen Steckplatz eingefügt werden kann, um den angeschlossenen Verbraucher zu schützen.
• Eignet sich für den Einsatz in Auto-, Motorrad- und Freizeitfahrzeugen, in denen 12–24 V-Systeme verwendet werden, vorausgesetzt, die Stromgrenzen (max. 15 A) und der Leitungsquerschnitt werden eingehalten.

Sicherheit und Einschränkungen:

• Beachten Sie immer den Nennstrom der Sicherung — verwenden Sie den Halter nicht mit Lasten über 15 A.
• Prüfen Sie, ob die Kabelquerschnitte und Anschlussmethoden zur beabsichtigten Last passen, um Überhitzung zu vermeiden.
• Montagearbeiten sollten von einer Fachperson oder unter Anleitung einer Person mit Kenntnissen der Fahrzeug-Elektrik durchgeführt werden.

Anwendungsnutzen für Monteure und erfahrene Benutzer:

• Erleichtert das schnelle Hinzufügen eines geschützten Ausgangs, ohne das ursprüngliche Sicherungslayout zu ändern.
• Ermöglicht die separate Sicherung angeschlossener Geräte für bessere Fehlersuche und sicherere elektrische Installationen.
• Robuste Ausführung und Standardanschluss erleichtern die Integration in bestehende Systeme.
