Sicherungshalter -10Aminiflachstecksicherung

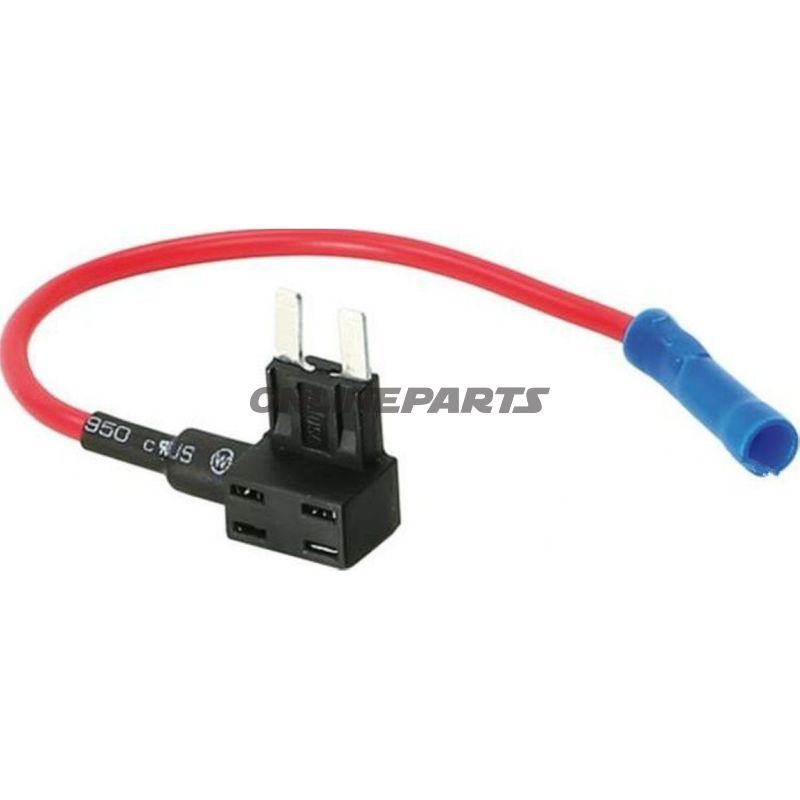

Sicherungs HALTER für Mini-Flachstecker-Sicherung – Kabelableitung zu +12V (max. 10 A)

Diese Sicherungs-Halterung von ACV (MPN: 194.05.11, GTIN: 4026724023794) ist darauf ausgelegt, eine positive Leitung direkt in der Sicherungsbox abzulesen und gleichzeitig eine gesicherte Ableitung zu zusätzlichen Verbrauchern bereitzustellen. Die Lösung ist für Mini-Flachstecker (Mini-Blade) Sicherungen konzipiert und eignet sich für den Einsatz in Kraftfahrzeugen und Motorrädern, bei denen Platz und Zugriff in der Sicherungsbox begrenzt sind.

• Funktion: Die Einheit ersetzt die vorhandene Sicherung in der Sicherungsbox durch eine Halterung, die zwei eingelassene Plätze hat: Der untere Platz setzt die ursprüngliche Sicherung wieder ein, um den Stromkreis beizubehalten, und der obere Platz empfängt eine zusätzliche Sicherung, die den neu angeschlossenen Verbraucher schützt.
• Strombegrenzung: Maximale Stromstärke 10 A. Wählen Sie Sicherungen des passenden Typs und Werts sowohl für den ursprünglichen Stromkreis als auch für den neuen Ableiter.
• Kabel und Montage: Die Halterung wird mit einem integrierten ca. 14 cm langen roten Kabel zum positiven Ableiter geliefert. Die Länge bietet Flexibilität bei der Platzierung nahe der Sicherungsbox, ohne großen Schlupf oder Zug an Verbindungspunkten zu verursachen.
• Kompatibilität: Passt zu Standard-Mini-Flachstecker-Sicherungskästen. Typischerweise verwendet für zusätzliche Stromkreise wie Beleuchtung, zusätzliche Elektronik oder kleine Zubehörmodule, bei denen eine gesicherte Verbindung direkt an der Sicherungsbox gewünscht wird.
• Sicherheit und Betrieb: Die Methode bewahrt den Schutz des ursprünglichen Stromkreises, während der zusätzliche Verbraucher eine eigene Sicherung erhält. Es ist wichtig, die korrekte Sicherungsgröße zu wählen und für guten Kontakt bei der Einsetzung in die Sicherungsbox zu sorgen, um Wärmeentwicklung oder schlechten Kontakt zu vermeiden.
• Materialwahl und Eigenschaften: ACV-Halterung besteht aus einem Gehäuse aus Kunststoff für die Sicherungseinheit und einer isolierten Leitung in roter Farbe. Die Materialien sind gewählt, um elektrische Isolation, mechanische Stabilität beim Einsetzen in Sicherungskästen und ausreichende Hitzebeständigkeit für normalen Auto- und Motorradbetrieb zu gewährleisten. Die Kontakte bestehen aus einer Metalllegierung mit Oberflächenbehandlung, um guten elektrischen Kontakt zu sichern und Korrosion bei korrekter Montageskizze zu minimieren.

Praktische Hinweise: Vor der Montage muss die korrekte Sicherung aus dem Sicherungskasten entfernt und in den unteren Slot der Halterung eingesetzt werden. Danach eine passende Sicherung in den oberen Slot der Halterung setzen, um die neue Last zu schützen. Stellen Sie sicher, dass das Kabel befestigt ist und keine Gefahr von Abrieb an scharfen Kanten besteht. Prüfen Sie, dass die Verbindungen korrekt sitzen, und messen Sie gegebenenfalls Spannung und Kontinuität nach der Installation.

Das Produkt wird unter der Marke ACV (MPN 194.05.11) geführt und global mit der GTIN 4026724023794 identifiziert. Es ist ein praktisches Werkzeug zur sicheren Ableitung in bestehenden Sicherungskästen ohne permanente Änderungen an der Verkabelung von Auto oder Motorrad.
