Sicherungshalter -10A Micro 2

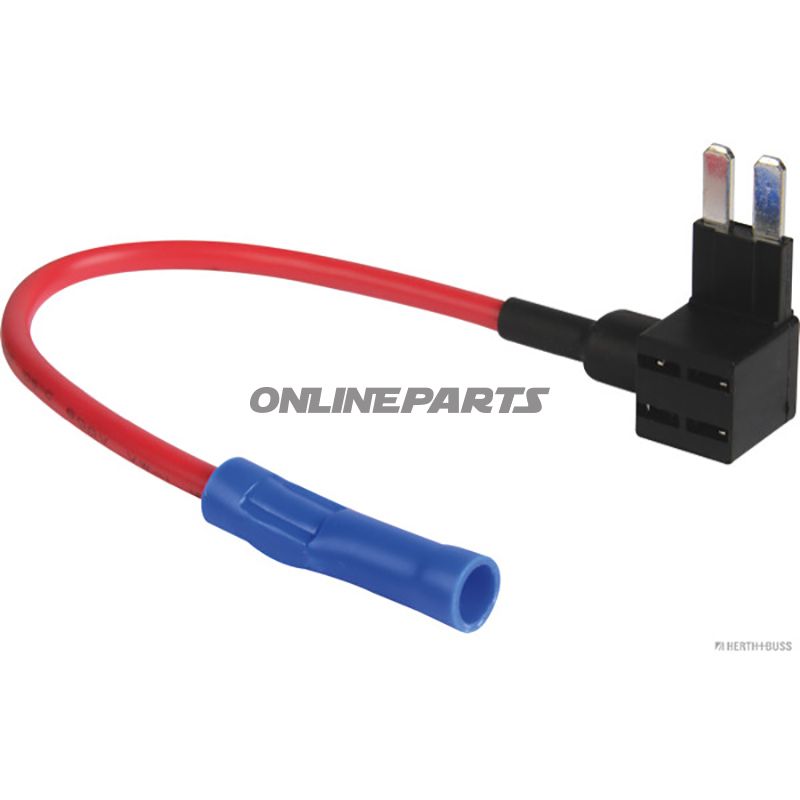

Sicherungshalter für Mikro-Flachsicherung, 10 A, mit Anschlusskabel

Produkt: Sicherungshalter für Mikro-Flachsicherung (10 A, 32 V) mit 120 mm Anschlusskabel. Das Produkt ist unter der MPN 158.00.05 erhältlich und trägt die GTIN 4026736413101.

Funktion

• Die primäre Funktion des Sicherungshalters besteht darin, eine Mikro-Flachsicherung (micro blade fuse) aufzunehmen und Strom von einem einzelnen Leiter durch die Sicherung mit zuverlässiger Kontaktierung zu führen.
• Er wird typischerweise in der Elektrik von Motorrädern, kleineren Fahrzeugen und in elektrischen Installationen verwendet, bei denen Platz knapp ist und Schutz bis 10 A/32 V ausreichend ist.
• Mit festem Kabelanschluss entfällt der Bedarf an losen Crimpverbindern oder zusätzlichen Klemmen bei der Montage; der Halter bietet eine schnelle und kompakte Methode, die Sicherung in eine Leitungsführung zu integrieren.

Materialien und Oberfläche

• Gehäuse: Polyamid 6.6 — ein technischer Kunststoff mit guter mechanischer Festigkeit, Hitzebeständigkeit und gutem elektrischen Isolationseigenschaften, geeignet für vibrations- und temperaturbedingte Umgebungen.
• Kontaktflächen: Verzinnte Oberfläche auf Metallteilen, um Korrosion zu reduzieren und Löt- sowie Kontakt-Eigenschaften bei elektrischen Verbindungen zu verbessern.
• Kabel: Fest installiertes Anschlusskabel mit einem Leiterquerschnitt von ca. 1,3 mm² und einer Länge von 120 mm, geeignet für Kabelführung in engen Raumverhältnissen typischerweise für Motorräder.

Technische Eigenschaften

• Strombelastbarkeit: Bis zu 10 A.
• Spannung: Bis zu 32 V DC.
• Kabelquerschnitt: 1,3 mm² (Angabe des Herstellers).
• Kabellänge: 120 mm.
• Design: Einpolig und ausgelegt für eine einzelne Mikro-Flachsicherung.

Kompatibilität und Anwendung

• Passend für Standard-Mikro-Flachsicherungen (micro blade fuses) – verwenden Sie nur Sicherungen mit korrekter dimensionierung (max. 10 A), um Überlastung zu vermeiden.
• Geeignete Anwendungsbereiche: Anschluss von Zubehör, Reparatur oder Austausch im bestehenden Verkabelungssystem von Motorrädern, Scootern und kleinen elektrischen Systemen, in denen eine Niederspannungsschutz erforderlich ist.

Montage und Wartung

• Der Halter wird mit festem Anschlusskabel geliefert; verbinden Sie das Kabelende mit dem bestehenden Kabelnetz mit einer passenden Schrumpfmuffe oder einem Terminal nach Bedarf.
• Überprüfen Sie, dass Kontaktflächen sauber und frei von Oxidation sind; die verzinnte Oberfläche reduziert Korrosion, aber eine gute Kontaktpraxis wird bei Montage in aggressiven Umgebungen empfohlen.
• Bei vibrierenden Installationen wird eine ordnungsgemäße Befestigung von Kabel und Halter empfohlen, um mechanische Belastung an der Kabelverbindung zu minimieren.

Hinweise zu technischen Daten

• Obwohl der Hersteller in den technischen Daten Tabellen zu Butt-Verbindungen und Schrumpfverbindern für breitere Querschnitte aufführt, ist dieser Sicherungshalter mit einem Kabelquerschnitt von ca. 1,3 mm² und Einpol-Betrieb spezifiziert.
• Es sind keine Wärmefaserschläuche oder zusätzliche Schrumpfbauteile im Produkt integriert; Isolierung erfolgt durch das Polyamid-Gehäuse und die verzinnte Kontaktstelle.

Die MPN 158.00.05 und die GTIN 4026736413101 können bei der Katalogisierung oder der Suche nach diesem spezifischen Sicherungshalter verwendet werden. Wenden Sie sich an eine Fachperson, wenn Zweifel an der Eignung für Ihr System oder bei der Auswahl des richtigen Sicherungswertes bestehen.
