Sicherungsdose 5-Poligfür Ato Flachstecksicherung

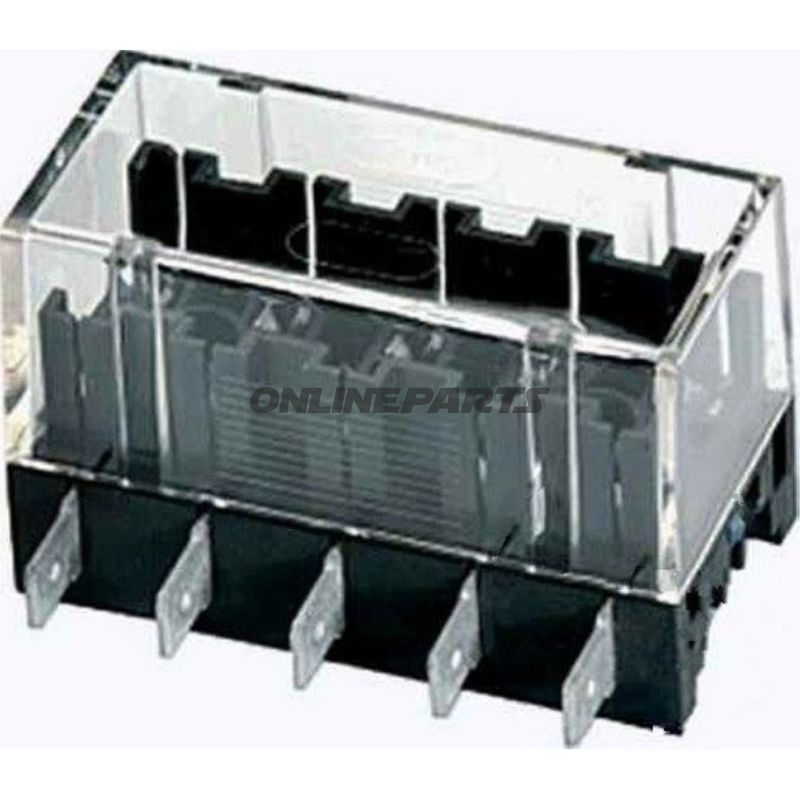

Sicherungskasten 5‑polig für ATO-Flachsicherungen — waagerechte Montage mit transparentem Deckel

Produktübersicht: Dieser Sicherungskasten von Hella (MPN: 158.90.27, GTIN: 4082300247466) ist vorgesehen zur Aufnahme von ATO/ATO‑Typ Flachsicherungen (Klingen­sicherungen). Er ist ausgeführt für bis zu fünf einzelne Sicherungen in einer gemeinsamen Einheit, mit horizontaler Anordnung der Fühler und Kontaktleisten.

Funktion und Anwendung: Der Sicherungskasten fasst bis zu fünf Flachsicherungen in einem gemeinsamen Gehäuse, was einen übersichtlichen und geschützten Punkt für Stromverteilung und Überspannungsschutz an Motorrädern, ATVs oder anderen Kleinfahrzeugen bietet. Er eignet sich als Sicherungspaneel in Anlagen, wo mehrere Kreise zentral abgesichert werden sollen — beispielsweise Scheinwerfer, Zusatzausrüstung, Ladesysteme oder Instrumentierung. Der transparente Deckel ermöglicht die visuelle Kontrolle der Sicherungen, ohne die Abdeckung zu entfernen.

Material und Konstruktion:

• Gehäuse: Hartplastik, ausgelegt zum Schutz gegen Schmutz und leichte Feuchtigkeit; der Kunststoff ist dimensioniert für mechanische Stabilität bei Vibrationsbelastungen, typisch für Motorräder.
• Deckel: transparentes Kunststoff, das visuelle Inspizieren der Sicherungen ohne Öffnen erlaubt.
• Kontakte/Fassungen: Metallkontakte/Anschlussplatten für Flachsicherungen, gestaltet für sichere elektrische Verbindung und einfaches Einsetzen/Entnehmen der Sicherungen.

Technische Eigenschaften und Hinweise:

• Aufbau: maximal fünf Sicherungspositionen.
• Anzahl Pole: angegeben mit 10 elektrischen Anschluss­punkten (zwei Verbindungen pro Sicherungsposition — Ein/Aus), was ermöglicht, Strom für jede Sicherung einzuführen und weiterzuführen.
• Anordnung: waagerecht montierte Sicherungsreihe; Platz‑ und Orientierungsanforderungen sind in Bezug auf das Montageloch oder Halterungen am Fahrzeug zu prüfen.
• Montage: wird ohne feste Montagewinkel geliefert; berechnen Sie geeignete Schrauben, Kabelbinder oder eigene Halterungen entsprechend dem Fahrzeugrahmen und den Vibrationsanforderungen.
• Kompatibilität: ausgelegt für ATO/ATC/Standard Flachsicherungen (Klingen­sicherungen). Wählen Sie Sicherungswerte und -typen entsprechend den Anforderungen des elektrischen Systems.

Praktische Überlegungen für Monteur und Fahrzeughalter:

• Prüfen Sie, ob die Abmessungen Platz für die waagerechte Installation bieten und ob die Anschlussleitungen ohne Belastung in Knickstellen geführt werden können.
• Verwenden Sie korrekte isolierte Quetschverbindungen oder Flachsteckverbinder mit geeignetem Leiterquerschnitt; lose oder fehlerhaft montierte Verbindungen können Wärmeentwicklung verursachen.
• Da die Einheit ohne Montagewinkel geliefert wird, planen Sie die Befestigung mit vibrationssicheren Schrauben oder Halterungen und gegebenenfalls vibrationsdämpfenden Distanzstücken.
• Der transparente Deckel ermöglicht schnelle visuelle Fehlersuche, ersetzt aber keine Abdichtung in sehr feuchten oder nassen Bereichen — erwägen Sie zusätzliche Gehäuseabdichtung oder Platzierung unter geschlossenen Karosserieteilen.

Identifikation: Das Produkt ist vom Hersteller Hella unter der Teilenummer (MPN) 158.90.27 und GTIN 4082300247466 gekennzeichnet. Diese Codes können zur Zuordnung von Ersatzteilen, Prüfung der Kompatibilität und bei Nachbestellung verwendet werden.

Zusammenfassung: Hella Sicherungskasten 5‑polig (158.90.27) ist eine kompakte Lösung zur Montage von bis zu fünf ATO‑Flachsicherungen in waagerechter Reihenfolge mit transparentem Deckel zur visuellen Kontrolle. Er ist aus Hartplastik mit Metallelementen als Kontakte gefertigt, wird ohne Montageteile geliefert und verfügt über 10 Anschluss­punkte (Ein/Aus pro Sicherung) — geeignet für Montage in Motorradinstallationen und ähnlichen Anwendungen, in denen Platzbedarf und Zugänglichkeit der Sicherungen zentralisiert und sichtbar sein sollen.
