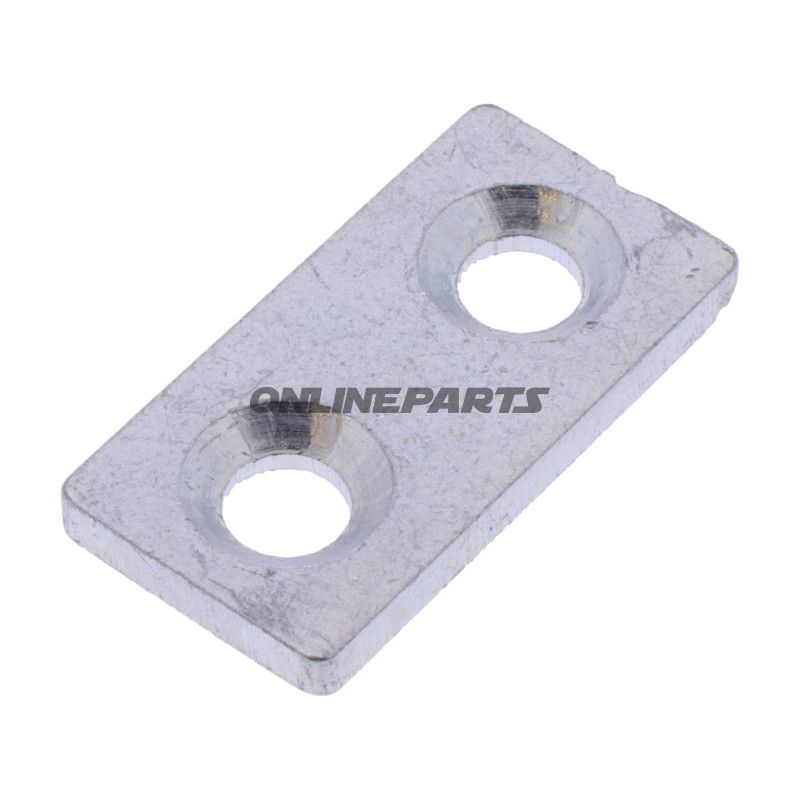

Sicherungsblech für SCHERENBOLZEN JMP 3000DS

Sicherungspaneel für Schneidbolzen an der Hebeplattform JMP DS 3000 H

Produktfunktion

Diese Sicherungspaneel ist vorgesehen zur Befestigung vonSchneid- bzw. Verschiebungsbolzen an der Hebeplattform JMP DS 3000 H. Die Platte fungiert als Verriegelungsplatte, die axiale Bewegungen der Bolzen verhindert und eine korrekte Positionierung der beweglichen Teile des Hebearms während Betrieb und Wartung sicherstellt.

Material und Ausführung

• Material: Verzinkter Stahl — die Verzinkung bietet Korrosionsschutz in Werkstattumgebungen und verlängert die Lebensdauer gegenüber unbehandeltem Stahl.
• Dimensionen: L/ HH: 55 x 28 x 5 mm (angegeben als Länge/Höhe/Höhe/Dicke in der Lieferantenbeschreibung).
• Bohrungsanordnung: 2 Bohrungen Ø 10 mm, ausgelegt zur Aufnahme von Standard-Schneid-/Verschiebungsbolzen, verwendet an der JMP DS 3000 H-Plattform.
• Oberfläche: Die Verzinkung verringert das Rostrisiko durch Feuchtigkeit und gängige Chemikalien in einer Autowerkstatt.

Kompatibilität und Anwendung

Die Platte ist speziell für die Montage an der Hebeplattform JMP DS 3000 H im Zusammenhang mit Schneidbolzen-/Verschiebungsbolzenmontagen konzipiert. Die korrekte Passform und der Lochdurchmesser (10 mm) stimmen mit den ursprünglichen Montagespunkten an der Plattform überein. Die Anwendung umfasst sowohl Sicherung während des Hebens als auch Festigung nach Wartungsarbeiten. Montieren Sie die Platte mit geeigneten Bolzen und Sicherheitsbauteilen gemäß den Anweisungen des Herstellers.

Technische Vorteile

• Einfache mechanische Lösung: Die Platte bietet eine mechanische Stopp- und Verriegelungsfunktion ohne bewegliche Teile.
• Robustheit: 5 mm Dicke aus Stahl sorgt für ausreichende Festigkeit, um den Punktbelastungen standzuhalten, denen die Schneidbolzen ausgesetzt sind.
• Korrosionsbeständigkeit: Verzinkung reduziert den Wartungsbedarf in Werkstattumgebungen.

Montagehinweise

• Kontrollieren Sie Bolzen- und Lochbuchsen auf Verschleiß vor der Wiedermontage.
• Verwenden Sie Bolzen mit dem korrekten Anzugsmoment und ggf. Sicherheitsverschraubungen wie Ringsicherungen oder Mutter-Sicherungen gemäß JMP-Anweisungen.
• Ersetzen Sie die Platte bei sichtbaren Verschleiß, Verformungen oder Korrosion, die die Bolzenbefestigung beeinträchtigen könnten.

Identifikation

Das Produkt wird von JMP geliefert und kann anhand der Lieferanten-Teilenummer (MPN) 652.31.11 identifiziert werden. GTIN ist in den verfügbaren Daten nicht angegeben. Die Markenbezeichnung JMP und MPN 652.31.11 sind beim Bestellen und bei der Suche nach kompatiblen Ersatzteilen für JMP DS 3000 H hilfreich.
