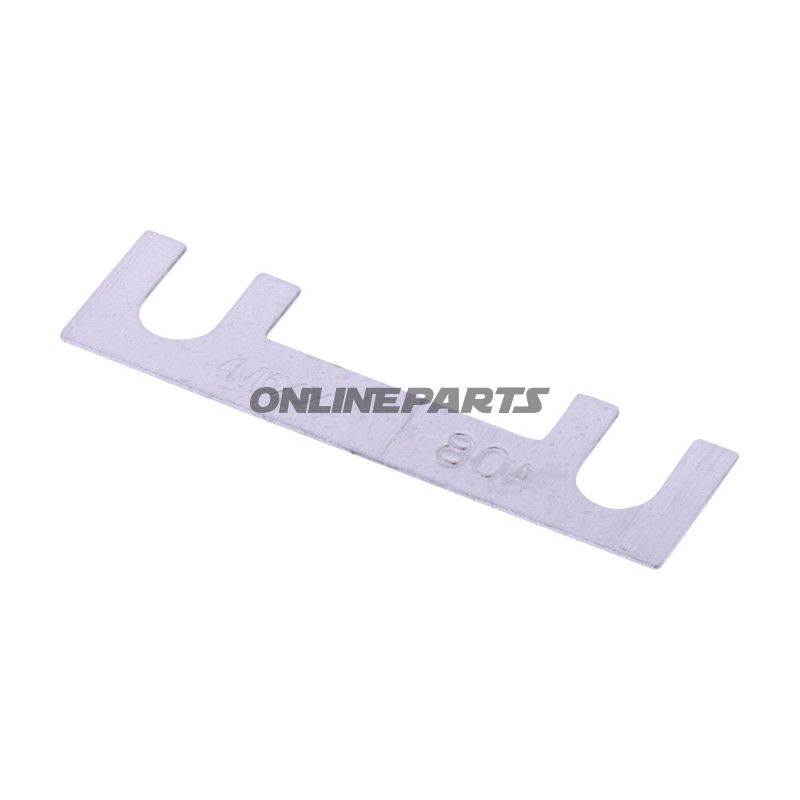

Sicherung STREIF 80A JMP Packung 5 Stück Alternative: 1490078

Sicherung STREIF 80 A (Bolt-on-Streifen) für Motorrad und Elektroinstallationen

Produkt: Sicherung STREIF 80 A von JMP (MPN: 149.00.54, GTIN: 4043981409420). Diese Bolt-on-Streifen-Sicherung ist für Niederspannungsinstallationen bis 32 V vorgesehen und wird dort verwendet, wo eine robuste, mechanisch montierbare Sicherung in den elektrischen Z circuits eines Motorrads, Ladekreisen oder anderen Fahrzeug- und Maschineninstallationen gewünscht ist.

Funktion und Anwendung

• Die Sicherungsart ist eine Bolt-down/Strip-Sicherung, das bedeutet, dass das Sicherungselement als Metallstreifen mit Montageschraubenlöchern ausgeführt ist. Dies sorgt für eine zuverlässige mechanische Verbindung zu Drahtnetzen oder Sammelbahnen.
• Primäre Funktion ist der Überspannungsschutz: Bei dauerhaftem Strom über 80 A bricht das Sicherungselement den Stromkreis und schützt Kabel, Stecker und elektrische Bauteile vor Wärme- und Brandgefahr.
• Geeignet für den Einsatz in Motorrädern, ATVs, kleinen Fahrzeugen und anderen 12–32 V-Systemen, bei denen Platz und mechanische Befestigung eine Rolle spielen.

Materialien und Konstruktionsdetails

• Abmessungen: 41 x 11 mm (aktive Streifen) — kompakte Bauform für einfache Montage in engen Räumen.
• Montageslöcher: Lochabstand 30 mm, Lochdurchmesser ca. 5,5 mm, passend zu M5-Schrauben/Gewindeverbindungen. Der praktische Abstand gewährleistet eine stabile mechanische Verbindung und korrekte Vorspannung bei der Montage.
• Spannungsklasse: zugelassen bis 32 V, das deckt Standard-12-V- und 24-V-Fahrzeugsysteme ab.
• Das Sicherungselement ist als Platte/Strip aus leitfähigem Material (typischerweise Kupferlegierung mit geeigneter Beschichtung) ausgeführt, ausgelegt für eine feste, niederohmige Verbindung, bis das Element bei Überstrom schmilzt. Die Materialwahl bietet sowohl gute Stromführung als auch ein vorhersehbares Schmelzverhalten, ohne übermäßige Ansprüche an Korrosionsbeständigkeit; bei Installation in feuchten oder korrosiven Umgebungen wird Korrosionsschutz der Kontakte und eine korrekte Schraubenspreizung empfohlen.

Technische Hauptdaten

• Stromstärke (Nennwert): 80 A
• Spannung (max.): 32 V
• Typ: Bolt-down / Strip-Sicherung
• Abmessungen: 41 x 11 mm
• Lochabstand: 30 mm
• Lochdurchmesser: ca. 5,5 mm (passt zu M5)
• Automatisches Auslösen: Nein (mechanisches Schmelzelement)

Kompatibilität und Montage

• Die Sicherung wird mit durchgörgenden M5-Schrauben oder passenden Klemmplatten montiert. Sicherstellen, dass das richtige Drehmoment und die Kontaktflächen (Scheiben/O-Ringe) vorhanden sind, um Überhitzung zu vermeiden.
• Geeignet für Anwendungen, bei denen eine flache Strip-Sicherung einer Patronen- oder Glaseinrichtung bevorzugt wird, z. B. in Anschlussblöcken, Sicherungspanelen oder direkt auf Verteilungsschienen.
• Nutzer sollten vor der Montage Platz, Lochabstand und elektrische Anforderungen prüfen, um Kompatibilität mit bestehenden Installationen sicherzustellen.

Marke und Identifikation

• Hersteller/Marke: JMP – ein Anbieter elektrischer Ersatzteile für den Motorrad- und Fahrzeugmarkt.
• MPN (Artikelnummer): 149.00.54
• GTIN (Strichcode): 4043981409420

Hinweise zur Nutzung

• Lösen Sie keine lose Verbindung bei der Montage – selbst geringfügiger Verschleiß oder Oxidschicht kann den Übergangswiderstand erhöhen und Wärmeentwicklung verursachen.
• Beim Austausch von Sicherungen Maßwerte (80 A) und Spannungsklasse (32 V) einhalten für sichere Funktion.
• Das Produkt wird wie vom Anbieter angegeben geliefert; prüfen Sie beim Kauf, wie viele Einheiten enthalten sind, falls die Verpackungsmenge relevant sein könnte.
