Sicherung STREIF 60A JMP HSB Packung 5ST Alternative: 1490076

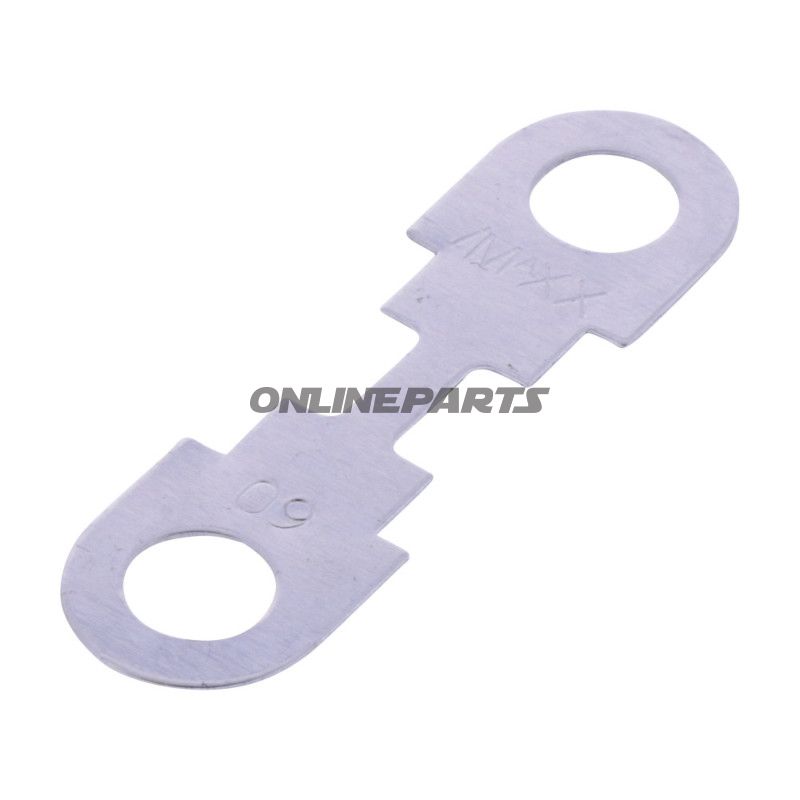

Sicherung STREIF 60 A (Bolt-Down-Streifen) für 12–32 V Systeme — JMP

Produktübersicht: Diese Bolt-Down-Streifen-Sicherung von JMP (MPN: 149.00.52, GTIN: 4043981409406) ist für elektrische Systeme konzipiert, bei denen eine einzige Hochstrom-Sicherungslösung mit festen Schraubverbindungen erforderlich ist. Das Produkt wird in einer Packung mit 5 Stück geliefert und wird häufig in Fahrzeugen verwendet, in denen VAG-Standards und ähnliche Installationsmethoden Anwendung finden.

Funktion und Anwendung:

• Die Sicherung fungiert als Bolt-Down-Streifen (HSB-Sicherheitstreifen) — eine metallische, stromführende Leiste mit Bohrungen, die direkt am Chassis oder an einem Sicherungshalter mit M6-Schraube/Gewinde montiert wird.
• Bei Überstrom bricht der Streifen die Verbindung und schützt das Leitungsnetz und Bauteile vor Schäden. Da es sich um eine nicht automatische, Einweg-Sicherung handelt, müssen defekte Einheiten nach Auslösung ausgetauscht werden.
• Geeignet für Fahrzeug-Systeme mit 12 V und 24 V bis nominell 32 V, typischerweise verwendet in Auto- und Motorrad-Anwendungen, Arbeits- und Landwirtschaftsmaschinen sowie Sonderinstallationen, bei denen der Platz eine kompakte Bolt-Down-Lösung erfordert.

Technische Daten und Abmessungen:

• MPN: 149.00.52
• GTIN: 4043981409406
• Marke: JMP
• Typ: Bolt-down Sicherung / Streifen-Sicherung
• Stromstärke (Nennleistung): 60 A
• Nennspannung: bis zu 32 V
• Außenmaße: 42 x 12 mm
• Bolzenabstand/Bohrungabstand: 30 mm
• Bohrungsdurchmesser: Ø 6 mm (passt zu M6-Schraube)
• Automatische Funktion: Nein (Einweg-Sicherung)

Werkstoffauswahl und Eigenschaften:

• Leitendes Element und Flansche sind aus Zink oder zinkbeschichtetem Material gefertigt, was unter normalen Fahrzeugbedingungen eine gute Leitfähigkeit und Korrosionsbeständigkeit bietet. Zink bietet einen pragmatischen Kompromiss zwischen elektrischer Leitfähigkeit, mechanischer Formstabilität und Preis.
• Montage mit Schraubbolzen gewährleist eine geringe Kontaktwiderstands und mechanisch stabile Verbindung im Vergleich zu schraubfreien oder Push-in-Sicherungen, was bei Anwendungen mit Vibration und wechselnder Belastung vorteilhaft ist.
• Ausgelegt für leichten Austausch via M6-Bolzen; Dicht- oder Isolationskomponenten sollten je nach Installationsumgebung bewertet werden, um Feuchtigkeitseintritt und galvanische Korrosion in aggressiven Umgebungen zu vermeiden.

Kompatibilität und Montageanleitung:

• Abmessungen und Lochabstand (30 mm) entsprechen vielen VAG-ähnlichen Sicherungshaltern und Spezialpanels; prüfen Sie die physischen Maße bei Retrofit oder eigener Panelmontage.
• Montage mit M6-Bolzen/Schraube; das Anziehen sollte mit dem passenden Drehmoment erfolgen, um Deformationsschäden an der Streifen zu vermeiden und niedrigen elektrischen Widerstand sicherzustellen.
• Da es sich um eine nicht-automatische Sicherung handelt, sollte sie nur in Stromkreisen verwendet werden, in denen ein Einwegschutz akzeptabel ist oder in denen Servicezugang zum Austausch möglich ist.

Hinweise:

• Der Produktname kann in einigen Katalogen auch unter der alternativen Referenz 1490076 aufgeführt sein; die korrekte JMP-Referenz ist MPN 149.00.52.
• Der Pack enthält 5 Stück — bei der Ersatzteilplanung ist dies zu berücksichtigen, beachten Sie jedoch, dass Installationsmengen immer gegen den Bedarf geprüft werden.
• Überprüfen Sie stets die Sicherungscharakteristik und die Nennwerte im Hinblick auf die elektrische Belastung und die System-Fehlerströme vor der Montage.
