Sicherung STREIF 150A JMP HSB Packung 5 ST ALTN1490073

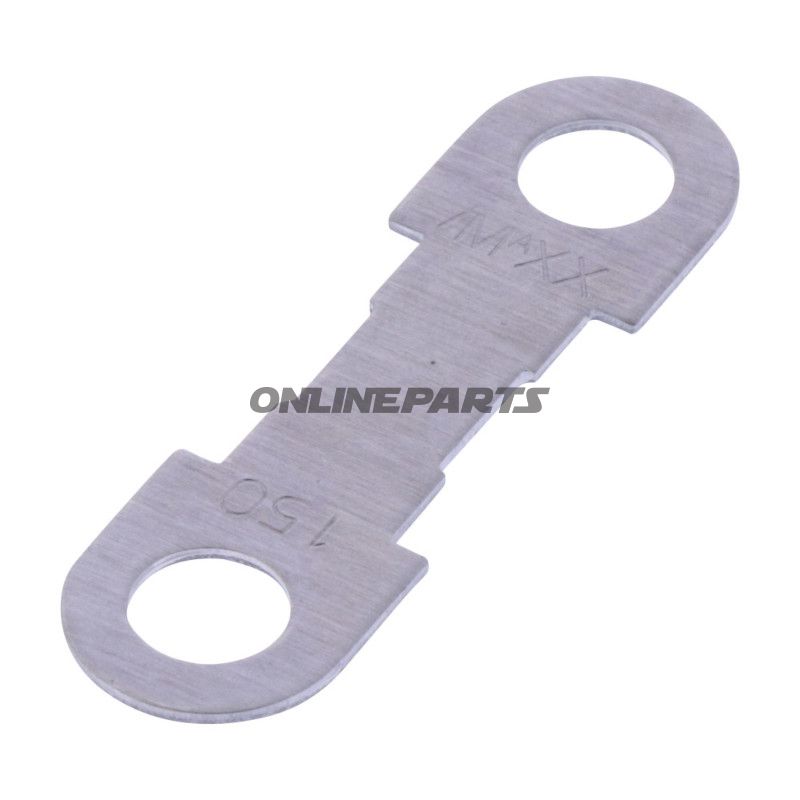

Sicherung STRIP 150 A (Bolzenbefestigung) für 12–32 V Systeme — JMP HSB

Produktübersicht: JMP HSB Streifensicherung mit Nennstrom 150 A (MPN: 149.00.48, GTIN: 4043981409376). Diese Bolzen-fixierte Art Sicherung (auch als Streifensicherung bezeichnet) wurde für Anwendungen mit hohem Strombedarf und einfacher Montage auf einer Busbar oder Sicherungsblock mit Bolzenbefestigung entwickelt. Wird in einer Packung mit 5 Einheiten unter der Bezeichnung ALTN1490073 geliefert.

Funktion und Anwendung:

• Die primäre Funktion der Sicherung besteht darin, Kabel und Schaltungen vor Überstrom zu schützen, indem die Verbindung bei etwa 150 Ampere getrennt wird.
• Als Bolzen-fixierte Streifensicherung bietet sie eine stabile mechanische Verbindung zur Stromverteilung und eignet sich für 12–32 V DC-Systeme in Fahrzeugen, Bedienpanelen und Sonderkonstruktionen.
• Typischer Einsatz in Anwendungen, bei denen eine vorübergehende oder federbasierte Einsetzung von Sicherungen nicht gewünscht ist — z. B. in größeren Kabelbäumen, Commercial- Vehicles und Sound- oder Lichtinstallationen an Motorrädern oder Autos.

Material und Konstruktion:

• Kontaktmaterial: Zinkelegierung. Zink sorgt für gute elektrische Kontaktfähigkeit und Korrosionsbeständigkeit bei korrekter Oberflächenbehandlung und festem Anziehen.
• Durchführung und Bolzenlöcher: Ausgelegt für M6-Bolzen/Gewinde, Lochdurchmesser 6 mm und Abstandsmitte (Bolzenabstand) 30 mm, was eine stabile mechanische Fixierung bei Vibrationen sicherstellt.
• Abmessungen: Gesamtmaße der Streife ca. 42 x 12 mm, flaches Profil für einfache Montage auf flachen Busbars oder Montageschienen.

Technische Daten (Zusammenfassung):

• Typ: Bolzen-fixierte Streifen-Sicherung
• Nennstrom: 150 A
• Nennspannung: bis zu 32 V DC
• Abmessungen: 42 x 12 mm
• Bolzenabstand: 30 mm
• Lochdurchmesser: 6 mm (ausgelegt für M6-Bolzen)
• Automatisch: Nein (nicht selbstrückstellend)

Kompatibilität und Montage:

• Passt zu Anwendungen, die VAG-Standards in Form und Abmessungen entsprechen; überprüfen Sie immer Maße und Bolzenabstand gegen den vorhandenen Montagepunkt.
• Montage mit M6-Bolzen/Schraubverbindung — verwenden Sie passende Unterlegscheiben und das Anzugmoment, um eine korrekte elektrische Verbindung sicherzustellen und lossbergungsbedingte Wärmeentwicklung zu vermeiden.
• Geeignet für Motorräder, Pkw, Nutzfahrzeuge und industrielle Anwendungen, bei denen 150 A-Schutz erforderlich ist und der Platz eine flache Streifensicherung zulässt.

Marke und Identifikation: Das Produkt wird von JMP hergestellt und mit MPN 149.00.48 identifiziert. GTIN 4043981409376 kann bei der Suche in Ersatzteil-Datenbanken oder im internen Warendispositionssystem verwendet werden. Diese JMP HSB Streifensicherung wird in Katalogen als HSB safety strip geführt und kann unter dem Bezeichnung ALTN1490073 in Versandzusammenhängen gefunden werden.

Praktische Hinweise für Fachpersonal:

• Überprüfen Sie die Nennstromangabe der Sicherung im Verhältnis zu den erwarteten Start- und Betriebsströmen der Schaltung, um versehene Ausschaltungen oder Unterdimensionierung zu vermeiden.
• Gewährleisten Sie das korrekte Anzugmoment bei Bolzenmontage, um Kontaktverlust und Wärmeentwicklung zu minimieren. Nachspannung sollte nach der ersten Betriebsperiode unter Vibrationsbelastung überprüft werden.
• Die Wahl des Materials Zink erfordert geeignete Oberflächenbehandlung oder ausreichenden Druckkontakt in Umgebungen mit hoher Korrosion; erwägen Sie Korrosionsschutz bei marinen oder salzwassigen Umgebungen.

Weitere Informationen: Siehe technische Daten für vollständige Maße und Eigenschaften bei der Montage. Falls alternative Stromwerte oder andere Anschlussarten benötigt werden, können entsprechende Bolzen-fixierte oder automatische Sicherungen je nach Installationsanforderungen in Betracht gezogen werden.
