Sicherung STREIF 100A JMP Packung 5 Stück Alternative: 1490079

Sicherung, Bolt-on-Streifen für 100 A Schutz in 12–32 V-Systemen

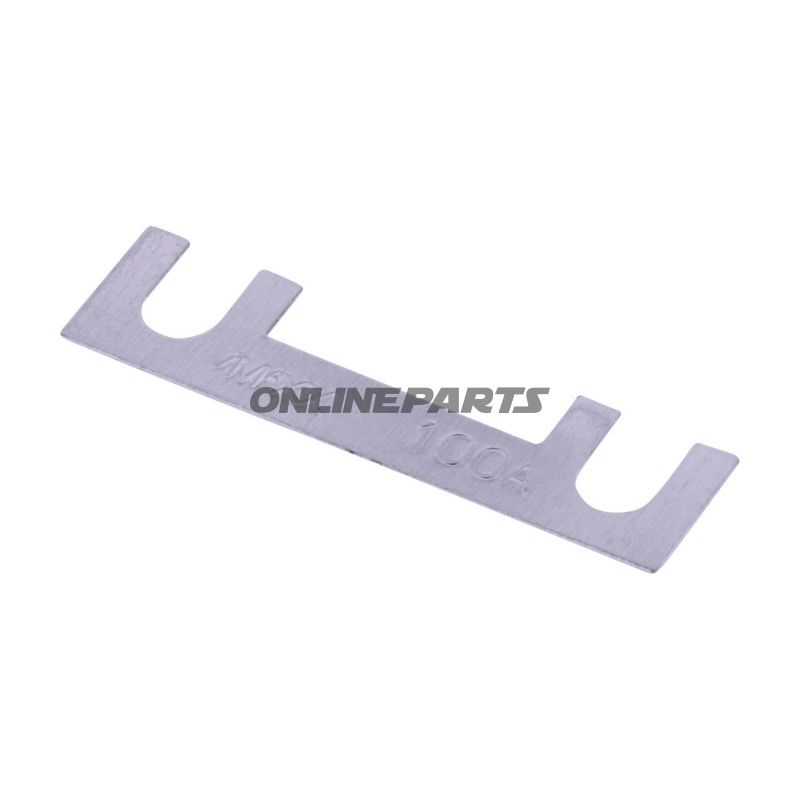

Dieses Produkt ist eine STREIF Bolt-on-Streifen-Sicherung von JMP (MPN: 149.00.55, GTIN: 4043981409437), vorgesehen zum Absichern elektrischer Kreise in Niederspannungssystemen, wie sie typischerweise auf Motorrädern, ATVs und kleinen Fahrzeugen vorkommen. Die Packung enthält fünf identische Einheiten. Alternative Referenz: 1490079.

Funktion und Anwendung

Die Streifen-Sicherung funktioniert als Bolt-on (Bolt-down) Sicherung, bei der ein leitender Metallstreifen den Stromkreis bei Überspannung der angegebenen Stromstärke (hier 100 A) bricht. Sie wird zwischen zwei Bolzen an einem Sicherungspanel oder einer Sicherungsblock montiert, wo die Sicherung die Verbindung physisch hält, bis sie bei Überstrom schmilzt. Die Konstruktion eignet sich für Anwendungen, bei denen eine klare visuelle Kontrolle und ein einfacher Austausch ohne Anforderungen an integrierte Automatik- oder Rückstellfunktionen gewünscht sind.

Technische Eigenschaften

• Typ: Bolt-down-Sicherung / Streifensicherung (Bolt-on-Streifen-Sicherung)
• Strom: 100 A
• Spannung: Bis zu 32 V (geeignet für 12–32 V-Systeme)
• Abmessungen: 41 x 11 mm
• Boltzabstand (Bohrabstand): 30 mm
• Bohrdurchmesser: 5,5 mm (Bolt / Gewinde Ø: M5 empfohlen)
• Material: Zink-beschichteter Metallstreifen
• Automatische Rückstellung: Nein (Einweg-Schmelzsicherung)

Materialauswahl und Eigenschaften

Der Sicherungsstreifen ist aus zinkbeschichtetem Metall gefertigt. Die Zinkbeschichtung bietet Korrosionsschutz in schutzbedürftigen Umgebungen, was bei Fahrzeugen relevant ist, wo Vibrationen, Feuchtigkeit und Verunreinigungen den Materialangriff beschleunigen können. Der Metallstreifen ist auf eine kontrollierte Schmelzung bei Überstrom dimensioniert; die Materialwahl gewährleistet gute elektrische Leitfähigkeit und mechanische Stabilität bei korrekt montierter Bolzenverbindung. Beachten Sie, dass dies eine nicht rückstellbare Sicherung ist – bei Auslösung muss das Element ausgetauscht werden.

Kompatibilität und Montage

Die Streifensicherung wird mit zwei Bolzen in einem Sicherungshalter oder direkt auf einem flachen Montagepanel mit 30 mm Bohrabstand und 5,5 mm Löchern montiert (M5-Bolzen/Gewinde empfohlen). Die Abmessungen (41 x 11 mm) und die mechanische Formgebung bedeuten, dass sie in standardmäßige Bolt-on-Sicherungplatten passt, die der DIN 72581-2 entsprechen. Verwenden Sie sie in 12–32 V elektrischen Kreisen, wobei 100 A der gewünschte Schutzwert ist.

Sicherheit und Anwendungstipps

• Überprüfen Sie, ob Bolzen, Unterlegscheiben und Muttern korrosionsgeschützt und ausreichend fest angezogen sind, um eine geringe Übergangswiderstand zu gewährleisten.
• Wählen Sie die richtige Stromstufe entsprechend Drahtdimension und Verbraucher; eine 100 A Streifensicherung muss mit Leiterkapazität und Komponentenleistung kompatibel sein.
• Da das Element nicht rückstellbar ist, muss ausgelöste Sicherung immer durch denselben Typ und dieselbe Kennzeichnung (JMP MPN 149.00.55) ersetzt werden, um präzisen Schutz und Passform beizubehalten.

Produktidentifikation

Hersteller/Marke: JMP. MPN (Lieferantennummer): 149.00.55. GTIN (EAN): 4043981409437. Diese Identifikatoren dienen der sicheren Ersatzteilbestellung und Kompatibilität.

Hinweise

Die technischen Daten des Produkts folgen DIN 72581-2 für Streifen-/Bolt-on-Sicherungen. Die Verpackung enthält fünf einzelne Sicherungsstreifen desselben Typs. Falls eine andere Stromstärke oder eine rückstellbare Lösung benötigt wird, wählen Sie eine andere Sicherungsart.
