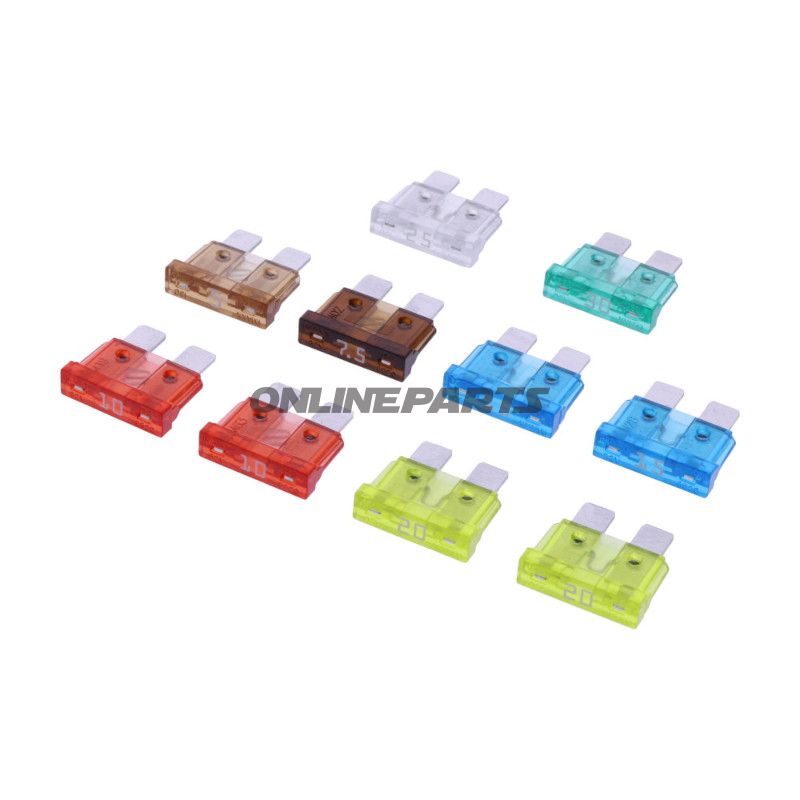

Flache Stecksicherung (Blatt-/Midi-Quetschsicherungen) Satz 5–30 A für Fahrzeuge
Produkt: Sicherungssatz von JMP (MPN: 149.00.81, GTIN: 4043981410167). Der Satz enthält standardflache Stecksicherungen in verschiedenen Amperewerten, vorgesehen für 12–32 V-Fahrzeuginstallationen.
Funktion und Anwendung
Flache Stecksicherungen (Blatt-Sicherungen, ATO/Blade Midi-Typen) schützen elektrische Schaltkreise, indem sie den Stromfluss bei Überspannung der Nennstromstärke unterbrechen. Sie werden typischerweise in Fahrzeug- und Motorradinstallationen verwendet, für Zubehör wie Scheinwerfer, Pumpen, Ladegeräte und nachgerüstete elektrische Geräte sowie in Sicherungskästen, in denen ein schneller Austausch erforderlich ist. Durchsichtige Sicherungskörper ermöglichen eine visuelle Kontrolle des Schmelzstreifens, und Zielmarken am Gehäuse erleichtern die Fehlersuche.
Material und Bauweise
Die Sicherungen besitzen ein Gehäuse aus klarem, spritzwassergeschütztem Kunststoff, der eine visuelle Prüfung sowohl der Stromschiene als auch des Schmelzstreifens ermöglicht. Die Stifte bestehen aus bleihaltigem Kupferlegierungsmaterial, was eine niedrige Übergangswiderstand und gute elektrische Leitfähigkeit gewährleistet. Die Materialauswahl entspricht dem Standard für automotive Blade-Sicherungen und ist so ausgelegt, Vibrationen und Temperaturwechsel in Fahrzeugumgebungen standzuhalten, ohne unrealistische Versprechungen auf extreme Haltbarkeit zu machen.
Technische Daten und Eigenschaften
- Typ: Plug-in-Blade-Sicherung, Blade Midi (ATO-Standard)
- Abmessungen: ca. 19,1 × 18,5 mm
- Bemessungsspannung: bis zu 32 V
- Verfügbare Nennströme im Set: 5 A, 7,5 A, 10 A, 15 A, 20 A, 25 A, 30 A
- Automatische Rücksetzung: Nein (Einweg, Schmelzstreifen)
Kompatibilität und Montageinformationen
Die Sicherungen entsprechen gängigen Standards (entsprechend DIN ISO 8820-3, JASO D612, SAE J1284) und gewährleisten Kompatibilität mit Standard-Blade-Sicherungshaltern und Sicherungskästen in vielen Autos und Motorrädern. Die Maße und die Kontaktanordnung machen sie kompatibel mit den meisten ATO/ATC/Midi-Haltertyp-Varianten für 12 V- und 24 V-Systeme, solange der Halter für Midi/Blade-Format spezifiziert ist.
Handhabung und Wartung
Beim Austausch stets eine Sicherung mit exakt derselben Nennstromstärke wie das Original wählen, um korrekte Schaltkreis-Schutz zu gewährleisten. Die Verwendung einer falschen Ampere-Bewertung kann zu Kabelüberlastung oder wiederholtem Ausfall führen. Visuell das Schmelzstreifen durch die transparente Kunststoffhülle bei Fehlersuche prüfen. Sicherungen sind Einzelbausteine ohne automatische Rücksetzung; defekte Sicherung durch eine neue desselben Typs ersetzen.
Marke und Identifikation
Das Produkt wird von JMP hergestellt und mit MPN 149.00.81 identifiziert. GTIN 4043981410167 kann bei der Suche in Ersatzteil-Datenbanken oder in der Lagerverwaltung verwendet werden, um die passende Komponente sicherzustellen.
Hinweise
Diese Beschreibung deckt die technischen Eigenschaften und Anwendungen der flachen Stecksicherungen in diesem JMP-Satz ab. Die Stückzahl in der Verpackung ist in den Herstellerangaben angegeben; beim Kauf sollte die konkrete Verpackungs- und Lieferinformation beim Händler bestätigt werden, um Missverständnisse bezüglich der Stückzahl zu vermeiden.
