Sicherung PAL CS 100A JMP blau Packung 5 Stück

PAL CS 100 A pal-Block-Sicherung für Motorrad- und Fahrzeuginstallationen

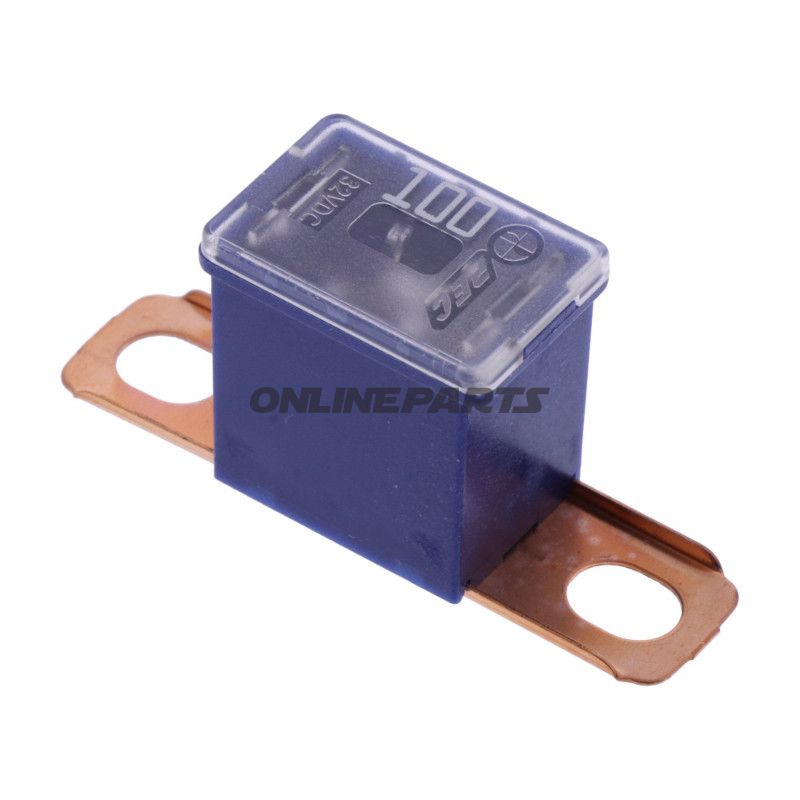

Diese PAL CS Pal-Block-Sicherung von JMP (MPN: 149.01.32, GTIN: 4043981410679) ist eine Karten- oder Plug-in-Sicherung, die zum Schutz elektrischer Schaltungen in Motorrädern und anderen leichten Fahrzeugen entwickelt wurde. Das Produkt wird in blauer Ausführung geliefert und ist als Pal-Block mit transparentem Deckel ausgeführt, sodass eine visuelleInspektion des Sicherungselements ohne Demontage möglich ist.

Funktion

• Die primäre Funktion der Sicherung besteht darin, Kabelbäume und Komponenten vor Überströmen zu schützen, indem der Kreis bei 100 Ampere unterbrochen wird.
• Plug-in/ cartridge-Form ermöglicht einen schnellen Austausch und eine einfache Montage in Pal-Block-Trägern oder Sicherungskästen, in denen dieser Typ verwendet wird.
• Der transparente Deckel ermöglicht eine schnelle visuelle Beurteilung, ob die Sicherung durchgebrannt ist, was im Werkstatt- und Feldbetrieb praktisch ist.

Material und Bau

• Das Gehäuse besteht aus hitzebeständigem Kunststoff, der dafür gewählt wurde, der durch hohe Ströme entstehenden Wärme zu widerstehen und eine stabile mechanische Befestigung zu gewährleisten.
• Die Kontaktklemmen sind aus einer Kupferlegierung gefertigt, mit Fokus auf lange Lebensdauer und niedrigen Kontaktwiderstand, was die Wärmeentwicklung bei Belastung reduziert.
• Erprobt mechanische Konstruktion mit Schraubverbindung M5 (Gewinde Ø in technischen Daten angegeben) für festen und sicheren Anschluss an Halter oder Busbar.

Technische Spezifikationen

• Typ: Plug-in / Cartridge-Sicherung, PAL CS Typ
• Marke: JMP (MPN: 149.01.32)
• GTIN: 4043981410679
• Nennstrom: 100 A
• Nennspannung: 58 V
• Durchführungs-/Bohrungsdurchmesser: ca. 5,5 mm
• Automatische Funktion: Nein (feste Sicherungselement)
• Farbe: Blau (hilft bei der Identifikation der Ampere-Klasse durch visuelle Inspektion)

Kompatibilität und Anwendung

• Entworfen für den Einsatz in japanischen, europäischen, amerikanischen und koreanischen Marken sowie im Aftermarket elektrischer Installationen, in denen PAL CS Cartridgesicherungen verwendet werden.
• Geeignet zum Absichern von Hauptstromversorgungen, Ladekreisen, startmotorbezogenen Kreisen oder anderen Hochstromzweigen in Fahrzeuganwendungen, sofern die Installationsspannung und -profil übereinstimmen.

Standards und Haltbarkeit

• Die Pal-Block CS-Typ ist so konstruiert, dass er relevante Standards wie ISO 8820-4 und JASO D612 erfüllt, was konsistente Anforderungen an Dimensionierung und Leistung in Fahrzeuganwendungen sicherstellt.
• Materialauswahl und Kupferlegierungskontakte sind mit Blick auf Korrosionsbeständigkeit und lange Lebensdauer unter typischen Vibrations- und Temperaturbedingungen in Motorrädern und leichten Fahrzeugen getroffen.

Praktische Hinweise für Monteur und Mechaniker

• Prüfen Sie immer die dimensionsmäßige Passform und Kontaktgeometrie in vorhandenen Sicherungsblöcken vor der Montage.
• Stellen Sie das korrekte Drehmoment bei Schraubverbindungen (M5) sicher, um lose Verbindungen zu vermeiden, die zu Wärmeentwicklung führen können.
• Die durchsichtige Abdeckung erleichtert die Fehlersuche, ersetzen Sie jedoch die Sicherung bei sichtbaren Anzeichen von Korrosion, Überhitzung oder Beschädigung des Gehäuses.

Der Produktname auf der Verpackung kann als „Sicherung PAL CS 100A JMP blau“ erscheinen, und die Produktidentifikatoren JMP, MPN 149.01.32 und GTIN 4043981410679 sollten bei Bestellungen verwendet werden, um die korrekte Variante und Stromklasse sicherzustellen.
