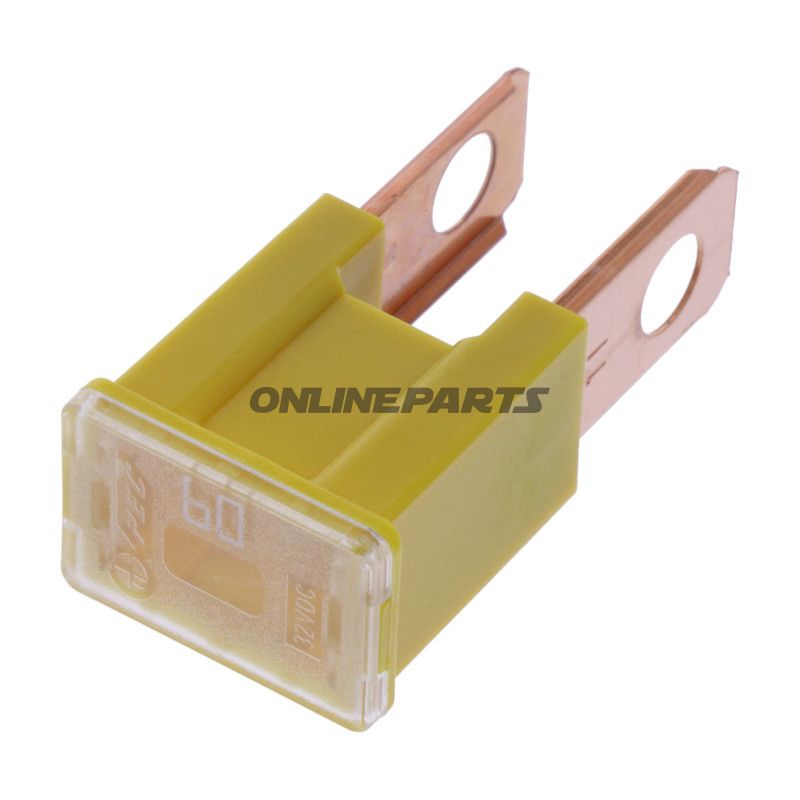

Pal-block Sicherung (BT) 60 A — JMP, Gelb
Produktübersicht: JMP Pal-Block-Sicherung Typ BT mit Kennstrom 60 A und Nennspannung bis zu 58 V. MPN 149.01.26, GTIN 4043981410617. Das Produkt wird in einer Packung mit 5 Stück geliefert. Farbe: Gelb.
Funktion und Anwendung: Diese Pal-Block-Sicherung (Plug-in) ist vorgesehen zum Schutz elektrischer Stromkreise an Motorrädern, Rollern und ähnlichen Fahrzeugen sowie in fahrzeugbezogenen Anwendungen, in denen Cartridge/Block-Sicherungen verwendet werden. Die primäre Funktion der Sicherung besteht darin, den Strom bei Überstrom abzubrechen, um Schäden an Leitungsnetzen, Bauteilen und elektronischen Modulen zu verhindern. Die durchsichtige Abdeckung ermöglicht eine schnelle visuelle Inspektion des Sicherungsfadens ohne Demontage.
Materialien und Konstruktion:
- Gehäuse: Hochtemperaturbeständiger Kunststoff, ausgelegt für kontinuierlichen Betrieb unter wechselnder Wärmebelastung ohne Verformung.
- Steckverbinder: Integrierte Kupferlegierungsstecker mit Korrosionsbeständigkeit und guter Leitfähigkeit, um Spannungsabfall bei hohen Strömen zu minimieren.
- Deckel: Transparent für visuelle Inspektion des Schmelzdrahts und schnelle Fehlersuche.
Technische Daten (Auswahl):
- Typ: Plug-in / Pal-Block-Sicherung, Cartridge Fuse Type BT.
- Nennstrom: 60 A.
- Nennspannung: 58 V.
- Automatisch: Nein (Schmelzsicherung).
Kompatibilität und Anwendungsbereiche: Entwickelt für den Einsatz in japanischen, europäischen, amerikanischen und koreanischen Marken sowie Universalanwendungen, bei denen das BT-Pal-Block-Format verwendet wird. Geeignet als Ersatz in Sicherungsboxen und Modulträgern, die Plug-in-Cartridge-Sicherungen im BT-Format akzeptieren.
Sicherheit und Normen: Die Konstruktion erfüllt relevante Normen für diese Art von Sicherung (z. B. ISO 8820-4, JASO D612) und ist mit Bauteilen ausgeführt, die stabilen Kontakt und vorhersehbare Schmelzeigenschaften bei Überstrom gewährleisten.
Praktische Hinweise zur Montage und Wartung:
- Beim Austausch: Immer denselben Nennstrom (60 A) und dasselbe Format (BT Pal-Block) wählen, um korrekten Schutz und mechanische Passung sicherzustellen.
- Kontrollieren Sie die Kontakte der Sicherungsaufnahme auf Korrosion oder lockere Verbindungen, da dies auch bei korrekten Strombedingungen zu Wärmentwicklung führen kann.
- Die transparente Abdeckung ermöglicht eine schnelle visuelle Kontrolle einer defekten Sicherung ohne Abmontage.
Identifikation: Das Produkt wird vom Hersteller JMP gekennzeichnet und ist unter der Artikelnummer (MPN) 149.01.26 zu finden. GTIN 4043981410617 kann für Bestandsführung, Beschaffung und eindeutige Identifikation in Ersatzteil-Datenbanken verwendet werden.
Fazit: JMP Pal-Block-Sicherung Typ BT 60 A (Gelb) ist eine standardmäßige Plug-in-Cartridge-Sicherung, ausgeführt in Hochtemperaturkunststoff mit Kupferlegierungs-Steckern und transparentem Deckel zur visuellen Inspektion. Sie eignet sich für Service, Austausch und Wartung von Sicherungslösungen in einer Reihe von Fahrzeuganwendungen wie oben beschrieben.
