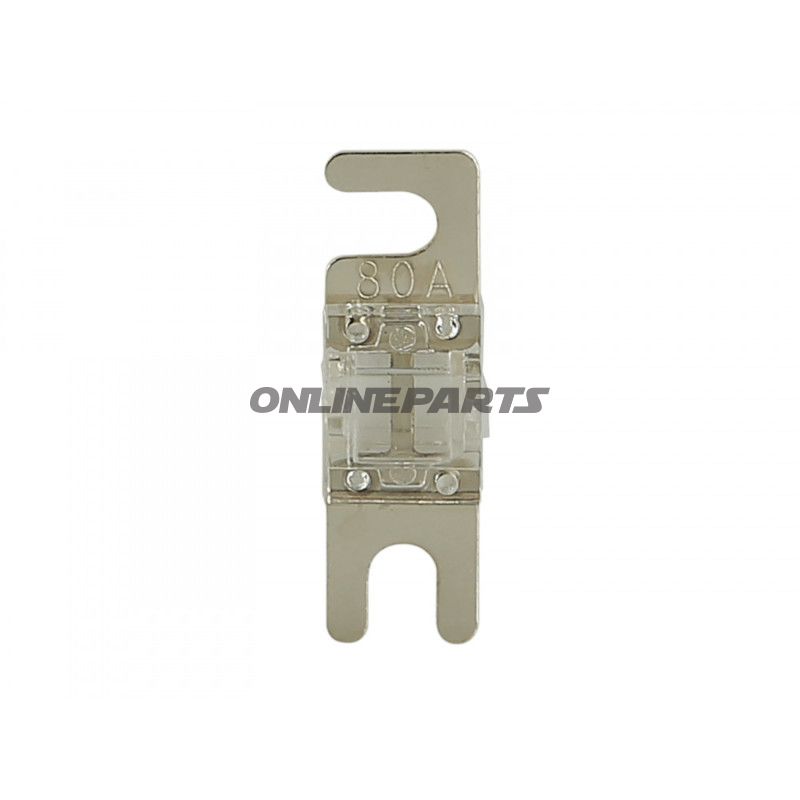

Mini ANL Sicherung 80 A (bolt-down) für Fahrzeuginstallation
Produkt: Mini ANL bolt-down Sicherung, 80 A, Abmessung 42 x 12 mm. Wird von ACV geliefert (MPN: 194.09.78, GTIN: 4026724394061).
Diese Mini-ANL-Sicherung ist so konzipiert, um Niederspannungskreise in Fahrzeugen und Marineanwendungen zu schützen, bei denen der Platz begrenzt ist, aber hohe Stromstärken auftreten. Die Konstruktion ist eine bolt-down (fest montierte) Bauart, was bedeutet, dass die Sicherung mit Schrauben durch die beiden Terminallöcher befestigt wird und daher eine robuste elektrische und mechanische Verbindung bietet, die für vibrationsbelastete Umgebungen geeignet ist.
- Funktion: Unterbricht den Strom bei Überlastung oder Kurzschluss, um Schäden an Verkabelung, Batterie und angeschlossenen Komponenten zu verhindern. Geeignet für Hauptstromleitungen oder als Schutz für Hochstromverbraucher (z.B. Startmotor, Hauptverteilerleitungen, Verstärker).
- Strom- und Spannungscharakteristik: Nennstrom 80 A bei nominalem Spannungsniveau bis zu 36 V.
- Physische Form und Montage: Abmessungen 42 x 12 mm; Lochabstand zwischen Montagebohrungen 30 mm; Lochdurchmesser 8,5 mm. Bolt-down Montage sorgt für geringe Übergangswiderstände und zuverlässige mechanische Befestigung.
- Materialauswahl und Eigenschaften: Kontaktflächen und Terminale sind aus einer Metalllegierung mit entsprechender Leitfähigkeit und Korrosionsbeständigkeit für Auto- und Marineeinsätze gefertigt. Das Sicherungselement ist in einem robusten Gehäuse (silberfarben) eingeschlossen, das vor mechanischer Beeinflussung schützt und das Risiko ungewollter Kontakte reduziert.
- Automatik: Nicht automatisiert (manuell trennend durch Schmelzdraht/Element), also eine herkömmliche Schmelzsicherungstyp, nicht elektronisch oder wiederschließbar.
Technische Daten (Überblick):
- Typ: Bolt Down Fuse / ANL Mini
- Abmessungen: 42 x 12 mm
- Nennspannung: 36 V
- Stromstärke: 80 A
- Lochabstand: 30 mm
- Lochdurchmesser: 8,5 mm
- Automatisch: Nein
Die Produktnummer (MPN 194.09.78) und die Marke ACV können verwendet werden, um die genaue Variante bei Bestellung oder beim Vergleich mit anderen Sicherungen zu identifizieren. GTIN 4026724394061 gibt die globale Artikelidentifikation für diese Verpackungsvariante an.
Kompatibilität und Anwendung: Geeignet für den Einsatz in Autos, Lastwagen, Booten und anderen 12–36 V-Systemen, bei denen Platzmangel eine kompakte ANL-Lösung erfordert. Die Montage erfordert Platz für Bolzenmontage und korrekt dimensionierte Kabelschuhe. Wählen Sie 80 A für Kreise, die auf diesen Stromwert ausgelegt sind; bei der Auswahl des Sicherungswerts sollten Startströme und kurzzeitige Spitzen berücksichtigt werden.
Anmerkungen zur Installation: Sicherstellen, dass das Drehmoment bei der Bolzenmontage korrekt ist, um lose Verbindungen oder Beschädigungen des Gehäuses zu vermeiden. Verwenden Sie passende Kabelschuhe und Crimpverbindungen und überprüfen Sie, dass Verbindungen sauber und korrosionsfrei sind. Ersetzen Sie eine defekte Sicherung nur durch denselben Typ und dieselbe Charakteristik, um den vorgesehenen Schutz zu erhalten.
