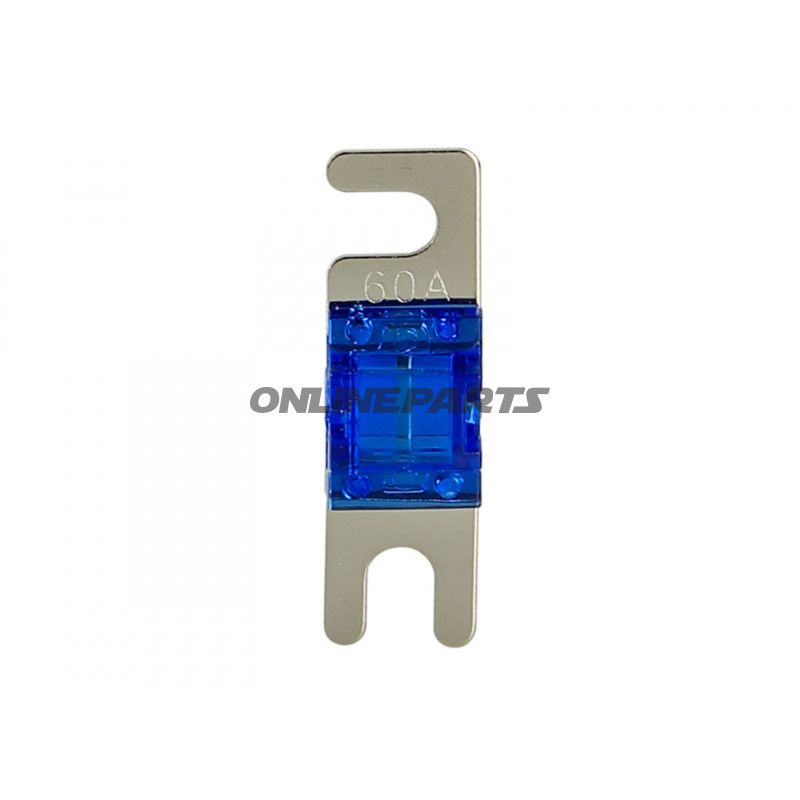

Sicherung mini ANL 60A 42x12 Inhalt 4 Stück

Mini ANL-Sicherung 60 A zur bolt-down Montage

Diese Mini-ANL-Sicherung von ACV (GTIN 4026724394047, MPN 194.09.77) ist für elektrische Kreisläufe in Fahrzeugen gedacht, bei denen eine hohe Stromkapazität in kompakter Form erforderlich ist. Das Produkt ist eine bolt-down (bölmontierte) Sicherung im ANL-Mini-Format mit 60 Ampere Nennstrom und den Maßen 42 x 12 mm.

Funktion

• Die primäre Funktion der Sicherung besteht darin, Leitungen und Bauteile vor Überstrom und Kurzschluss zu schützen, indem der Stromkreis bei Überschreitung des Nennwerts (60 A) unterbrochen wird.
• Bolt-down-Ausführung bedeutet, dass die Sicherung mechanisch mit Schrauben durch die Augen befestigt wird, was eine sichere elektrische Verbindung und guten Kontakt zu Modulen oder Sicherungshaltern sicherstellt, die für ANL-Typ vorgesehen sind.
• Die Abmessungen und Lochabstände machen sie geeignet für die Installation in bestehende ANL-Mini-Halterungen oder spezialisierte Montagerahmen an Motorrädern, Booten und anderen Fahrzeugelektroniksystemen mit begrenztem Platz.

Materialien und Eigenschaften

• Leitende Teile sind aus einer Metalllegierung mit silberfarbener Oberfläche ausgeführt, um niedrigen Kontaktwiderstand und stabile Stromführung unter Last zu gewährleisten.
• Isolierteile und Gehäuse bestehen aus wärmebeständigem, elektrisch isolierendem Material, das Temperaturanstiege bei Belastung ohne Verformung widersteht.
• Lochdurchmesser beträgt 8,5 mm, mit einem Lochabstand (Mitte–Mitte) von 30 mm, was dem Standard für bolt-down ANL-Mini-Montagen entspricht.
• Die Größe 42 x 12 mm macht die Sicherung deutlich schmaler als Standard-ANL, was in engen Montagesituationen nützlich ist, ohne die Stromkapazität zu beeinträchtigen.

Technische Daten

• Typ: Bolt Down Fuse / ANL Mini
• Abmessungen: 42 x 12 mm
• Nennstrom: 60 A
• Nennspannung: 36 V
• Lochabstand: 30 mm
• Lochdurchmesser: 8,5 mm
• Automatisch: Nein (Einzelfaden/Schmelzglied-Typ)

Kompatibilität und Anwendung

• Geeignet für Motorräder, Kleinfahrzeuge, Marineanwendungen und Spezialinstallationen, bei denen der Platz begrenzt ist, aber eine hohe Sicherungskapazität erforderlich ist.
• Kann in Sicherungshaltern und Paneelen verwendet werden, die für ANL-mini bolt-down Sicherungen vorgesehen sind. Prüfen Sie den Lochabstand (30 mm) und Lochdurchmesser (8,5 mm) am Montagepunkt vor der Installation.
• Keine automatische Wiedereinschalt-Sicherung — beim Auslösen muss das Schmelzglied ausgetauscht werden.

Praktische Hinweise

• GTIN 4026724394047 und MPN 194.09.77 geben die genaue Variante der Marke ACV an, was hilft, ein korrektes Ersatzteil-Matching bei Wartung und Reparatur sicherzustellen.
• Beim Austausch dieselbe Typ und denselben Nennstrom (60 A) wählen und sicherstellen, dass korrektes Schraubmoment und Kontaktflächen verwendet werden, um resistive Erwärmung zu vermeiden.
• Vermeiden Sie es, den Sicherungswert ohne Bewertung der gesamten Schaltungsdimensionierung zu ändern; eine größere Sicherung kann Bauteile bei Fehlern unzureichend schützen.
