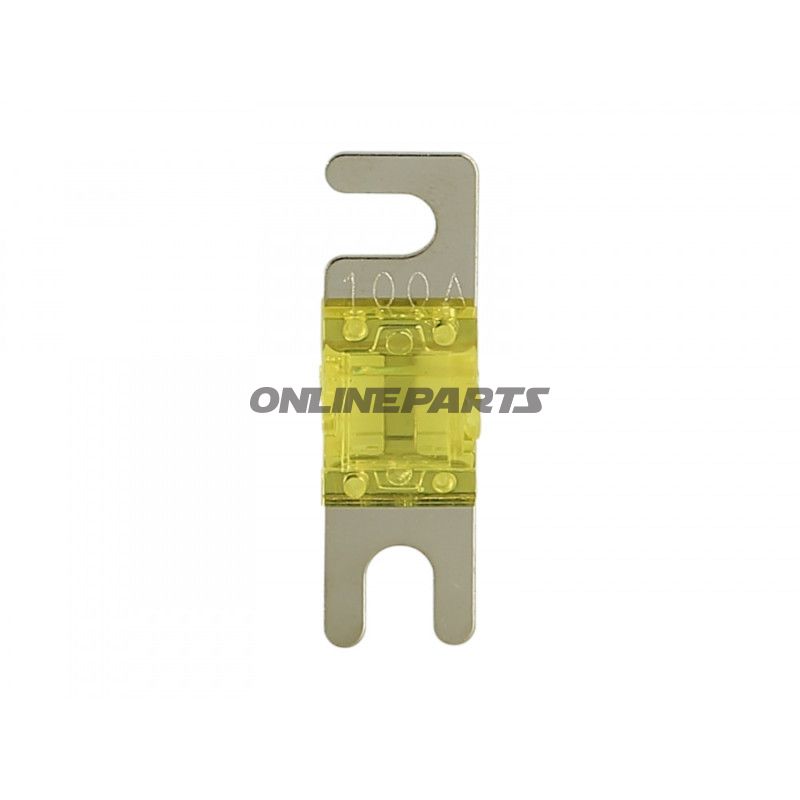

Sicherung, Mini ANL 100 A zur Boltfestigung – 42 x 12 mm
Brand: ACV • MPN: 194.09.75 • GTIN: 4026724394078
Diese Mini ANL-Sicherung ist eine boltfeste Sicherung mit einer Nennstromstärke von 100 Ampere, konzipiert für den Einsatz in 12–36 V elektrischen Systemen, bei denen der Platz begrenzt ist, aber dennoch eine Sicherung mit hoher Stromkapazität benötigt wird. Das Produkt wird in einer Packung mit vier Einheiten geliefert.
- Funktion: Schützt Leitungsnetze, Kabel und angeschlossene Komponenten vor Überstrom und Kurzschluss, indem der Stromkreis bei Überschreitung der Sicherungs-Nennstromstärke unterbrochen wird. Das Bolt-down-Design ermöglicht eine feste Montage der Sicherung in Schienen oder Sicherungshalter mit Durchgangsbolzen.
- Anwendung: Geeignet für Auto-, Motorrad- und Marineinstallationen sowie für Laderegler, Stromverteiler und Aftermarket stromversorgte Einheiten, bei denen Platz und hohe Stromkapazität Anforderungen sind. Die Zielgruppe sind Fachleute und erfahrene Mechaniker, die elektrische Systeme montieren oder warten.
Materialien und physikalische Eigenschaften
Der Sicherungskörper ist aus Metalllegierungen mit korrosionbeständiger Oberfläche (silberfarben) gefertigt, was eine gute elektrische Kontaktqualität und mechanische Haltbarkeit bei Boltfassung sicherstellt. Die Sicherungsschnur ist so ausgelegt, dass sie bei kontrollierter Überstrom gemäß der angegebenen Nennstromstärke schmilzt, was eine vorhersehbare Unterbrechung des Stromkreises ermöglicht.
- Dimensionen: 42 x 12 mm (Sicherungskörper).
- Lochpositionen: Abstand zwischen Montageslöchern 30 mm, Lochdurchmesser 8,5 mm — ausgelegt für Boltfestsetzung in Standardhaltern.
- Nennspannung: Bis zu 36 V.
- Nennstrom: 100 A.
- Typ: ANL Mini, bolt-down (boltfeste) Sicherung.
Technische Vorteile
- Bolt-down-Design sorgt für geringe Kontaktwiderstände und stabile mechanische Verankerung in stark vibrierenden Umgebungen.
- Kompakte Formfaktor (Mini ANL) ermöglicht engere Anordnung in engen Verteilern oder Panels, ohne die Kapazität zu beeinträchtigen.
- Die Konstruktion und Materialzusammensetzung wurden mit Fokus auf elektrische Leitfähigkeit und Wärmebeständigkeit bei kurzfristig hohen Belastungen ausgewählt.
Kompatibilität und Montage
Die Sicherung passt in Halterungen und Klemmen, die für ANL Mini-Format und Boltfestmontage mit 8,5 mm Bolzlöchern ausgelegt sind. Vor dem Einbau sollte der Techniker prüfen, ob der Lochabstand (30 mm) und die Bolzengröße kompatibel sind. Beim Austausch der Sicherung sicherstellen, dass der Ersatz dieselbe Typbezeichnung und Nennstromstärke hat, um den korrekten Schutz des jeweiligen Stromkreises zu erhalten.
Weitere Informationen
Das Produkt wird als ACV 194.09.75 identifiziert (GTIN 4026724394078). Die angegebenen technischen Spezifikationen umfassen Abmessungen und elektrische Daten, die für die korrekte Auswahl und Installation relevant sind.
Technische Daten (Übersicht):- Typ: Bolt-down Sicherung, ANL Mini
- Dimensionen: 42 x 12 mm
- Nennspannung: 36 V
- Nennstrom: 100 A
- Abstand der Löcher: 30 mm
- Löcher diameter: 8,5 mm
- Automatische Abschaltung: Nein (Sicherungstyp, kein Relais)
