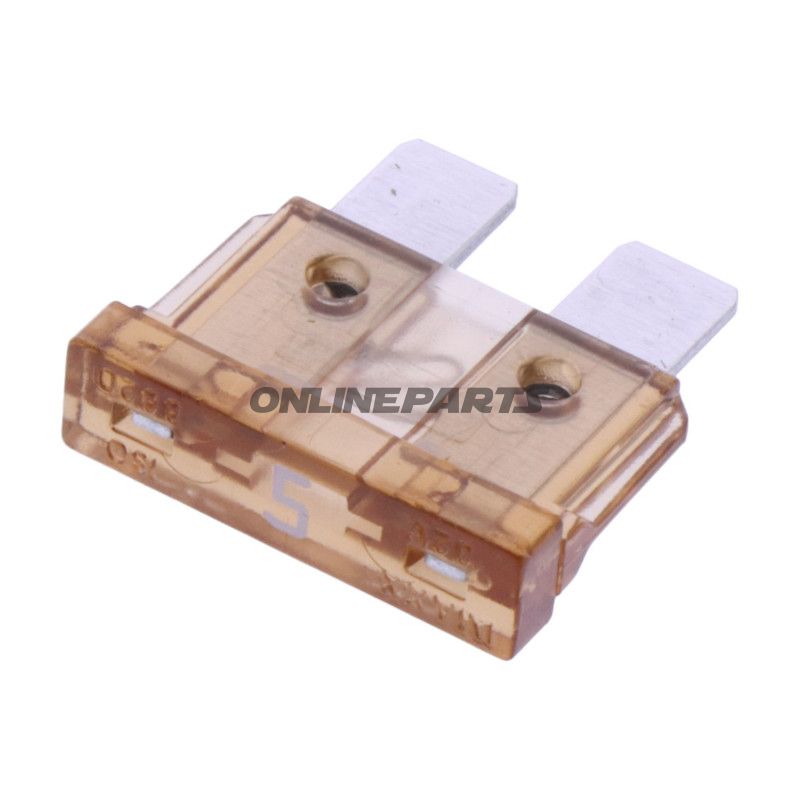

MIDI (ATO) Flach-Sicherung 5 A für Motorbike- und Fahrzeuginstallationen
Produkt: MIDI (ATO) Flachsicherung, 5 Ampere. Marke: JMP. Artikelnummer (MPN): 149.01.97. GTIN: 4043981451269.
Diese MIDI/ATO-Flachsicherung ist gemäß gängiger Standards für Fahrzeugsicherungen ausgeführt und dient dem Schutz elektrischer Kreise in Motorrädern, Rollern und kleineren Fahrzeugen. JMPs Modell 149.01.97 liefert eine feste Nennstromstärke von 5 A und ist für die Installation in vorhandenen Blöcken oder Halterungen für MIDI-Flachsicherungen ausgelegt.
- Funktion: Schützt Leitungsverläufe und Bauteile, indem der Strom bei Überlastung oder Kurzschluss unterbrochen wird. Passt in normale MIDI-Bladeshalter (ATO-Standard).
- Elektrische Eigenschaften: Nennwert 5 A, max. Betriebstemperatur bis zu 32 V.
- Abmessungen: Ca. 19,1 x 18,5 mm, entsprechend MIDI/ATO-Format.
- Visuelle Inspektion: Durchsichtiges Sicherungselement mit markierten Anzeigemarken, die ein schnelles Erkennen ermöglichen, ob die Sicherungstråd intakt oder durchgebrannt ist.
- Farbe: Hellbraun/rosa (Farbkodierung entsprechend dem Nennstrombereich).
Werkstoffauswahl und Konstruktion
Das Sicherungshaus besteht aus transparentem, elektrisch isolierendem Kunststoff, der vibrations- und temperaturbedingten Schwankungen in Fahrzeugen widersteht. Die Sicherungstråd besteht aus legiertem Metall mit kontrolliertem Schmelzpunkt, um eine vorhersehbare Unterbrechung bei Überstrom sicherzustellen. Die Kontaktstifte sind zu Standardblättern geformt und beschichtet, um eine gute elektrische Verbindung zu gewährleisten und Korrosion bei normalem Gebrauch zu widerstehen.
Kompatibilität und Anwendung
Ausgelegt für den Einsatz in MDF/ATO-Boardhalterungen und Verteilungsboxen, die MIDI-Bladesicherungen akzeptieren. Entspricht relevanten Normen wie DIN ISO 8820-3, JASO D612 und SAE J1284, was es geeignet macht für Nachrüstung und Ersatzteilverwendung in einer breiten Palette von Fahrzeugen und elektronischen Systemen, in denen dieser Sicherungstyp spezifiziert wird.
Technische Daten (Zusammenfassung)
- Typ: Plug-in / Blade Fuse, MIDI (ATO-Standard)
- Abmessungen: 19,1 x 18,5 mm
- Nennstrom: 5 A
- Nennspannung: bis zu 32 V
- Automatisches Zurücksetzen: Nein (Einweg-Schmelzsicherung)
Anwendungstipps für Monteure und Techniker
- Ersetzen Sie defekte Sicherungen durch denselben Typ und denselben Stromwert (5 A MIDI/ATO), um korrekte Schutzcharakteristika beizubehalten.
- Sorgen Sie für guten Kontakt im Halter; reinigen Sie ggf. korrodierte Kontaktflächen vor der Montage, um Überhitzung zu vermeiden.
- Bei wiederholtem Ausfall prüfen Sie die Ursache (Kurzschluss, Überbelastung oder Bauteildefekt) statt die Sicherung lediglich mehrfach zu ersetzen.
Das Produkt wird unter der Marke JMP vertrieben und eindeutig mit MPN 149.01.97 und GTIN 4043981451269 identifiziert. Wird als MIDI/ATO 5 A-Sicherung in JMP-Verpackung geliefert.
