MIDI (ATO) Flachsteckersicherung 40 A — JMP

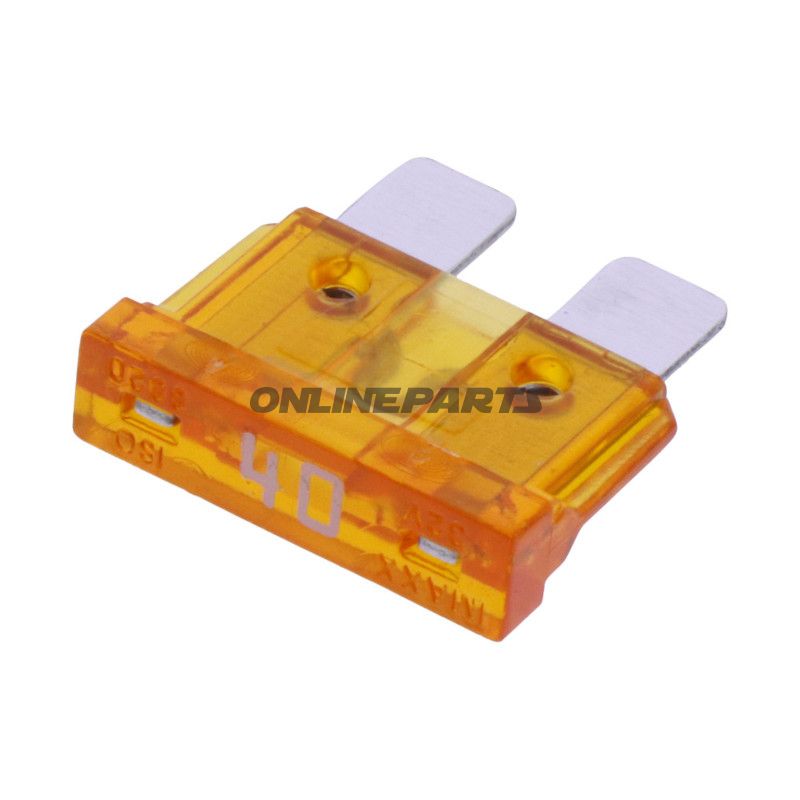

Produkt: JMP MIDI (ATO) Flachsteckersicherung, 40 A, orange. Diese Sicherung wird unter der Artikelnummer (MPN) 149.02.16 geführt und hat GTIN 4043981451450.
MIDI/ATO-Flachstecksicherungen werden weitgehend in Fahrzeug- und Motorradinstallationen zum Schutz von Stromkreisen mit höheren Stromstärken eingesetzt, wo Mini- oder Standard-Flachstecker zu klein sind. Das JMP-Modell ist aus durchsichtigem Kunststoff mit eingebetteten Messpunkten gefertigt, sodass eine visuelle Inspektion des Sicherungsdrahts und Messungen mit Prüfspitzen einfach sind, ohne die Sicherung ganz herausziehen zu müssen.
- Funktion: Unterbricht den Stromkreis bei Überlastung, um Leitungsnetze, Relais und Verbraucher in 12–32 V-Systemen zu schützen.
- Strom- und Spannungsangaben: Nennstrom 40 A, Bewertet bis 32 V.
- Standards: Erfüllt relevante Standards wie DIN ISO 8820-3, JASO D612 und SAE J1284, was die Kompatibilität mit gängigen Sicherungshaltern und -boxen sicherstellt.
Material und Bauweise
Das Sicherungshaus besteht aus transparentem Thermoplast und hält Wärme aus, ermöglicht eine visuelle Inspektion des Schmelzdrahts. Die Kontakte (Blätter) sind aus Kupferlegerung mit Oberflächenbehandlung, die niedrigen Kontaktwiderstand und gute elektrische Leitfähigkeit sicherstellt. Die Konstruktion ist passiv (nicht automatisiert) — bei ausgelöster Sicherung muss der Draht durch eine neue Einheit ersetzt werden.
Mechanische und elektrische Maße
- Typ: Plug-in-Blade-Sicherung, MIDI/ATO-Standard
- Abmessungen: ca. 19,1 x 18,5 mm (Gehäuse)
- Nennstrom: 40 A
- Bewertete Spannung: bis 32 V
Anwendung und Kompatibilität
Designed für den Gebrauch in Sicherungskästen und Halterungen, die MIDI/ATO-Blade akzeptieren. Übliche Anwendungen umfassen größere Verbraucher in Motorrädern, ATVs, kleineren Fahrzeugen und Spezialfahrzeugen sowie in nachgerüsteten Anlagen, in denen 40-A-Schutz erforderlich ist. Die transparente Ummantelung und die Messpunkte machen sie geeignet für die Fehlersuche vor Ort — Techniker können ausgelöste Sicherungen visuell bewerten und Spannungsmessungen ohne zusätzliche Demontage vornehmen.
Technische Hinweise
- Die Sicherung ist nicht selbstheilend; sie wird beim Auslösen ersetzt.
- Wählen Sie immer den Sicherungswert gemäß den Empfehlungen des Herstellers für den jeweiligen Stromkreis.
- GTIN 4043981451450 und MPN 149.02.16 können zur systematischen Identifikation in Ersatzteilbeständen und bei Bestellungen verwendet werden.
Technische Daten (Zusammenfassung)
| Technische Daten |
|---|
| Typ | Plug-in-Sicherung (Bladesicherung, MIDI/ATO) |
| Dimensionen | 19,1 x 18,5 mm (Gehäuse) |
| Bewertete Spannung | 32 V |
| Amperage | 40 A |
| Automatisch | Nein (Einweg-Sicherung) |
Die Marke JMP wird als Hersteller dieses Modells angegeben, was bei Vergleichen mit anderen Anbietern von Blitz- oder Flachsteck-Sicherungen mit denselben Abmessungen und Stromklassen relevant sein kann.
