MIDI (ATO) Flachsicherung 40 A für elektrische Kreise am Motorrad
Produkt: JMP MIDI (ATO) Flachsicherung, 40 Ampere. Marke: JMP. MPN: 149.01.88. GTIN: 4043981451177.
Diese MIDI (ATO) Flachsicherung ist eine Standard-Sicherungsblattsicherung, die zum Schutz von 12–32 V-Elektrikschaltungen vorgesehen ist, typischerweise in Motorrädern, Rollern und leichten Fahrzeugen. Die Konstruktion ist eine Plug-in/Blatt-Typ-Sicherung, die sie für vorhandene Sicherungshalter und -kassetten geeignet macht, die DIN/ISO- und SAE/JASO-Standardschains entsprechen.
- Funktion: Die primäre Funktion der Sicherung besteht darin, den Strom bei Überlastung oder Kurzschluss zu unterbrechen, um Kabel, Stecker und elektrische Ausrüstung zu schützen. Sie ist für einen schnellen Tausch in Sicherungskästen oder Haltern mit Blattmontage konzipiert.
- Strom- und Spannungscharakteristik: Die Nennwerte betragen 40 A bei bis zu 32 V DC, wodurch sie sich für Bauteile mit höherer Belastung eignet, z. B. Anlasserrelais, Heizelemente oder leistungsstarke Anbauverbraucher.
- Physikalische Abmessungen: Flachsicherungstyp Midi (ATO-Standard) mit Abmessungen ca. 19,1 x 18,5 mm des Sicherungskörpers, kompatibel mit Standard MIDI/ATO-Haltern.
- Visuelle Inspektion: Durchsichtiges Sicherungskörper mit sichtbaren Messpunkten ermöglicht die Prüfung der Durchbrennung ohne vollständige Demontage.
- Standardkonformität: Wird gemäß relevanter Standards hergestellt (u. a. DIN ISO 8820-3, JASO D612 und SAE J1284), was physische und elektrische Kompatibilität mit standardisierten Sicherungssystemen sicherstellt.
Materialeigenschaften: Das Sicherungshäuschen besteht aus durchsichtigem, hitzebeständigem Kunststoff, der den Temperaturen und mechanischen Anforderungen standhält, die in Motorradumgebungen üblich sind. Die Kontakte bestehen aus einer Kupferlegierung mit antikorrosiver Oberflächenbeschichtung für sicheren elektrischen Kontakt und geringe Übergangswiderstände. Innerhalb ist das Schmelzelement auf eine angegebene 40-A-Bremscharakteristik kalibriert, ohne unnötige Verzögerung bei Überstrom.
Anwendung und Kompatibilität: Passt in Standard MIDI/ATO-Sicherungskästen an Motorrädern, ATVs und Kleinfahrzeugen. Da das Produkt gängige Standards erfüllt, kann es als Ersatz für ähnliche 40 A MIDI/ATO-Sicherungen von anderen Anbietern verwendet werden, sofern Abmessungen und Nennwerte übereinstimmen. Hinweis: Die Sicherung ist keine automatische Rückstell-Sicherung; wenn das Schmelzelement durchgebrannt ist, muss sie ersetzt werden.
Praktische Hinweise für den Mechaniker: Bei Reparaturen und Fehlersuche macht die durchsichtige Ummantelung das visuelle Prüfen, ob die Sicherung durchgebrannt ist, einfach. Berücksichtigen Sie bei der Auswahl der Sicherung immer die nominelle Stromstärke des Systems und Kurzschlussströme; verwenden Sie eine 40 A-Sicherung, wenn die Belastung des Stromkreises diesen Wert erfordert. Vermeiden Sie Sicherungen mit höherer Nennstromstärke als die Kabel und Komponenten ausgelegt sind.
Technische Daten (Kurz):
- Typ: Blatt-/Plug-in-Sicherung, Midi (ATO-Standard)
- Abmessungen: ca. 19,1 x 18,5 mm
- Nennspannung: bis zu 32 V DC
- Nennstrom: 40 A
- Auto-Reset: Nein

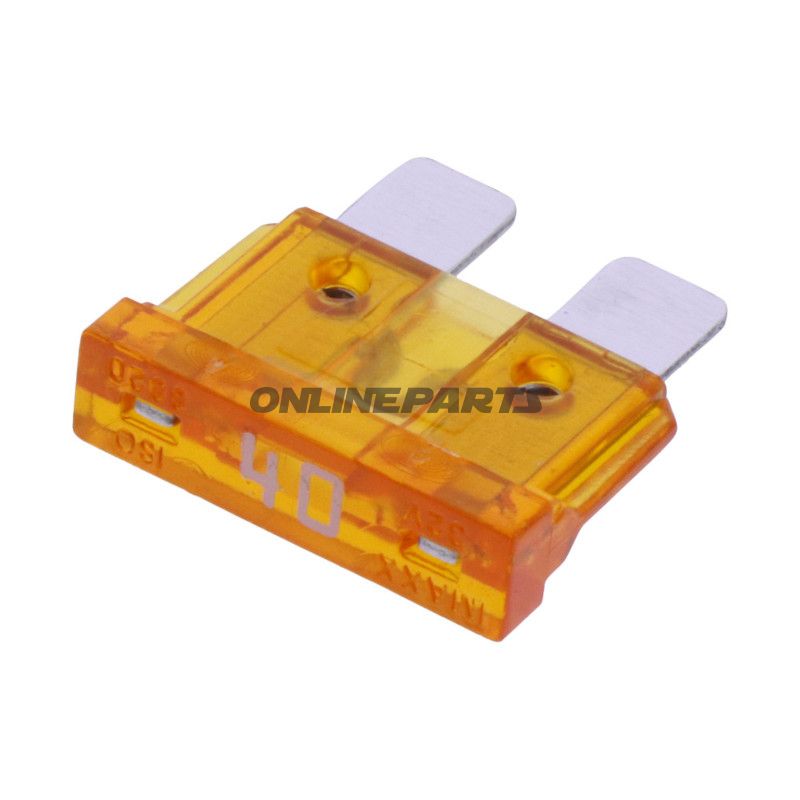

Produktbezeichnung im Handelsnamen lautet: "FUSE MIDI (ATO) 40A JMP ORANGE" — die orange Farbe folgt der Farbcodierung für 40 A-Sicherungen, was eine schnelle Identifikation in Sicherungskästen erleichtert.
