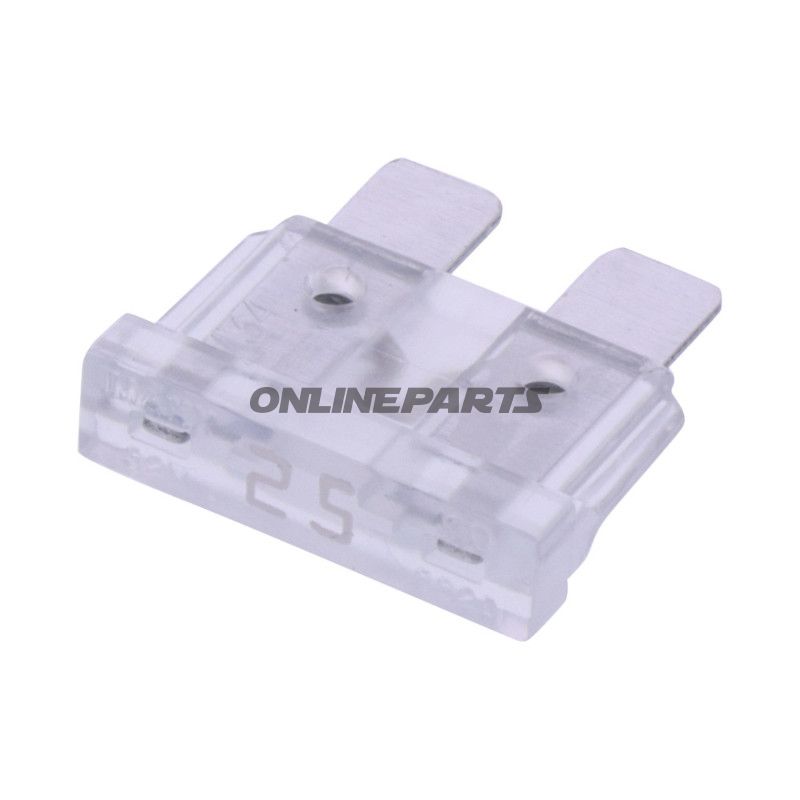

MIDI (ATO) Flachsteckschutz 25 A für Fahrzeuginstallationen
Brand: JMP — MPN: 149.02.24 — GTIN: 4043981451535
Diese MIDI (oft als ATO bezeichnete) Flachstecksicherung ist für elektrische Stromkreise in Motorrädern, Rollern und leichten Fahrzeugen vorgesehen, bei denen standardisierte Bladesicherungen verwendet werden. Das Produkt wird unter JMPs Handelsbezeichnung geliefert und ist für 25 Ampere bei bis zu 32 Volt spezifiziert, was es für mittelgroße Verbraucher geeignet macht, z. B. Beleuchtungsanlagen, Heizgriffe, Lade-/Kreise und ähnliche Systeme, bei denen ein Schutz gegen Überströme erforderlich ist.
Funktion
- Die Sicherung brechen den Strom bei Überstrom, um Leitungsnetze und elektrische Komponenten vor Schäden durch Kurzschluss oder Überlastung zu schützen.
- In Form einer Plug-in-Blade-Sicherung ist sie schnell in Sicherungsboxen oder Paneelen auswechselbar, ohne zusätzliches Werkzeug zu benötigen.
- Durch das transparente Sicherungsgehäuse ist der Zustand des Leiters visuell überprüfbar, und es ist leicht festzustellen, ob die Sicherung durchgebrannt ist.
Materialauswahl und konstruktive Merkmale
- Blade/Terminal: Legierung aus Metall, ausgelegt auf sicheren elektrischen Kontakt und geringem Übergangswiderstand. Die Materialwahl priorisiert mechanische Stabilität und Korrosionsbeständigkeit unter normalen Betriebsbedingungen.
- Sicherungshaus: Transparentes Kunststoffmaterial, das eine visuelle Inspektion der Schmelzdraht und Messpunkte ermöglicht. Der Kunststoff ist so dimensioniert, dass er Betriebstemperaturen typischer Fahrzeuginstallationen aushält, ohne sich bei kurzzeitigen Temperaturschwankungen zu verformen.
- Schmelzdraht: Präzisionsabgestimmt, um bei kontrollierten Bedingungen nahe dem angegebenen Nennwert (25 A) auszulösen, gemäß geltenden Standards.
Standards und Übereinstimmung
- So konzipiert, dass er relevante Standards für Flachsteck-Sicherungen erfüllt, einschließlich DIN ISO 8820-3, JASO D612 und SAE J1284, was Kompatibilität mit gängigen Sicherungsboxen und -haltern in Automotive-Anwendungen bedeutet.
Technische Daten (zusammengefasst)
- Typ: Plug-in / Blade Fuse, MIDI (ATO-Standard)
- Nennstrom: 25 A
- Nennspannung: bis zu 32 V
- Abmessungen: ca. 19,1 × 18,5 mm (Gehäusemaße)
- Automatische Funktion: Nein (Einzelschnellschmelzdraht, Einmal-Release bei Überstrom)
Anwendungs- und Kompatibilitätshinweise
- Passt in Sicherungshalter und Paneele, die für MIDI/ATO-Blade-Sicherungen ausgelegt sind. Prüfen Sie physische Maße und den Typ des Sicherungshalters beim Austausch, um eine korrekte Passform und Kontakt zu gewährleisten.
- Geeignet für exponierte Installationen in Fahrzeugen; bei hohen Temperaturen, Vibrationen oder aggressiven Umgebungen sollten Sicherungshalter und Gehäuse mit geeigneter Dichtung und Materialspezifikation gewählt werden.
Praktische Nutzungstipps
- Sicherungen immer durch dieselbe Typ- und Nennstromstärke (25 A) ersetzen, um das Schutzniveau des jeweiligen Stromkreises beizubehalten.
- Visuelle Inspektion des transparenten Gehäuses erleichtert das Beurteilen defekter Sicherungen, entferne sie jedoch aus dem Halter und prüfe die Korrosionsgrade der Anschlüsse, um niedrigen Übergangswiderstand sicherzustellen.
Das Produkt wird als JMP 149.02.24 mit GTIN 4043981451535 angegeben und entspricht den relevanten technischen Standards für MIDI/ATO-Sicherungen, was es für Fachleute, Mechaniker und erfahrene Motorradfahrer geeignet macht, die Wartung und Reparatur von Fahrzeug-Elektrosystemen durchführen.
