MIDI (ATO) Flachsicherung 20 A für elektrische Schaltungen

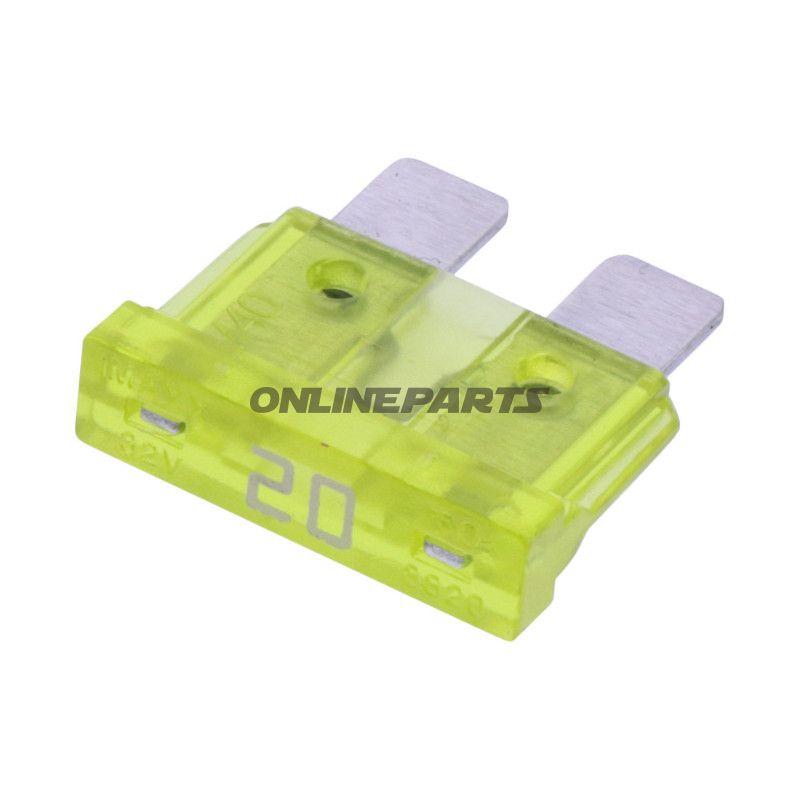

Produkt: JMP MIDI (ATO) Flachsicherung, 20 A, gelb. MPN: 149.02.01. GTIN: 4043981451306.
Diese MIDI (oft als ATO bezeichnete) Flachsicherung ist für den Schutz von 12–32 V DC-Schaltungen in Motorrädern, Rollern und verwandter elektrischer Ausrüstung konzipiert. Sie wird in Sicherungshaltern und -kassetten verwendet, in denen Flachstecksicherungen (flach oben) vertikal oder seitlich montiert werden. Das Produkt von JMP ist in einer standardisierten MIDI-Größe ausgeführt, die eine Kombination aus höherer Strombelastbarkeit als Mikro- und Mini-Typen bietet, während sie gleichzeitig eine kompakte Bauform für Einbauorte mit begrenztem Platz beibehält.
Funktion und Anwendung
- Funktion: Schützt die Verkabelung und Bauteile, indem der Strom bei Überlastung oder Kurzschluss unterbrochen wird.
- Anwendung: Normaler Einsatz in 12 V- und 24 V-Fahrzeuginstallationen sowie bis zu 32 V-Systemen, in denen MIDI/ATO-Format verwendet wird.
- Montage: Passt in Standard-Flachsicherungshalterungen und -Paneele, die für MIDI/ATO-Standard ausgelegt sind.
Materialien und Design
- Gehäuse: Transparentes Kunststoffgehäuse, das das Sicherungselement sichtbar macht und eine visuelle Inspektion des Auslösezustands sowie Messpunkte zum Testen ermöglicht.
- Kontaktsystem: Metallische Pads zum Einstecken in die Sicherungshalter; die Materialauswahl ist auf niedrige Übergangswiderstände und gute mechanische Stabilität in Vibrationen ausgelegt.
- Farbe: Gelb – gemäß Farbcodepraxis zur leichten Identifikation von 20 A-Sicherungen.
Technische Daten
Die wesentlichen technischen Parameter basieren auf gängigen Standards für Flachsicherungen:
- Typ: Plug-in / Flachsicherung (MIDI/ATO-Standard).
- Abmessungen: ca. 19,1 x 18,5 mm (Gehäusemaße).
- Nennspannung: bis zu 32 V DC.
- Nennstrom: 20 A.
- Automatische Rücksetzung: Nein — es handelt sich um eine Einweg-Sicherung (Einweg-Element).
Standardkonformität und Prüfmöglichkeiten
Die Sicherung ist gemäß gängiger Spezifikationen und Normverweisen für Flachsicherungen ausgeführt, was sie kompatibel mit Haltern und Schaltdesigns macht, die auf diesen Standards basieren. Das transparente Gehäuse mit Messpunkten ermöglicht eine visuelle Prüfung des durchgeschalteten Leitungskreises oder das Anschließen von Prüftechnik an die angegebenen Messpunkte.
Kompatibilität und praktische Hinweise
- Kompatibel mit Geräten und Sicherungspanelen, die MIDI/ATO-Flachsicherungen akzeptieren.
- Eignet sich für den Einsatz in Motorrad-Anwendungen, Fahrzeugzubehör und anderen mobilen oder stationären 12–32 V-Systemen.
- Beim Austausch gleiche Typen- und Nennstrom sicherstellen, um den Schutz des Stromkreises zu erhalten und eine Fehlabsicherung zu vermeiden.
Die Marke JMP und die Artikelnummer 149.02.01 identifizieren diese gelb markierte 20 A MIDI-Sicherung mit GTIN 4043981451306, was eine einfache Zuordnung in Ersatzteillisten und Inventaren ermöglicht. Der Aufbau und die Materialwahl des Produkts sind auf den Einsatz in Fahrzeugumgebungen mit Vibrationen und Temperaturwechseln abgestimmt, ohne Behauptungen zu alternativer Funktionalität über die grundlegend beschriebenen Eigenschaften hinaus.
