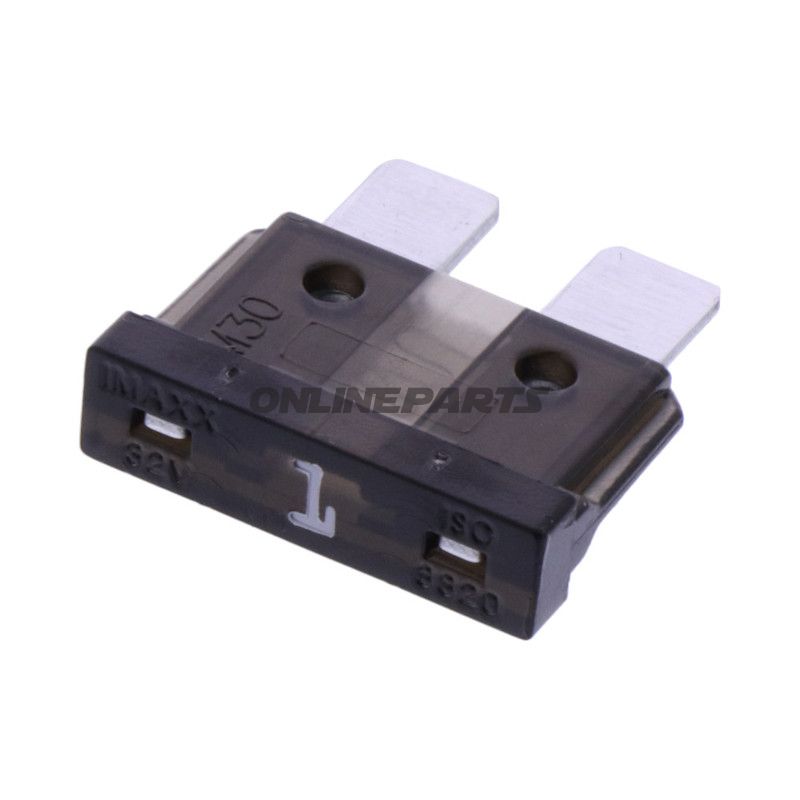

Sicherung Midi (ATO) 1 A – flache Sicherung für 12–32 V Systeme
Produkt: Sicherung Midi (ATO) 1 A, Modell von JMP (MPN: 149.00.71, GTIN: 4043981409598). Diese Flachsicherung ist für standardisierte elektrische Schaltungen in Motorrädern und anderen Fahrzeugen konzipiert, in denen Midi/ATO-Format verwendet wird.
Funktion
- Schutz elektrischer Schaltungen vor Überstrom, indem die Verbindung unterbrochen wird, wenn der Strom die Nennstromstärke der Sicherung (1 Ampere) überschreitet.
- Plug-in-Design ermöglicht den schnellen Austausch der Sicherung bei Fehlersuche und Reparatur ohne Werkzeug.
- Transparentes Gehäuse ermöglicht eine visuelle Inspektion der Sicherungsdrahtsurcht, um schnell zu beurteilen, ob die Sicherung durchgebrannt ist.
Materialien und Konstruktion
- Der Sicherungskörper besteht aus transparentem isolierenden Kunststoff, sodass das Sicherungselement sichtbar ist. Dies erleichtert die visuelle Prüfung während der Wartung.
- Die Anschlussstifte sind silberbeschichtet für besseren elektrischen Kontakt und geringeren Übergangswiderstand im Vergleich zu unbehandelten Metallen, was die Wär Entwicklung an Kontaktpunkten reduziert.
- Farbe: Schwarz (Gehäuse), was bei der Identifikation im Sortiment oder in Installationen hilfreich sein kann, bei denen Farbkoordination verwendet wird.
Technische Daten und Normen
- Typ: Midi-Blade-Sicherung (ATO-Standard, plug-in)
- Nennstrom: 1 A
- Nennspannung: bis zu 32 V DC (geeignet für 12–24 V Systeme und Anwendungen bis 32 V)
- Abmessungen: ca. 19,1 × 18,5 mm (nahe dem Standard-Midi-Maß)
- Automatisch: Nein (einweg-Sicherungsmelze)
- Übereinstimmung: Entworfen gemäß relevanter Normen wie ISO 8820-3 und SAE J1284, was Kompatibilität mit vielen Fahrzeug-Sicherungshaltern sicherstellt.
Kompatibilität und Anwendung
- Passt in Standard Midi/ATO-Sicherungshalter und -Kästen, die an Motorrädern, Quad-Bikes, leichten Fahrzeugen und Sonderinstallationen verwendet werden.
- Typischerweise verwendet zum Absichern von Stromkreisen mit geringem Strom, z. B. Signal- und Steuerkreise, Elektronikmodule, Sensoren oder kleine Zubehörverbraucher.
- Geeignet für Mechaniker und Motorradbesitzer, die Fehlersuche, Reparaturen oder den Austausch einer durchgebrannten Sicherung im elektrischen System des Fahrzeugs durchführen.
Vorteile dieser Ausführung
- Transparentes Gehäuse vereinfacht die Inspektion, ohne die Sicherung entfernen zu müssen.
- Silberbeschichtete Stifte sorgen für eine zuverlässigere elektrische Verbindung und widerstehen Korrosion an Kontaktflächen.
- Standardisiertes Midi-Format gewährleistet breite Kompatibilität mit vorhandenen Sicherungshaltern und Kästen.
Identifikation
Hersteller und Modell: JMP, Artikelnummer (MPN) 149.00.71. Globale Handelsartikelcode (GTIN): 4043981409598. Diese Daten können zur Lagerverwaltung, Ersatzteilbestellung oder zur Dokumentation von Austauschen im elektrischen System des Fahrzeugs genutzt werden.
Montage- und Sicherheitsbemerkungen
- Bitte immer mit korrekter Nennstromstärke (1 A) austauschen, um die Schutzfunktion zu erhalten und Schäden am Kabelbaum oder Gerät zu vermeiden.
- Stellen Sie sicher, dass die Sicherung ordnungsgemäß in den Sicherungshalter eingesetzt wird, damit die Stifte vollen Kontakt erhalten; schlechte Verbindungen können Wärmeentwicklung verursachen.
- Bei wiederholtem Durchbrennen das Stromkreis auf Fehlerursachen prüfen statt lediglich die Sicherung mehrfach auszutauschen.
Das Produkt wird unter der Marke JMP geliefert und ist in einigen Katalogen als Modell ALTN1490045 angegeben. GTIN (4043981409598) und MPN (149.00.71) können für eindeutige Identifikation bei Bestellung und Dokumentation verwendet werden.
